Владельцы автомобилей ВАЗ 2109 с карбюраторным двигателем иногда сталкиваются с отсутствием искры, что мешает запуску автомобиля. В статье рассмотрим основные причины пропадания искры и предложим пошаговые рекомендации по диагностике и устранению неполадок. Также объясним, как правильно выставить угол опережения зажигания, чтобы избежать подобных проблем в будущем. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в устройстве своего автомобиля.
Причины пропадания искры в карбюраторе ВАЗ 2109
Основные причины пропадания искры в карбюраторе «девятки»:
- Неисправность коммутатора.
- Неправильная работа датчика Холла. Для проверки используйте вольтметр или лампу. При исправном датчике лампа будет ярко светиться, чередуя яркость с угасанием, или слабое свечение при вращении трамблера.
- Поломка катушки зажигания, окисление контактов питания, пробой высоковольтного провода, загрязнение контакта под бегунком и другие проблемы.
- Неисправность замка зажигания.
Важно! Для проверки замка зажигания используйте автомобильную лампу. Один контакт соедините с клеммой «В+», другой — с массой. Если лампа загорается при включении замка, замок работает нормально.
Существуют и другие проблемы с системой зажигания и образованием искры. Например, черный налет на свечах зажигания увеличивает расход топлива.
Основные причины нагара: неполное закрытие воздушной заслонки карбюратора, необходимость замены воздушного фильтра, низкий уровень компрессии в цилиндрах, нарушение регулировки клапанной системы. Недостаточный уровень моторного масла также может способствовать образованию нагара.
Правильная настройка угла опережения зажигания важна для генерации искры в карбюраторе «ВАЗ 2109». Вот простая методика настройки без специального оборудования:
- Ослабьте крепление трамблера для свободного вращения.
- Запустите двигатель и дождитесь максимальных оборотов коленчатого вала на холостом ходу.
- Поверните трамблер на одно деление в отрицательную сторону.
- Заглушите двигатель.
- Зафиксируйте трамблер.
- Вкрутите винт регулировки «качества» горючей смеси до упора.
- Открутите винт «качества» на 1/3 оборота и увеличьте обороты до 820-850 в минуту.
При отсутствии искры на ВАЗ 2109 с карбюраторным двигателем эксперты рекомендуют начать диагностику с проверки системы зажигания. Первым делом стоит осмотреть свечи: они должны быть чистыми и не иметь следов масла или нагара. Если свечи в порядке, следует проверить высоковольтные провода и катушку зажигания. Часто причиной отсутствия искры становятся поврежденные провода или неисправная катушка.
Также стоит обратить внимание на распределитель зажигания: его контакты могут быть загрязнены или изношены. Если все вышеперечисленное в норме, стоит проверить блок управления зажиганием, который может давать сбои. Важно помнить, что самостоятельная диагностика требует внимательности и аккуратности, поэтому при возникновении сомнений лучше обратиться к специалистам.
Видеоурок – Что делать если не искры
| Проблема | Возможная причина | Способ проверки/устранения |
|---|---|---|
| Нет искры на свече | Неисправный трамблер (бегунок, крышка, высоковольтные провода) | Проверить целостность высоковольтных проводов, состояние бегунка и крышки трамблера на наличие трещин и подгораний. Заменить при необходимости. |
| Нет искры на свече | Неисправный датчик Холла | Проверить напряжение на выходе датчика Холла. Заменить при необходимости. |
| Нет искры на свече | Неисправная катушка зажигания | Проверить напряжение на выходе катушки зажигания. Заменить при необходимости. |
| Нет искры на свече | Неисправный коммутатор | Проверить напряжение на выходе коммутатора. Заменить при необходимости. |
| Нет искры на свече | Оборван провод массы | Проверить надежность контактов массы двигателя и кузова. |
| Нет искры на свече | Неисправный ключ зажигания | Проверить цепь питания системы зажигания. |
| Слабая искра на свече | Изношенные свечи зажигания | Заменить свечи зажигания. |
| Слабая искра на свече | Низкое напряжение в бортовой сети | Проверить напряжение бортовой сети. |
| Нет искры на свече | Залитые свечи | Просушить свечи или заменить. Проверить систему подачи топлива. |
Интересные факты
Вот несколько интересных фактов, связанных с проблемой отсутствия искры на ВАЗ 2109 с карбюраторным двигателем и возможными способами ее устранения:
-
Электронная система зажигания: На ВАЗ 2109 часто устанавливаются как механические, так и электронные системы зажигания. Если у вас отсутствует искра, стоит проверить не только свечи зажигания, но и состояние катушки, проводов и блока управления. Электронные системы более надежны, но могут быть чувствительны к перепадам напряжения.
-
Проблемы с топливной системой: Иногда отсутствие искры может быть связано с проблемами в топливной системе. Если двигатель не получает достаточное количество топлива, он не сможет запуститься, даже если искра присутствует. Проверьте карбюратор на наличие засоров и правильность настройки.
-
Зазор между свечами: Правильный зазор между электродами свечей зажигания критически важен для их работы. Если зазор слишком мал или велик, это может привести к отсутствию искры. Рекомендуется проверять и регулировать зазор в соответствии с рекомендациями производителя, что может значительно улучшить работу двигателя.
Эти факты могут помочь в диагностике и устранении проблемы с отсутствием искры на ВАЗ 2109.
Настройка угла опережения зажигания автомобиля ВАЗ 2109
В этом разделе представлена инструкция по настройке системы зажигания автомобиля «девятка». Процесс включает следующие шаги:

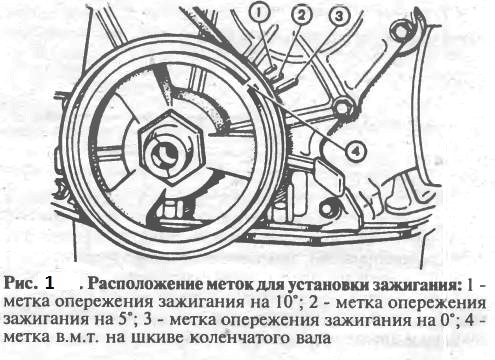

- Установите коленчатый вал двигателя в верхнюю мертвую точку (ВМТ). На крышке блока цилиндров есть три метки, соответствующие углам опережения:
- 100 (первая метка);
- 50 (вторая метка);
- 00 (третья метка).
- Совместите метку на шкиве коленвала с меткой на крышке блока. Корпус распределителя должен быть зафиксирован в нулевом положении октан-корректора. Проверьте, что контакты разомкнуты (это можно сделать с помощью 12-вольтовой лампы, соединенной с контактом низкого напряжения и «массой»).
- Если контакты не размыкаются (лампа не загорается), выполните следующие действия:
- открутите стопорную гайку, удерживающую пластину распределителя;
- поворачивайте корпус распределителя по часовой стрелке;
- медленно поворачивайте корпус в обратном направлении, пока лампочка не загорится.
Важно! Момент зажигания лампы определяет необходимый угол опережения зажигания.
- Удерживая корпус распределителя в установленном положении, закрутите стопорную гайку пластины крепления.
Важно! Если используете бензин низкого качества, начните настройку с совмещения метки шкива с меткой на крышке блока цилиндров, соответствующей углу опережения 50.
Проверка состояния свечей зажигания и проводов
Первым шагом в диагностике проблемы отсутствия искры на ВАЗ 2109 с карбюраторным двигателем является проверка состояния свечей зажигания и проводов. Эти компоненты играют ключевую роль в процессе зажигания, и их неисправность может стать причиной проблем с запуском двигателя.
Для начала необходимо извлечь свечи зажигания. Это можно сделать с помощью специального ключа для свечей. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать случайного короткого замыкания. После извлечения свечей внимательно осмотрите их на предмет загрязнений, коррозии и механических повреждений. Если на свече присутствует черный нагар, это может указывать на неправильную работу двигателя, например, на избыток топлива или недостаток воздуха в смеси. Белый налет может свидетельствовать о перегреве свечи или о том, что двигатель работает на бедной смеси.
Также важно проверить зазор между электродами свечи. Для этого используется щуп, который позволяет измерить зазор, рекомендованный производителем. Если зазор слишком мал или велик, это может привести к проблемам с зажиганием. В случае необходимости свечи можно отрегулировать или заменить на новые.

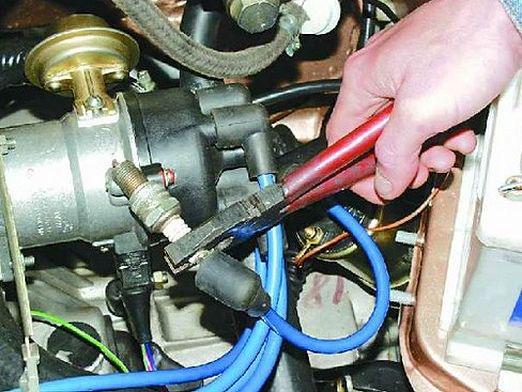

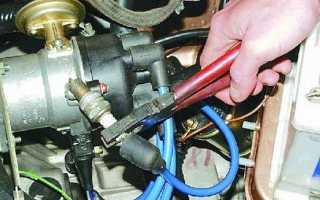

После проверки свечей следует обратить внимание на провода зажигания. Провода должны быть в хорошем состоянии, без трещин и повреждений. Для проверки можно использовать мультиметр, измерив сопротивление проводов. Нормальное значение сопротивления для высоковольтных проводов должно находиться в пределах 5-15 кОм на метр длины. Если сопротивление значительно выше, это может указывать на их износ или повреждение, что также может стать причиной отсутствия искры.
Не забудьте проверить соединения проводов с катушкой зажигания и свечами. Все контакты должны быть чистыми и надежно зафиксированными. Если на контактах есть окисление или загрязнения, их следует очистить. В некоторых случаях может потребоваться замена проводов, особенно если они старые или поврежденные.
После завершения проверки и, при необходимости, замены свечей и проводов, можно попробовать запустить двигатель. Если искра появилась, значит, проблема была в этих компонентах. Если же искры по-прежнему нет, следует продолжить диагностику, проверяя другие элементы системы зажигания, такие как катушка зажигания и распределитель.
Вопрос-ответ
Как проверить систему зажигания на ВАЗ 2109 карбюратор?
Для проверки системы зажигания необходимо сначала осмотреть свечи зажигания на наличие загрязнений и повреждений. Затем следует проверить высоковольтные провода на наличие пробоев и целостность. После этого можно использовать тестер для измерения напряжения на катушке зажигания. Если напряжение отсутствует, возможно, проблема в реле зажигания или в самом блоке управления.
Что делать, если искра есть, но двигатель не запускается?
Если искра присутствует, но двигатель не запускается, стоит проверить подачу топлива в карбюратор. Убедитесь, что топливный насос работает и подает бензин. Также проверьте, не забиты ли топливные фильтры и карбюратор. Если с подачей топлива все в порядке, возможно, проблема в настройках карбюратора или в его неисправности.
Каковы основные причины отсутствия искры на ВАЗ 2109?
Основные причины отсутствия искры могут включать неисправность катушки зажигания, поврежденные высоковольтные провода, проблемы с реле зажигания или сбои в работе блока управления. Также стоит проверить состояние свечей зажигания и их правильную установку, так как они могут влиять на образование искры.
Читайте также:
Советы
СОВЕТ №1
Проверьте состояние свечей зажигания. Если они загрязнены или изношены, это может привести к отсутствию искры. Замените свечи на новые, если они имеют признаки коррозии или трещины.
СОВЕТ №2
Убедитесь в исправности катушки зажигания. Для этого можно использовать мультиметр, чтобы проверить сопротивление. Если катушка не работает должным образом, замените её на новую.
СОВЕТ №3
Проверьте проводку и соединения системы зажигания. Иногда проблема может заключаться в поврежденных проводах или плохих контактах. Убедитесь, что все соединения надежны и не имеют коррозии.
СОВЕТ №4
Обратите внимание на систему подачи топлива. Если карбюратор не получает достаточное количество топлива, это может также привести к отсутствию искры. Проверьте фильтры и топливные шланги на наличие засоров.
