Настройка зажигания ВАЗ 2106 для оптимальной работы

Настройка зажигания ВАЗ 2106 — важный процесс, влияющий на работу двигателя. Правильная регулировка углов контактов обеспечивает оптимальное сгорание топливной смеси, что увеличивает мощность, улучшает динамику и снижает расход топлива. В статье рассмотрим, как настроить зажигание на ВАЗ 2106, а также признаки некорректной работы системы, чтобы помочь владельцам избежать распространенных проблем и продлить срок службы автомобиля.

Настройка зажигания на ВАЗ

В зависимости от типа зажигания на вашей модели, процесс настройки может иметь особенности. Однако общий принцип остается схожим для всех модификаций. Регулировка зажигания ВАЗ-2106 выполняется в три этапа:

• УЗСК – настройка угла контактов в закрытом состоянии.
• УОЗ – корректировка угла опережения зажигания.
• Проверка работоспособности во время движения.

Настройка зажигания ВАЗ 2106 является ключевым этапом в обеспечении стабильной работы двигателя. Эксперты отмечают, что правильная установка угла опережения зажигания позволяет значительно повысить мощность и экономичность автомобиля. Важно учитывать, что для достижения оптимальных результатов необходимо использовать качественные свечи зажигания и следить за состоянием проводов.

Специалисты рекомендуют проводить настройку с помощью стробоскопа, что позволяет точно определить момент зажигания. Также стоит обратить внимание на состояние распределителя зажигания и его контактов, так как износ этих элементов может негативно сказаться на работе двигателя. Регулярная проверка и корректировка зажигания помогут избежать проблем с запуском и обеспечат плавный ход автомобиля.

Как выставить зажигание на Ваз 2106?

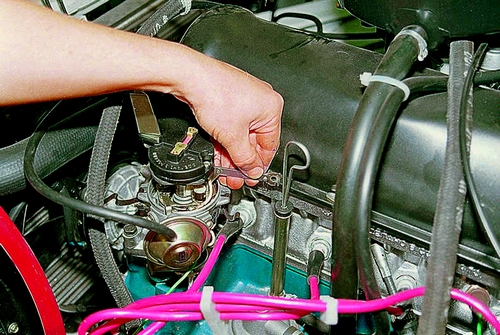

Регулировка углов контактов зажигания

Для работы нам понадобится:

• набор ключей, в том числе и специальный ключ для коленвала;

• надфиль;

• набор щупов для ВАЗ-2106;

• электронный тахометр.

Если на вашей модели применена классическая или система зажигания транзисторного типа настройку  зажигания выполняем в следующем порядке.

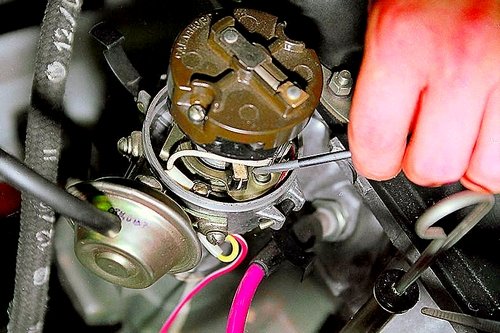

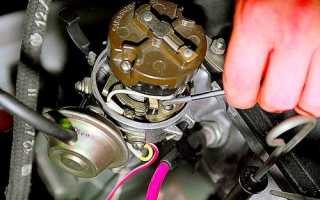

• Демонтируем крышку с трамблёра и надфилем чистим контакты, чтобы они плотно замыкались друг с другом. Если необходимо, подгибаем неподвижный элемент.

• Вращая специальным ключом коленвал, устанавливаем максимальный зазор. При отсутствии ключа, можно выполнить эту процедуру путём толкания автомобиля, предварительно включив 4-ю передачу.

• После того как установлен максимальный зазор, выкручиваем винт пластины подшипника.

• Затем пластиной в 0,4 мм калибрует зазоры, а потом фиксируем положение, вкручиванием винта.

• Контролируем расстояние между электродами пластинками на 0,35 и 0,4 мм. В этом случае тонкий щуп должен легко проходить, а толстый инструмент – не должен. Ставим на место крышку трамблёра.

• Запускаем двигатель и проверяем с помощью тахометра УЗСК. Он должен быть 55°±3°. При необходимости выполняет его калибровку.

Интересные факты

Вот несколько интересных фактов о настройке зажигания на ВАЗ 2106:

1. Угол опережения зажигания: Для ВАЗ 2106 оптимальный угол опережения зажигания составляет около 5-10 градусов до верхней мертвой точки (ВМТ) для бензина АИ-92. Правильная настройка угла позволяет улучшить динамику разгона и снизить расход топлива.

2. Регулировка зажигания: На ВАЗ 2106 используется механическая система зажигания, которая может быть настроена с помощью специального стробоскопа. Это позволяет точно установить момент зажигания, что особенно важно для поддержания оптимальной работы двигателя и предотвращения детонации.

3. Влияние на мощность и экономию: Неправильная настройка зажигания может привести к потере мощности и увеличению расхода топлива. Например, слишком раннее зажигание может вызвать детонацию, а слишком позднее — ухудшить сгорание смеси, что негативно сказывается на общей производительности автомобиля.

Эти факты подчеркивают важность правильной настройки зажигания для обеспечения эффективной работы двигателя ВАЗ 2106.

Как выставить зажигание на ВАЗ 2101, ВАЗ 2106, ВАЗ 2107 классика – Желтая Копейка – Часть 14

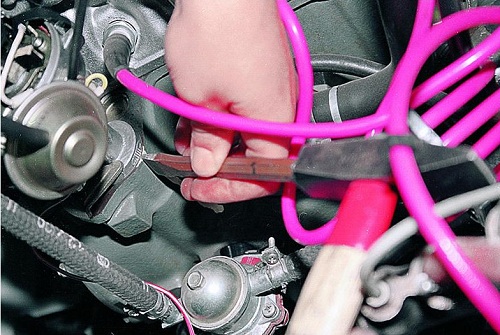

Регулируем угол опережения зажигания

Существует несколько способов выполнения этой процедуры, наиболее эффективные из которых:

• стробоскоп;
• лампочка;
• искра;
• слух.

Настройка с помощью стробоскопа — самый быстрый и точный метод, если у вас есть это устройство. Подключите прибор к электросети автомобиля, снимите с трамблёра и заглушите трубопровод октан-корректора. Прогрейте двигатель до рекомендованной температуры. Ослабьте крепёжный болт трамблёра и направьте луч стробоскопа на шкив. При стабильных оборотах на холостом ходу, поворачивая корпус трамблёра, установите первую метку шкива напротив второго деления на крышке газораспределителя. Зафиксируйте корпус, затянув крепёжный болт.

Настройка с помощью лампочки выполняется при отсутствии стробоскопа. Используйте двенадцативольтовую лампочку с двумя проводами и специальным ключом для коленвала.

• Вращая коленвал, установите его метку напротив нулевого деления на крышке газораспределителя.
• Один провод лампочки соедините с катушкой через кабель от трамблёра, другой — с массой кузова.
• Удалите центральный кабель трамблёра и подключите его к массе.
• Ослабьте крепёжный болт корпуса трамблёра.
• Включите систему зажигания, лампа должна загореться.
• Поворачивая корпус трамблёра по часовой стрелке, установите положение, при котором лампа погаснет.
• Двигайте корпус обратно, пока лампа снова не загорится.
• Закрепите трамблёр с помощью болта.

Если модель оснащена тиристорной или транзисторной схемой зажигания ВАЗ-2106, регулировка с лампочкой может быть невозможна из-за недостаточного напряжения на контактах трамблёра. В этом случае используйте диодный пробник или вольтметр.

Регулировка по искре основана на том, что искра возникает при размыкании контактов. Установите коленвал так, чтобы его метка совпадала с первым делением на крышке газораспределителя. Бегунок трамблёра должен находиться напротив силового кабеля первого цилиндра. Извлеките центральный кабель трамблёра и расположите его на расстоянии около 5 мм от массы. Ослабьте крепёжный болт трамблёра и включите зажигание. Поверните корпус на 25-30 градусов по часовой стрелке. Медленно возвращайте корпус назад и зафиксируйте трамблёр в момент появления искры.

Регулировка на слух должна проводиться только в исключительных случаях, когда другие методы недоступны. Включите двигатель и ослабьте крепление корпуса трамблёра. Вращая корпус, установите максимальные обороты мотора. Затем немного поверните трамблёр по часовой стрелке и зафиксируйте корпус болтом. Хотя такая настройка менее точная, её достаточно, чтобы доехать до ближайшей станции обслуживания или гаража для более тщательной регулировки.

Видео- Установка зажигания по лампочке

https://www.youtube.com/embed/k5qV2dOcz9Y

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа». При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.

Проверка и замена свечей зажигания

Свечи зажигания играют ключевую роль в работе двигателя автомобиля ВАЗ 2106. Они обеспечивают искровое зажигание топливовоздушной смеси, что напрямую влияет на мощность, экономичность и надежность работы двигателя. Поэтому регулярная проверка и замена свечей зажигания являются важными процедурами в обслуживании автомобиля.

Проверка свечей зажигания

Для начала необходимо извлечь свечи зажигания из двигателя. Это делается с помощью специального ключа для свечей. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать случайного замыкания. После этого аккуратно открутите свечи, начиная с тех, которые находятся ближе к передней части двигателя.

При визуальной проверке обратите внимание на следующие аспекты:

• Цвет изолятора: Идеальный цвет изолятора — светло-коричневый. Если он черный, это может указывать на переобогащение смеси, а белый цвет может свидетельствовать о перегреве свечи.
• Наличие нагара: Нагар на свече может указывать на проблемы с системой зажигания или неправильную работу двигателя. Если на свече много нагара, ее следует заменить.
• Состояние электрода: Изношенные или поврежденные электроды также являются признаком необходимости замены свечи. Если расстояние между электродами увеличилось, это может привести к сбоям в работе двигателя.

Замена свечей зажигания

Если в процессе проверки вы обнаружили, что свечи требуют замены, следует выбрать новые свечи, соответствующие рекомендациям производителя. Для ВАЗ 2106 обычно используются свечи с резьбой М14 и теплотой 14. Рекомендуется использовать свечи, которые имеют заводскую маркировку, чтобы избежать проблем с совместимостью.

Перед установкой новых свечей необходимо проверить зазор между электродами. Для этого используйте щуп, который должен соответствовать рекомендованному зазору (обычно 0,7-0,9 мм для ВАЗ 2106). Если зазор меньше или больше, его нужно отрегулировать, аккуратно подгибая боковой электрод.

Установка новых свечей производится в обратном порядке. Перед установкой рекомендуется смазать резьбу свечи небольшим количеством моторного масла, чтобы избежать заедания. Закручивайте свечи с умеренным усилием, чтобы не повредить резьбу в головке блока цилиндров.

После установки свечей зажигания подключите провода зажигания и проверьте работу двигателя. Он должен запускаться без проблем, а работа должна быть ровной и стабильной. Если вы заметили какие-либо сбои, возможно, потребуется повторная проверка всех соединений и состояния свечей.

Регулярная проверка и замена свечей зажигания помогут поддерживать двигатель вашего ВАЗ 2106 в хорошем состоянии, обеспечивая его надежную и эффективную работу.

Вопрос-ответ

Как проверить правильность установки зажигания на ВАЗ 2106?

Для проверки правильности установки зажигания необходимо использовать стробоскоп. Сначала нужно запустить двигатель и дать ему поработать на холостом ходу. Затем, направив стробоскоп на метки на шкиве коленчатого вала и корпусе распределителя зажигания, убедитесь, что метка на шкиве совпадает с меткой на корпусе при установленном угле опережения зажигания, который должен составлять 6-10 градусов до ВМТ.

Что делать, если двигатель не запускается после настройки зажигания?

Если двигатель не запускается после настройки зажигания, стоит проверить несколько моментов: убедитесь, что все провода подключены правильно, проверьте наличие искры на свечах зажигания, а также убедитесь, что топливо поступает в камеру сгорания. Если искра есть, но двигатель не запускается, возможно, стоит проверить компрессию в цилиндрах.

Какой угол опережения зажигания рекомендуется для ВАЗ 2106?

Рекомендуемый угол опережения зажигания для ВАЗ 2106 составляет 6-10 градусов до верхней мертвой точки (ВМТ) для стандартных условий эксплуатации. Однако, в зависимости от качества топлива и состояния двигателя, этот угол может быть немного изменен для достижения оптимальной работы двигателя.

Советы

СОВЕТ №1

Перед началом настройки зажигания убедитесь, что двигатель находится в хорошем техническом состоянии. Проверьте свечи зажигания, провода и катушку. Если они изношены или повреждены, замените их, чтобы избежать неправильной работы системы зажигания.

СОВЕТ №2

Используйте специальный инструмент для проверки угла опережения зажигания. Это поможет вам точно установить нужные параметры и избежать ошибок, которые могут привести к снижению мощности двигателя или увеличению расхода топлива.

СОВЕТ №3

Не забывайте про регулировку холостого хода после настройки зажигания. Правильная настройка холостого хода обеспечит стабильную работу двигателя на малых оборотах и улучшит его общую производительность.

СОВЕТ №4

После завершения настройки зажигания проведите тест-драйв автомобиля. Обратите внимание на работу двигателя, его реакцию на нажатие педали акселератора и наличие посторонних звуков. Это поможет выявить возможные проблемы и скорректировать настройки при необходимости.
