Настройка карбюратора ВАЗ-2109 влияет на работу двигателя и его экономичность. Правильная регулировка улучшает характеристики автомобиля, снижает расход топлива и повышает динамику. В статье рассмотрим, как самостоятельно настроить карбюратор на ВАЗ-2109, и предоставим видеоинструкцию по регулировке карбюратора Солекс, что поможет избежать затрат на услуги специалистов и сделать процесс доступным.
Как настроить карбюратор ВАЗ

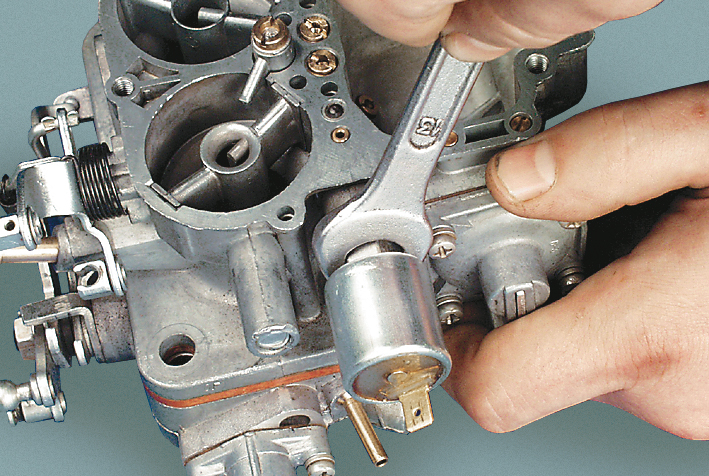

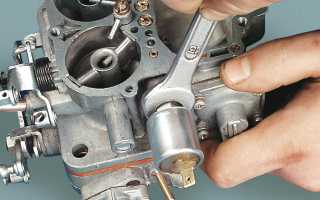

Неустойчивый режим холостого хода (ХХ). Колебания оборотов и хлопки в глушителе после запуска двигателя указывают на засорение системы холостого хода. Необходимо извлечь жиклёр холостого хода и проверить его. Исправный жиклёр имеет круглые отверстия на головке; овальные требуют замены.
Если жиклёр в порядке, снимите головку и проверьте чистоту толкателя, регулирующего поток топлива через клапан. Калиброванное отверстие в головке быстро забивается, поэтому его нужно тщательно очистить и промыть головку.
Проверьте состояние резинового уплотнителя на жиклёре. При необходимости замените его. Вкручивайте жиклёр обратно аккуратно, без чрезмерных усилий.
Настройка ЭПХХ. Если двигатель глохнет при резком отпускании педали газа, проверьте систему ЭПХХ. Оцените состояние контакта между проводом и жиклёром холостого хода, который может окислиться. Очистите контакты, снимите наконечник провода и подожмите его для надежного соединения с жиклёром.
Перелив или недолив топлива может быть следствием неправильной настройки топливной смеси, что проявляется в «дергании» автомобиля. Снимите верхнюю часть карбюратора, открутив пять болтов, и проверьте состояние поплавков. Они должны быть параллельны отметкам на прокладке карбюратора.
Установите уровень топлива в карбюраторе. Для ВАЗ-2109 оптимальный уровень — 37,5 мм от верхней грани поплавков до прокладки. Нижняя грань поплавков должна находиться на 5-6 мм от прокладки.
Примечание. В инструкции указано 1-2 мм, но на практике это приводит к переливу и «захлёбыванию» двигателя.
Уровень устанавливается подгибанием держателя поплавка. Будьте осторожны, чтобы не сместить поплавки. После установки проверьте их положение — они должны быть перпендикулярны прокладке.
Чистка главной дозирующей системы требуется, если автомобиль «дёргается» или слабо разгоняется. Чаще всего засоряется первая камера карбюратора. Сначала выкрутите жиклёры подачи воздуха, которые обычно чистые. Забиваются топливные жиклёры под воздушными. Выкрутите жиклёр с помощью маленькой плоской отвёртки и очистите его. Проще всего продуть калиброванное отверстие шприцем.
Примечание. Некоторые водители, сталкиваясь с плавающим холостым ходом, удаляют сердечник жиклёра холостого хода, что обогащает топливную смесь и приводит к черным свечам и налёту в камерах сгорания. Специалисты не рекомендуют удалять жало жиклёра; сначала его следует очистить или заменить. Если жиклёр холостого хода работает нормально, двигатель должен глохнуть при отключении провода от контакта жиклёра.
Читайте также:
Настройка карбюратора ВАЗ-2109 является важной задачей для обеспечения оптимальной работы двигателя. Эксперты отмечают, что правильная регулировка позволяет не только улучшить динамические характеристики автомобиля, но и снизить расход топлива. В процессе настройки необходимо обратить внимание на уровень топлива в поплавковой камере, а также на состояние жиклеров и воздушного фильтра. Специалисты рекомендуют проводить диагностику карбюратора не реже одного раза в год, особенно перед началом сезона. Кроме того, важно учитывать климатические условия и стиль вождения, так как они могут существенно влиять на настройки. В конечном итоге, грамотная настройка карбюратора способствует увеличению срока службы двигателя и повышению комфорта при эксплуатации автомобиля.
Видео по настройке карбюратора Ваз 2109 Солекс
Если карбюратор залит маслом, необходимо проверить состояние маслоотделительной сетки, которая устанавливается в крышках головок блоков цилиндров. К карбюратору Solex подведены два подводящих шланга от системы вентиляции газов в картере двигателя. Один из них выведен в низ корпуса, а второй патрубок подходит к воздушному фильтру. Чтобы избежать выхлопа масла из всех щелей, специалисты рекомендуют поставить в патрубок топливный карбюраторный фильтр.
Повышенные обороты ХХ. Если постоянно обогащается топливная смесь, при этом рукоятка подсоса работает нестабильно и иногда не доходит до упора, следует сначала проверить положение регулировочного болта. Его вы найдёте по большой головке. Очень часто болт самопроизвольно выкручивается, что приводит к перекосу рычага в процессе перемещения. Соответственно в таком положении невозможно правильно отрегулировать уровень обогащения топливной смеси. Поэтому обороты ХХ будут повышенными.
Если после затягивания регулировочного болта, проблема не устранена, необходимо проверить положение воздушной заслонки в топливном фильтре. Для этого открываем крышку фильтра и смотрим, как стоит заслонка. Если она установлена не в вертикальном положении, следует убрать пружину, которая предназначена для создания дополнительного сопротивления при закрытии заслонки. После уборки пружины заслонка будет закрываться полностью.
| Параметр настройки | Описание | Возможные проблемы и их решение |
|---|---|---|
| Качество смеси (состав смеси) | Определяет соотношение топлива и воздуха в смеси. Оптимальное значение – стехиометрическое (λ=1). | Бедная смесь: плохой запуск, провалы при разгоне, повышенный расход топлива, перегрев двигателя. Решение: увеличить подачу топлива (повысить уровень топлива в поплавковой камере, подкрутить винт качества). ** Богатая смесь:** черный дым из выхлопной трубы, снижение мощности, повышенный расход топлива, нестабильные обороты холостого хода. Решение: уменьшить подачу топлива (понизить уровень топлива в поплавковой камере, подкрутить винт качества). |
| Количество смеси (обороты холостого хода) | Регулирует количество топлива, подаваемого на холостом ходу. | Низкие обороты: двигатель глохнет, нестабильная работа. Решение: увеличить обороты холостого хода (винтом холостого хода). Высокие обороты: повышенный расход топлива, нестабильная работа. Решение: уменьшить обороты холостого хода (винтом холостого хода). |
| Уровень топлива в поплавковой камере | Определяет количество топлива, поступающего в карбюратор. | Низкий уровень: бедная смесь, плохой запуск, провалы при разгоне. Решение: отрегулировать уровень топлива (изменение высоты поплавка). Высокий уровень: богатая смесь, черный дым, повышенный расход топлива. Решение: отрегулировать уровень топлива (изменение высоты поплавка). |
| Винт качества (воздушная заслонка) | Регулирует соотношение топлива и воздуха в смеси на холостом ходу. | Неправильная настройка приводит к нестабильной работе двигателя, плохому запуску, повышенному расходу топлива. Регулировка осуществляется опытным путем, достигая оптимальных оборотов холостого хода и стабильной работы двигателя. |
| Винт количества (топливная заслонка) | Регулирует количество топлива, подаваемого в двигатель. | Неправильная настройка приводит к нестабильной работе двигателя, плохому запуску, повышенному расходу топлива. Регулировка осуществляется опытным путем, достигая оптимальных оборотов холостого хода и стабильной работы двигателя. |
Интересные факты
Вот несколько интересных фактов о настройке карбюратора ВАЗ-2109:
-
Регулировка смеси: В карбюраторе ВАЗ-2109 используется система, позволяющая регулировать соотношение воздух-топливо. Это особенно важно для достижения оптимальной работы двигателя. Неправильная настройка может привести к увеличению расхода топлива и ухудшению динамики автомобиля.
-
Проверка уровня топлива: Один из ключевых моментов при настройке карбюратора — это проверка уровня топлива в поплавковой камере. Неправильный уровень может вызвать проблемы с запуском двигателя и его работой на холостом ходу. Для проверки уровня используется специальный инструмент — мерный стакан.
-
Влияние температуры: Настройка карбюратора может зависеть от температуры окружающей среды. В холодную погоду может потребоваться обогащение топливной смеси для лучшего запуска и работы двигателя. Поэтому многие автолюбители рекомендуют проводить настройку карбюратора с учетом сезонных изменений.
Частые ошибки при настройке карбюратора ВАЗ-2109
Настройка карбюратора ВАЗ-2109 может быть сложной задачей, особенно для новичков. Часто возникают ошибки, которые могут привести к ухудшению работы двигателя и повышенному расходу топлива. Рассмотрим наиболее распространенные из них.
1. Неправильная регулировка смеси
Одной из самых частых ошибок является неправильная настройка воздушно-топливной смеси. Если смесь слишком бедная, двигатель будет работать с перебоями, а если слишком богатая — это приведет к увеличенному расходу топлива и загрязнению свечей зажигания. Для правильной настройки смеси необходимо использовать специальный прибор — газоанализатор, который поможет определить оптимальное соотношение воздуха и топлива.
2. Игнорирование состояния фильтров
Перед началом настройки карбюратора важно проверить состояние воздушного и топливного фильтров. Забитые фильтры могут привести к недостаточному поступлению воздуха или топлива, что негативно скажется на работе карбюратора. Регулярная замена фильтров — залог стабильной работы двигателя.
-
Читайте также:
3. Неправильная установка уровня топлива
Уровень топлива в поплавковой камере карбюратора должен быть установлен в соответствии с рекомендациями производителя. Если уровень слишком низкий, двигатель будет испытывать нехватку топлива, а если слишком высокий — это может привести к подтеканию и образованию луж топлива под автомобилем. Для проверки уровня необходимо снять крышку поплавковой камеры и измерить его с помощью линейки.
4. Пренебрежение к состоянию жиклеров
Жиклеры карбюратора играют ключевую роль в процессе смешивания топлива и воздуха. Если они загрязнены или повреждены, это может привести к неправильной работе карбюратора. Регулярная чистка жиклеров и их замена при необходимости помогут избежать проблем с настройкой.
5. Неправильная настройка холостого хода
Настройка холостого хода — еще одна важная процедура, которую часто выполняют неправильно. Неправильные обороты холостого хода могут привести к нестабильной работе двигателя и его глохнению. Для настройки необходимо использовать тахометр и следовать рекомендациям по оборотам, указанным в инструкции по эксплуатации.
6. Игнорирование температуры двигателя
Температура двигателя также влияет на работу карбюратора. При холодном двигателе необходимо учитывать, что смесь должна быть более богатой для лучшего запуска. Если игнорировать этот аспект, это может привести к проблемам с запуском и нестабильной работе на холодном двигателе.
Избегая этих распространенных ошибок, можно значительно улучшить работу карбюратора ВАЗ-2109 и продлить срок службы двигателя. Важно помнить, что каждая настройка требует терпения и внимательности, а также регулярного обслуживания автомобиля.
- Читайте также:
Вопрос-ответ
Как определить, что карбюратор требует настройки?
Существуют несколько признаков, указывающих на необходимость настройки карбюратора: ухудшение динамики разгона, нестабильная работа на холостом ходу, повышенный расход топлива и черный или белый дым из выхлопной трубы. Если вы заметили один или несколько из этих симптомов, стоит проверить и отрегулировать карбюратор.
Какие инструменты понадобятся для настройки карбюратора?
Для настройки карбюратора ВАЗ-2109 вам понадобятся: отвертки (плоская и крестовая), ключи для регулировки, манометр для проверки давления, а также тахометр для контроля оборотов двигателя. Также полезно иметь под рукой чистящие средства для карбюраторов и новые прокладки, если потребуется их замена.
Как правильно отрегулировать холостой ход карбюратора?
Для регулировки холостого хода сначала нужно прогреть двигатель до рабочей температуры. Затем, с помощью отвертки, откройте или закройте винт регулировки холостого хода до достижения стабильных оборотов, которые должны находиться в пределах 800-900 об/мин. После этого проверьте, как двигатель реагирует на нажатие на педаль акселератора, и при необходимости внесите дополнительные корректировки.
Советы
СОВЕТ №1
Перед началом настройки карбюратора обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам понять основные параметры и характеристики, которые необходимо учитывать при регулировке.
СОВЕТ №2
Используйте качественные инструменты для настройки карбюратора. Наличие точного манометра и отверток поможет вам избежать ошибок и добиться более точной настройки, что в свою очередь улучшит работу двигателя.
СОВЕТ №3
Регулировку карбюратора лучше всего проводить на прогретом двигателе. Это позволит вам получить более точные данные о работе системы и избежать проблем с холодным запуском и нестабильной работой двигателя.
СОВЕТ №4
Не забывайте о регулярной чистке карбюратора. Загрязнения могут значительно ухудшить его работу, поэтому периодическая профилактика поможет поддерживать оптимальную производительность вашего автомобиля.
