В статье рассмотрим нагрузочную вилку для аккумулятора, её работу и пошаговую инструкцию по проверке аккумулятора с помощью этого устройства. Умение правильно использовать нагрузочную вилку поможет выявлять проблемы с аккумулятором, предотвращая поломки и продлевая срок службы оборудования. Эта информация будет полезна автолюбителям и владельцам электрических устройств, позволяя контролировать состояние аккумуляторов и обеспечивать их надежную работу.
Как работает аккумулятор

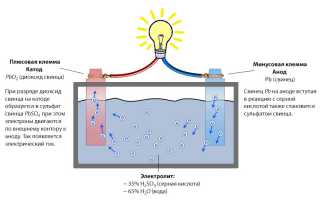

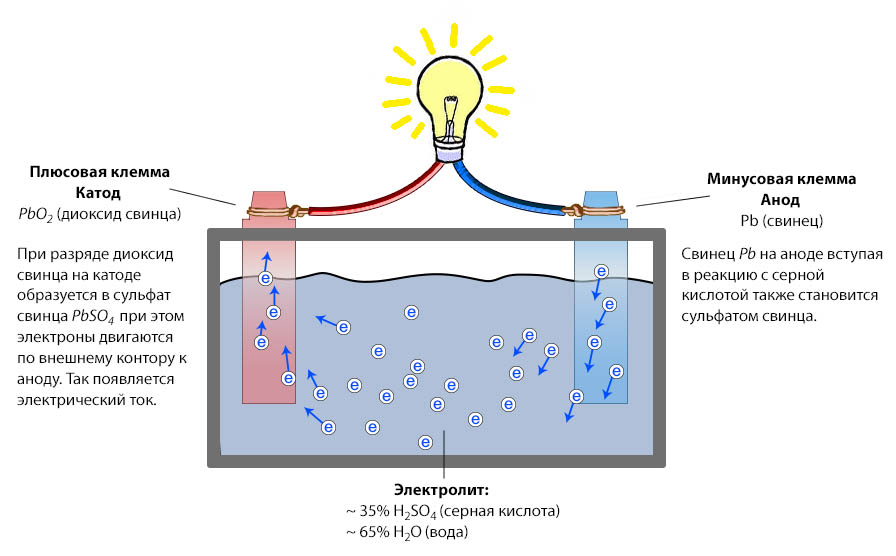

Для проверки аккумулятора важно понимать его конструкцию и процессы разряда. Электрическая энергия возникает в результате химической реакции между двумя электродами и электролитом. В процессе преобразования электролита в электричество его плотность уменьшается.
Снижение плотности электролита приводит к уменьшению тока, который аккумулятор может выдать. Поэтому, когда аккумулятор разряжен, он не может запустить двигатель — тока недостаточно для эффективного вращения коленчатого вала стартером.
Автомобильный аккумулятор — это не одно устройство, а батарея, состоящая из 6 или 12 отдельных аккумуляторов, соединенных последовательно. Каждый из этих аккумуляторов включает несколько элементов с плюсовым и минусовым электродами, соединенными параллельно для увеличения максимального тока. Работоспособность аккумулятора и всей батареи зависит от состояния каждого элемента.
Проверка аккумулятора с помощью нагрузочной вилки является важным этапом в обслуживании автомобильной батареи. Эксперты отмечают, что этот метод позволяет быстро и эффективно оценить состояние аккумулятора, выявляя его способность удерживать заряд под нагрузкой. При использовании нагрузочной вилки важно следить за показателями напряжения: если оно падает ниже допустимого уровня, это может свидетельствовать о необходимости замены батареи. Специалисты рекомендуют проводить такую проверку не реже одного раза в год, особенно перед зимним сезоном, когда нагрузка на аккумулятор возрастает. Кроме того, правильное использование нагрузочной вилки помогает избежать неприятных ситуаций на дороге, связанных с внезапной разрядкой батареи.
Метод диагностики АКБ
Основная проблема, которая возникает при проверке аккумуляторной батареи – невозможность оценить состояние отдельных блоков и аккумуляторов. Ведь все электрические соединения между ними скрыты под прочным корпусом. Поэтому приходится проверять всю батарею. Чтобы сделать это, придется вспомнить основной закон электротехники – закон Ома, который звучит так: сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Для этого к АКБ подключают нагрузочный резистор, чье сопротивление соответствует току и напряжению полностью заряженной батареи. Если АКБ исправен и заряжен, то напряжение при подключении нагрузки упадет едва заметно. Если же плотность электролита, состояние пластин или контактов хотя бы одного аккумулятора неудовлетворительно, то падение напряжения на выходе батареи будет значительным.

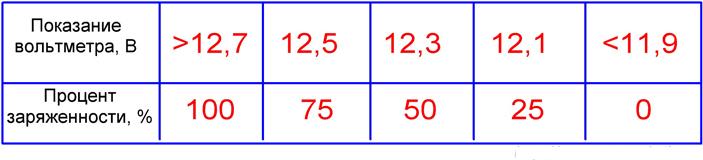

| Напряжение на клеммах (В) | Ток нагрузки (А) | Состояние батареи |
|---|---|---|
| 12,6 – 12,7 | > 10А (для 100Ач батареи) | Отличное |
| 12,4 – 12,5 | 8-10А | Хорошее |
| 12,2 – 12,3 | 5-8А | Удовлетворительное, требуется подзарядка |
| 12,0 – 12,1 | <5А | Плохое, необходима подзарядка или замена |
| < 12,0 | <3А | Очень плохое, срочная замена |
Интересные факты
Вот несколько интересных фактов о нагрузочной вилке для проверки аккумуляторов:
-
Принцип работы: Нагрузочная вилка работает по принципу создания искусственной нагрузки на аккумулятор, что позволяет оценить его состояние. При подключении вилки к аккумулятору, она создает определенное сопротивление, и если аккумулятор в хорошем состоянии, он должен выдерживать нагрузку без значительного падения напряжения.
-
Проверка ёмкости: С помощью нагрузочной вилки можно не только проверить работоспособность аккумулятора, но и оценить его ёмкость. Если при нагрузке напряжение падает ниже определенного уровня (обычно 9.6 В для 12-вольтовых аккумуляторов), это может свидетельствовать о том, что аккумулятор потерял свою ёмкость и требует замены.
-
Безопасность: При использовании нагрузочной вилки важно соблюдать меры безопасности. Неправильное использование может привести к перегреву аккумулятора или даже его взрыву. Поэтому перед проведением теста рекомендуется ознакомиться с инструкцией и следовать всем рекомендациям производителя.

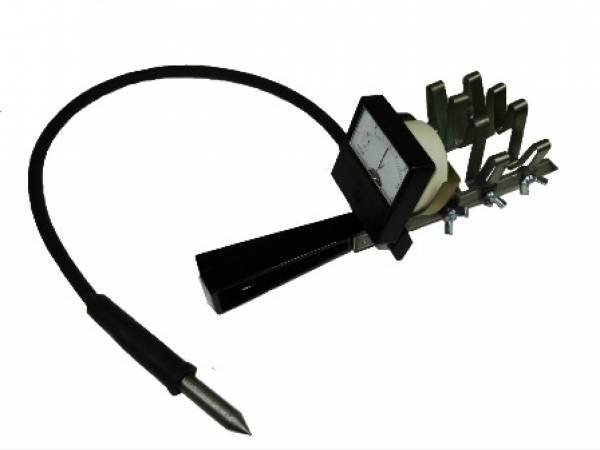

Как устроена нагрузочная вилка
Основой нагрузочной вилки является мощный резистор из листовой стали. Его сопротивление зависит от тока. Для аккумуляторов емкостью 45-65 ампер-часов оно составляет 100 ±20 ампер, что соответствует сопротивлению 0,125 ома. Параллельно с резистором подключен вольтметр, который отслеживает изменения напряжения с точностью до десятых долей вольта. Вилка имеет контакт и выносной щуп для подключения к аккумуляторной батарее. При соединении щупов с аккумулятором резистор создает нагрузку, обеспечивая ток около 100 ампер.
Напряжение исправного и заряженного аккумулятора при таком токе не должно опускаться ниже 10 вольт. Цены на недорогие модели нагрузочных вилок для проверки аккумуляторов колеблются в пределах 400-700 рублей, поэтому нет смысла изготавливать этот прибор самостоятельно.
- Читайте также:
Проверка аккумулятора нагрузочной вилкой
Для проверки АКБ вам понадобятся:
- зарядное устройство;
- дистиллированная вода;
- тестер;
- нагрузочная вилка с током 100 ампер и вольтметром до 15-20 вольт.
Проверьте уровень электролита, при необходимости долейте дистиллированной воды. Зарядите АКБ. О том, как это сделать правильно, читайте в статье (как правильно заряжать аккумулятор). Через 3 часа после окончания зарядки напряжение на выводах батареи не должно быть меньше 12,6 вольт. Подключите нагрузочную вилку к выводам аккумуляторной батареи, соблюдая полярность. Время проверки не больше 3 секунд, в противном случае нагрузочный резистор раскалится и возникнет опасность возгорания вилки. Если напряжение на выводах батареи не опускается ниже 10,2 вольта, то АКБ полностью исправна. Падение напряжения до 9 вольт говорит о снижении емкости батареи как минимум на 50 процентов.
Расшифровка результатов проверки
После того как вы провели тестирование аккумулятора с помощью нагрузочной вилки, необходимо правильно интерпретировать полученные результаты. Это поможет вам понять состояние батареи и принять решение о дальнейших действиях.
Первым делом обратите внимание на показания вольтметра, которые отображаются на нагрузочной вилке во время теста. Если напряжение аккумулятора при нагрузке остается в пределах нормы (обычно это 9.6-12.6 В для 12-вольтовых аккумуляторов), это хороший знак. Однако, если напряжение падает ниже 9.6 В, это может указывать на проблемы с аккумулятором.
Следующий важный аспект – это время, в течение которого аккумулятор может поддерживать нагрузку. Если аккумулятор способен выдерживать нагрузку в течение 10-15 секунд без значительного падения напряжения, это говорит о его хорошем состоянии. Если же напряжение падает резко уже через несколько секунд, это свидетельствует о том, что аккумулятор теряет свою емкость и, возможно, нуждается в замене.
Также стоит обратить внимание на поведение аккумулятора после снятия нагрузки. Если напряжение восстанавливается до нормального уровня в течение нескольких секунд, это говорит о том, что аккумулятор все еще способен держать заряд. Однако, если напряжение восстанавливается медленно или не восстанавливается вовсе, это может указывать на внутренние повреждения или старение батареи.
Не забывайте, что результаты проверки могут варьироваться в зависимости от температуры окружающей среды. Холодные условия могут временно снизить производительность аккумулятора, поэтому рекомендуется проводить тестирование при температуре от 20 до 25 градусов Цельсия для получения наиболее точных результатов.
В заключение, расшифровка результатов проверки аккумулятора с помощью нагрузочной вилки требует внимательности и понимания основных параметров. Правильная интерпретация данных поможет вам своевременно выявить проблемы с аккумулятором и избежать неприятных ситуаций на дороге.
Вопрос-ответ
Как правильно использовать нагрузочную вилку для проверки аккумулятора?
Для проверки аккумулятора с помощью нагрузочной вилки необходимо сначала убедиться, что аккумулятор полностью заряжен. Затем подключите вилку к клеммам аккумулятора, соблюдая полярность. Включите нагрузку на 10-15 секунд и наблюдайте за показаниями. Если напряжение на клеммах падает ниже 9.6 В (для 12 В аккумуляторов), это может указывать на его неисправность.
Что делать, если нагрузочная вилка показывает низкие значения при проверке аккумулятора?
Если нагрузочная вилка показывает низкие значения, это может означать, что аккумулятор не держит заряд или имеет внутренние повреждения. Рекомендуется сначала полностью зарядить аккумулятор и повторить тест. Если проблема сохраняется, стоит рассмотреть возможность замены аккумулятора или его дальнейшей диагностики в сервисном центре.
Можно ли проверить аккумулятор без нагрузочной вилки?
Да, аккумулятор можно проверить и без нагрузочной вилки, используя мультиметр для измерения напряжения. Однако такой метод не позволяет оценить способность аккумулятора выдерживать нагрузку. Для более точной диагностики рекомендуется использовать нагрузочную вилку, так как она дает более полное представление о состоянии батареи под нагрузкой.
Советы
СОВЕТ №1
Перед началом проверки аккумулятора убедитесь, что у вас есть все необходимые инструменты, такие как мультиметр, нагрузочная вилка и защитные перчатки. Это обеспечит вашу безопасность и точность измерений.
СОВЕТ №2
При подключении нагрузочной вилки следите за полярностью: красный провод должен быть подключен к положительному терминалу, а черный — к отрицательному. Неправильное подключение может повредить как аккумулятор, так и оборудование.
СОВЕТ №3
Во время тестирования аккумулятора обращайте внимание на его поведение под нагрузкой. Если напряжение падает ниже 9.6 В (для 12 В аккумуляторов), это может свидетельствовать о его износе или необходимости замены.
СОВЕТ №4
После завершения проверки обязательно отключите нагрузочную вилку и дайте аккумулятору время для восстановления. Если вы заметили проблемы, такие как утечка или вздутие, немедленно прекратите использование аккумулятора и обратитесь к специалисту.
