Мощная экономия: собираем компрессор для покраски авто самостоятельно

В статье рассмотрим сборку автомобильного компрессора для покраски своими руками. Это позволит сэкономить и создать устройство, соответствующее вашим требованиям. Самостоятельное изготовление компрессора дает возможность индивидуальной настройки и исключает высокие затраты на заводское оборудование. Поделимся советами и рекомендациями для успешной реализации проекта и достижения качественного результата в покраске автомобиля.

Принцип функционирования

Компрессоры классифицируются по принципу их устройства на несколько категорий. В этом разделе мы рассмотрим общий механизм работы этих устройств. Суть его заключается в том, что воздух, который нагнетается двигателем, попадает в специальную емкость, где он накапливается, достигая повышенного давления. Когда давление становится слишком высоким, излишки воздуха сбрасываются из емкости через спускной клапан.

Таким образом, компрессоры работают на основе поддержания давления на стабильном уровне. Это особенно критично для устройств, используемых в покрасочных работах. В любом случае, давление воздуха является ключевым параметром для таких приборов, поэтому технология производства автомобильного компрессора и выбор материалов для его изготовления основываются на необходимых значениях давления.

Создание собственного компрессора для покраски автомобилей становится все более популярным среди автолюбителей и профессионалов. Эксперты отмечают, что самостоятельная сборка компрессора позволяет не только существенно сэкономить средства, но и адаптировать устройство под индивидуальные потребности. При правильном подходе можно выбрать оптимальные компоненты, такие как мотор, ресивер и фильтры, что обеспечит высокую производительность и долговечность.

Кроме того, специалисты подчеркивают важность тщательного изучения инструкций и рекомендаций по сборке, чтобы избежать распространенных ошибок. Такой проект не только развивает технические навыки, но и дает возможность лучше понять работу оборудования. В конечном итоге, самостоятельный компрессор может стать надежным помощником в покраске, обеспечивая качественный результат и удовлетворение от выполненной работы.

https://youtube.com/watch?v=lIMIaE6_B8M

Сборка простейшего компрессора

Наиболее просто создать своими руками компрессор для покраски авто на основе автомобильной камеры. Данный предмет в рассматриваемом случае будет выполнять роль ресивера. Помимо камеры от авто, для описываемых работ потребуются: сосок от другой камеры, автомобильный насос с манометром, материалы для работ с резиной, набор инструментов.

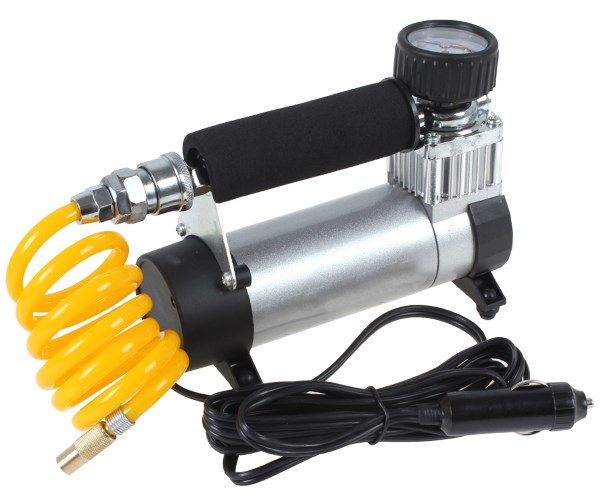

Важно найти целую камеру от автомобиля, так как функции ресивера в данном случае состоят в накоплении воздуха. Роль нагнетателя воздуха в самодельном приборе для покраски авто будет выполнять автомобильный насос с манометром.

Работы начинают с того, что в камере от авто вырезают отверстие и вклеивают в него сосок. Сосок с ниппелем, присутствующий на камере изначально, будет служить в процессе эксплуатации для нагнетания в нее воздуха насосом, а вклеенный будет подавать воздух в шланг распылителя. После этого нужно отрегулировать в камере давление. Это осуществляют путем подбора его величины по манометру, основываясь на практике, то есть распыляя краску.

Если используемый автомобильный насос не оснащен спускным механизмом, следует немного открутить от него шланг, так как это позволит избежать перепадов давления в процессе работы.

При наличии спускного механизма давление будет стабильным и без этого действия.

Далее приведены некоторые рекомендации, позволяющие упростить работы по созданию такого компрессора для покраски автомобиля своими руками и достичь требуемого результата. Так, предварительно следует закрепить камеру, чтобы избежать ее колебаний при подаче воздуха насосом.

Недопустимо заполнять ее какими-либо сыпучими материалами, так как из-за этого каналы могут забиться, в результате чего краска смешается с данным веществом. Это же правило касается и жидкостей. То есть, возможно смешивание находящейся в камере жидкости и краски. Это приведет к тому, что краска утратит свои свойства и к тому же, будет распыляться неравномерно.

Интересные факты

Вот несколько интересных фактов о сборке компрессора для покраски автомобилей:

1. Эффективность и экономия: Самостоятельная сборка компрессора позволяет не только сэкономить деньги, но и адаптировать устройство под конкретные нужды. Вы можете выбрать компоненты, которые обеспечат оптимальное давление и объем воздуха для покраски, что значительно повысит качество работы и снизит расход краски.

2. Качество компонентов: При сборке компрессора вы можете использовать высококачественные детали, которые могут быть недоступны в готовых моделях. Например, использование более мощного мотора или специализированного ресивера может значительно увеличить производительность и долговечность устройства.

3. Настройка под специфические задачи: Самостоятельная сборка компрессора дает возможность настроить его под специфические задачи, такие как покраска автомобилей, пескоструйная обработка или надувка шин. Вы можете выбрать нужные фильтры, регуляторы давления и другие аксессуары, что сделает компрессор универсальным инструментом для различных работ.

https://youtube.com/watch?v=0hXYNyWW8Ic

Создание компрессора с ресивером

Самодельный компрессор для покраски автомобиля представляет собой более сложное устройство по сравнению с предыдущими вариантами и относится к полупрофессиональному классу. Для его создания потребуется широкий набор инструментов и материалов:

• манометр;
• реле давления;
• редуктор с масловлагоотделителем;
• крестовина и переходники;
• ниппель;
• муфта;
• фильтр масловлагоотделитель;
• трубка;
• ресивер;
• автомобильные хомуты;
• мебельные колеса;
• штуцер, гайки, шайбы, шурупы и шпильки;
• тумблер;
• автомобильное масло;
• топливный фильтр и маслобензостойкий шланг;
• вилка и шнур;
• компрессор от холодильника;
• фанерные панели (ДСП);
• «Эпоксилин»;
• краска;
• герметик, фум-лента;
• преобразователь ржавчины.

Собрать такое количество компонентов по отдельности может быть непросто. Поэтому рекомендуется поискать старый холодильник, который может стать источником некоторых необходимых деталей. Например, цилиндр с реле можно использовать в качестве основы. Однако перед этим стоит провести косметический ремонт, очистив его от загрязнений и ржавчины, которая часто встречается на старых моделях.

Рекомендуется обработать цилиндр преобразователем ржавчины, чтобы предотвратить его дальнейшее окисление.

Также следует учитывать, что в процессе эксплуатации холодильника компрессор мог потерять герметичность, что повлияло на его работоспособность. Поэтому необходимо заменить старое масло на автомобильное, которое лучше справляется с жесткими условиями эксплуатации.

Для этого подойдет синтетическое моторное масло. Замена масла осуществляется через запаянную трубку, которая обычно расположена сбоку устройства. Сначала нужно аккуратно надпилить ее, а затем отломить, принимая меры предосторожности, чтобы не повредить внутренние части. Масло заливается шприцем в заранее рассчитанном объеме, после чего трубка закрывается винтом нужного диаметра с резиновой прокладкой для герметичности.

В качестве ресивера можно использовать корпус от огнетушителя ОП-1 объемом 10 литров, предварительно удалив ручку. Поскольку компрессор холодильника выделяет много масла, на входе в ресивер следует установить фильтр масловлагоотделитель, который предотвратит попадание в краску посторонних жидкостей, таких как вода или масло.

Далее необходимо просверлить отверстие для переходника и закрепить его. Это можно сделать с помощью холодной сварки, используя «Эпоксилин». Перед этим стоит отремонтировать дно ресивера, очистив его от загрязнений и ржавчины для лучшего сцепления с «Эпоксилином» и предотвращения загрязнения краски в будущем. Очистка осуществляется шлифовкой наждачной бумагой до металлического блеска. После этого переходник фиксируется гайкой с лицевой стороны и оставляется на время, указанное в инструкции, для высыхания «Эпоксилина».

Основание для компрессора можно изготовить из трех деревянных досок или фанеры размером 30 х 30 см. Для удобства передвижения устройство можно оснастить мебельными колесами.

Чтобы закрепить компрессор, в основании нужно просверлить отверстия и установить шпильки, которые фиксируются гайками и шайбами.

На впускное отверстие устанавливается автомобильный фильтр с бумажной сердцевиной, что предотвратит попадание загрязнений внутрь устройства.

Для удобства эксплуатации рекомендуется оснастить компрессор реле давления (например, РДМ5 или РМ5), которое будет отключать его при достижении максимального давления и включать при его снижении до минимального уровня. Настройка максимальных и минимальных значений давления осуществляется с помощью пружин реле. У реле есть два контакта для подключения к сети: один подключается к сети, а другой — к компрессору.

Также желательно установить тумблер общего отключения, который позволит быстро обесточить всю систему. Он устанавливается на разрыв между сетью и реле давления.

После этого можно покрасить ресивер и приступить к окончательной сборке. На фильтр-масловлагоотделитель накручивается гайка со штуцером, к которому присоединяется один конец армированного, маслостойкого шланга. Второй конец шланга надевается на трубку компрессора. Все соединения фиксируются хомутами, а резьбовые соединения уплотняются фум-лентой. Фильтр прикручивается ко дну ресивера и обрабатывается герметиком. Затем устанавливается чугунная крышка с предварительно обработанной резьбой, под которую укладывается резиновая прокладка. На крышку прикручивается трубка с резьбой в четверть дюйма, к которой присоединяется крестовина. Для надежной фиксации ресивера на основании его прижимают фанерной крышкой с отверстием.

Слева от крестовины устанавливается реле, справа — редуктор с фильтром, сверху — манометр. В завершение работы подключаются провода к реле.

Последний этап подготовки компрессора к работе включает его настройку и тестирование. Настроить такой компрессор для покраски автомобиля сложнее, чем предыдущие варианты, но с его помощью значительно проще выполнять покраску и ремонт. Более того, это устройство может использоваться не только для покраски, но и для других целей, что делает его универсальным.

Целесообразность

Учитывая, сколько стоят фирменные компрессоры, создание такого инструмента аэрографа своими руками оказывается весьма выгодным. Благодаря этому можно обеспечить обслуживание и ремонт автомобиля, не неся большие затраты. К тому же самодельные компрессоры выгоднее и с точки зрения обслуживания. Так, если фирменные устройства нужно относить на ремонт в сервисный центр, ремонт самодельных компрессоров легко осуществить своими руками. К тому же, поскольку все их компоненты легкодоступны, ремонт проводится в короткие сроки и не требует больших затрат. Более того, ввиду простоты конструкции, самодельные компрессоры весьма надежны, следовательно, ремонт потребуется проводить не часто.

https://youtube.com/watch?v=mk7LDc-n2iQ

Обслуживание и уход за компрессором

Первое, на что стоит обратить внимание, – это регулярная проверка уровня масла в компрессоре. Большинство моделей требуют наличия масла для смазки движущихся частей. Низкий уровень масла может привести к перегреву и износу компрессора. Рекомендуется проверять уровень масла не реже одного раза в месяц, а также менять его в соответствии с рекомендациями производителя.

Второй важный аспект – это очистка фильтров. Компрессоры часто оснащены воздушными фильтрами, которые предотвращают попадание пыли и грязи в механизм. Загрязненные фильтры могут снизить эффективность работы устройства и увеличить нагрузку на мотор. Фильтры следует очищать или заменять каждые несколько месяцев, в зависимости от интенсивности использования компрессора.

Третьим пунктом является контроль за состоянием шлангов и соединений. Со временем шланги могут изнашиваться, трескаться или протекать, что приводит к утечкам воздуха и снижению давления. Регулярно проверяйте шланги на наличие повреждений и заменяйте их при необходимости. Также убедитесь, что все соединения надежно затянуты, чтобы избежать утечек.

Не забывайте о дренажной системе компрессора. В процессе работы в резервуаре скапливается конденсат, который необходимо регулярно сливать. Накопление влаги может привести к коррозии внутренних частей и снижению производительности. Рекомендуется сливать конденсат после каждого использования компрессора или как минимум раз в неделю.

Кроме того, стоит следить за температурным режимом работы компрессора. Перегрев может вызвать серьезные повреждения. Убедитесь, что компрессор установлен в хорошо вентилируемом помещении и не подвергается прямым солнечным лучам. Если компрессор начинает перегреваться, дайте ему остыть перед продолжением работы.

Наконец, не забывайте о регулярной проверке электрических соединений и проводки. Изоляция проводов может со временем изнашиваться, что увеличивает риск короткого замыкания. Проверяйте наличие повреждений и при необходимости заменяйте провода.

Следуя этим простым рекомендациям по обслуживанию и уходу за компрессором, вы сможете значительно продлить срок его службы и обеспечить надежную работу при покраске автомобилей.

Вопрос-ответ

На сколько литров брать компрессор для покраски авто?

Оптимальные параметры – 10 атмосфер и 250 л/мин. Чаще всего для покраски выбирают ресивер объемом 24 – 50 литров. В качестве энергоносителя в компрессоре используется сжатый воздух. Обычно устройство сжимает воздух до 8 атмосфер и автоматически отключается, пока рабочее давление не упадет до 6 атмосфер.

Можно ли покрасить машину с помощью 30-галлонного воздушного компрессора?

Я рекомендую использовать воздушный компрессор объемом не менее 20 или 30 галлонов. Чтобы сэкономить место в мастерской, я рекомендую приобрести вертикальный воздушный компрессор или что-то подобное, как показано в видео.

Что можно использовать вместо компрессора для краскопульта?

Камера от грузовика либо легкового автомобиля – рабочая, разумеется. Нередко именно она становится рабочим элементом самодельного компрессора. Насос, который снабжен интегрированным манометром. Им вы будете нагнетать давление, всегда зная его величину.

Можно ли покрасить машину 50 литровым компрессором?

Компрессор с возможностью быстрого подключения инструмента PTR 50-450A можно взять для покраски автомобиля в мастерской.

Советы

СОВЕТ №1

Перед началом сборки компрессора для покраски авто, тщательно изучите все необходимые компоненты и их характеристики. Убедитесь, что компрессор будет иметь достаточную мощность и производительность для ваших нужд, чтобы избежать проблем во время работы.

СОВЕТ №2

Используйте качественные материалы и комплектующие. Это не только повысит эффективность работы компрессора, но и продлит его срок службы. Обратите внимание на такие детали, как фильтры, шланги и соединения, которые могут повлиять на качество покраски.

СОВЕТ №3

Не забывайте о безопасности. При работе с компрессором и красками используйте защитные средства: респиратор, очки и перчатки. Также убедитесь, что ваше рабочее место хорошо проветривается, чтобы избежать вредного воздействия паров.

СОВЕТ №4

Проведите тестовую покраску на небольшом участке или на ненужной поверхности перед тем, как приступить к основной работе. Это поможет вам настроить компрессор и распылитель, а также избежать неожиданных проблем с качеством покраски.
