Коробка передач на «ВАЗ 2106» определяет динамику и комфорт вождения этого автомобиля. Рассмотрим два типа коробок: четырехступенчатую и пятиступенчатую. Понимание их конструкции, особенностей и взаимозаменяемости поможет владельцам «ВАЗ 2106» оптимизировать работу трансмиссии и сделать осознанный выбор при модернизации. Эта информация будет полезна как опытным автолюбителям, так и новичкам, стремящимся улучшить эксплуатационные характеристики.
Конструкция КПП 2106

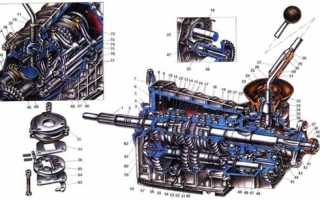

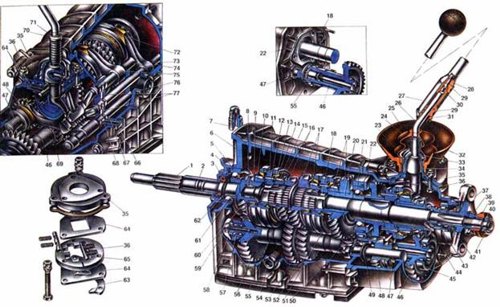

Ключевыми компонентами пятиступенчатой трансмиссии являются первичный (поз. 11), вторичный (поз. 27) и промежуточный (поз. 5) валы, механизм переключения передач и картер (поз. 16). Валы устанавливаются в подшипниках: первичный вал поддерживается двумя шариковыми подшипниками, вторичный – тремя.
На вторичном валу находятся шестерни, которые постоянно зацеплены и свободно расположены: шестерня первой передачи (поз. 28), шестерня второй передачи (поз. 25) и шестерня третьей передачи (поз. 24). На трех шлицах вторичного вала установлена ступица скользящей муфты (поз. 21) синхронизатора третьей и четвертой передач. Аналогично устроена ступица (поз. 26) для первой и второй передач.
Синхронизаторы всех передач имеют одинаковую конструкцию. Основное отличие пятиступенчатой коробки передач на «ВАЗ 2106» от четырехступенчатой заключается в следующих элементах:
- Измененная задняя крышка.
- Удлиненный вторичный вал с ведомой шестерней пятой передачи и ступицей синхронизатора (поз. 47).
- Модифицированный промежуточный вал (поз. 55) с блоком шестерен (поз. 46) для пятой и задней передач.
- Обновленный механизм переключения передач.
Эксперты отмечают, что коробка передач на «ВАЗ 2106» является одним из ключевых элементов, определяющих надежность и управляемость автомобиля. Эта механическая трансмиссия, разработанная в 1970-х годах, отличается простотой конструкции и доступностью запчастей, что делает её популярной среди автолюбителей. Специалисты подчеркивают, что правильная эксплуатация и регулярное обслуживание коробки передач могут значительно продлить её срок службы.
Кроме того, многие владельцы «ВАЗ 2106» отмечают, что трансмиссия обеспечивает достаточно плавное переключение передач, что особенно важно для городских условий. Однако, как указывают эксперты, недостаток современных технологий в конструкции может привести к некоторым ограничениям в динамике и экономичности. В целом, коробка передач «ВАЗ 2106» остается надежным выбором для тех, кто ценит простоту и доступность в обслуживании.
Замена КПП на ВАЗ

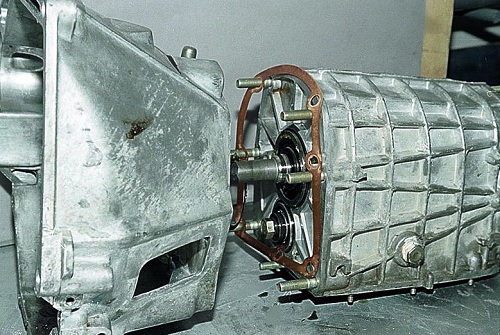

Процесс замены такого агрегата, каковым является демонтаж и монтаж коробки передач, производится на автомобиле, поднятом специальным подъемником или размещенном на смотровой яме. Предварительно отсоединяем «минусовую» клемму аккумуляторной батареи и расстыковываем КПП и карданную передачу. Снимаем последнюю с транспортного средства. Демонтируем приемное колено глушителя. Обесточиваем выключатель заднего хода путем отсоединения клемм.
Освобождаем зону предполагаемых работ в салоне автомобиля от декоративных чехлов, ковриков (закрепленных четырьмя саморезами) и поролоновых уплотнителей.
Далее выполняем мероприятия в следующем порядке:
a) Рукоять переключения передач нажимаем вниз, далее при помощи тонкой отвертки вынимаем запорную втулку и снимаем рукоять.
b) В зазор между перегородкой моторного отсека и двигателем вставляем монтировку (монтажную лопатку) и отгибаем рым-шайбу болта крепления (верхнего) картера сцепления.
c) Отворачиваем болт при помощи накидного ключа (головки) на «19».
d) Посредством головки с карданным шарниром на «13» отворачиваем верхние болты крепления (2 штуки) стартера к картеру сцепления.
e) Присоединив удлинитель, выворачиваем болт крепления стартера (снизу).
f) Демонтируем крышку картера сцепления, отвернув четыре болта при помощи ключа на «10».
g) Для отсоединения гибкого вала спидометра и корпуса привода отворачиваем гайку крепления. В целях безопасности фиксируем нижнюю часть картера КПП специальным упором.
h) Отвернув гайки крепления поперечины (2 штуки), сдвигаем КПП назад до момента ее выхода из направляющих втулок и снимаем ее с автомобиля.
i) Отсоединяем картер сцепления.
Дальнейшая замена КПП на «ВАЗ 2106» включает в себя ремонт снятой (или подготовку новой) трансмиссии и установка ее на штатное место в порядке, обратном приведенному выше. Манипуляции по монтажу рекомендуется начинать со смазывания шлицевого конца первичного вала смазкой ШРУС-4 (тонким слоем).
| Передаточное число | Передача | Примечание |
|---|---|---|
| 3.692 | 1-я | |
| 1.983 | 2-я | |
| 1.333 | 3-я | |
| 1.000 | 4-я | |
| 3.077 | Задняя |
Интересные факты
Вот несколько интересных фактов о коробке передач на «ВАЗ 2106»:
-
Механическая конструкция: Коробка передач на «ВАЗ 2106» является механической и имеет 4 передачи вперед и 1 назад. Эта простота конструкции делает её надежной и легко обслуживаемой, что особенно ценилось в условиях советского автопрома.
-
Совместимость с другими моделями: Коробка передач «ВАЗ 2106» была унифицирована с другими моделями ВАЗа, такими как «ВАЗ 2101» и «ВАЗ 2103». Это позволило значительно упростить производство и ремонт автомобилей, так как многие детали были взаимозаменяемыми.
-
Улучшенная передача мощности: В отличие от предшествующих моделей, коробка передач «ВАЗ 2106» имела улучшенную синхронизацию, что обеспечивало более плавное переключение передач. Это было особенно важно для повышения комфорта вождения и улучшения динамических характеристик автомобиля.
Проблемы и неисправности КПП 2106
Коробка передач на ВАЗ 2106, как и любая другая механическая трансмиссия, подвержена различным проблемам и неисправностям, которые могут существенно повлиять на эксплуатационные характеристики автомобиля. Рассмотрим наиболее распространенные из них.
1. Проблемы с переключением передач. Одна из самых частых неисправностей — это затрудненное переключение передач. Это может быть вызвано износом сцепления, неправильной регулировкой тросов или повреждением механизмов переключения. Если передачи переключаются с трудом или заедают, стоит проверить уровень масла в коробке передач, так как недостаток смазки может привести к перегреву и износу деталей.
2. Шумы и стуки. Наличие посторонних шумов при работе коробки передач также является признаком неисправности. Шумы могут возникать из-за износа подшипников, повреждения шестерен или неправильной установки деталей. Если вы слышите стуки при переключении передач, это может указывать на необходимость замены подшипников или даже всей коробки передач.
3. Протечки масла. Протечки трансмиссионного масла — еще одна распространенная проблема. Они могут возникать из-за износа сальников, повреждения прокладок или трещин в корпусе коробки. Утечка масла приводит к снижению уровня смазки, что может вызвать перегрев и серьезные повреждения трансмиссии. Регулярная проверка уровня масла и состояния сальников поможет избежать этой проблемы.
4. Вибрации при движении. Если при движении автомобиля вы ощущаете вибрации, это может быть связано с неправильной балансировкой карданного вала или износом подшипников. Вибрации могут также указывать на проблемы с шестернями или их неправильной установкой. Важно провести диагностику, чтобы определить источник проблемы и предотвратить дальнейшие повреждения.
5. Проблемы с сцеплением. Неисправности сцепления могут также влиять на работу коробки передач. Если сцепление не полностью отключается, это может привести к трудностям при переключении передач и износу шестерен. Регулярная проверка и замена сцепления при необходимости помогут избежать серьезных проблем с трансмиссией.
В заключение, регулярное техническое обслуживание и диагностика коробки передач на ВАЗ 2106 помогут выявить и устранить проблемы на ранних стадиях, что существенно продлит срок службы автомобиля и обеспечит его надежную работу.
