Правильная настройка зажигания — ключ к эффективной работе двигателя автомобиля. В этой статье мы объясним, как выставить зажигание через лампочку, что позволит вам самостоятельно регулировать систему зажигания. Этот метод упрощает настройку и помогает избежать затрат на услуги автосервисов, обеспечивая надежную работу двигателя и улучшая его производительность.
Алгоритм проведения регулировки
Лампочка на 12 вольт, набор щупов и специальный ключ для вращения кривошипного вала — всё, что нужно для оптимального воспламенения топливной смеси.
Следуйте этим шагам:
- Уберите верхний колпак коммутатора зажигания.
- Обработайте контакты мелким напильником, удаляя окислы и неровности.
- Сведите контакты как можно ближе друг к другу, чтобы они плотно соприкасались.
Рекомендация. Если контакты не соприкасаются плоскостью, слегка подогните неподвижный контакт, но только после тщательной очистки.
Далее:
- Поверните кривошипный вал так, чтобы между контактами распределителя было максимальное расстояние.
- Ослабьте винт, фиксирующий систему контактов.
- Вставьте 0,4-миллиметровый измерительный щуп между замыкателями и зафиксируйте держатель.
Внимание. Убедитесь, что щуп на 0,4 мм может перемещаться с усилием между замыкателями.

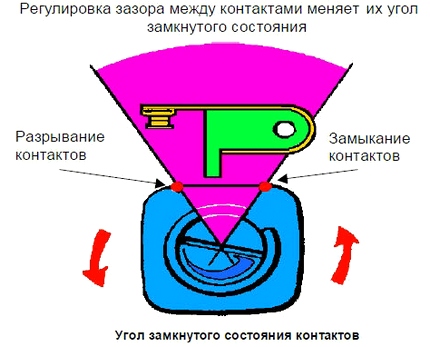

Аналогичные действия выполните с щупами на 0,35 и 0,45 мм. Вращайте кривошипный вал с помощью ключа, а не через стартер. Можно попросить помощника медленно толкнуть автомобиль на 4 или 5 передаче.
После установки нужного зазора установите конкретное значение УЗСК. Этот метод подходит только для новых трамблёров, собранных без ошибок, иначе могут потребоваться дополнительные корректировки.
Процесс настройки лампочкой для идеального момента воспламенения топливной смеси:
- Снимите главный бронепровод с крышки трамблёра.
- Приложите его к металлической части кузова.
- Подключите лампочку к проводке от катушки к распределителю.
Примечание. Лампочка должна загораться при разъединении контактов трамблёра и гаснуть при их смыкании (после включения зажигания).
Продолжайте:
- Медленно вращайте КВШ по часовой стрелке, пока индикатор не погаснет.
- Запомните положение бегунка в распределителе.
- Продолжайте вращение кривошипного вала.
- Зафиксируйте новое положение бегунка, когда индикатор снова включится.
- Измерьте расстояние между отмеченными позициями.
Внимание. Чтобы определить УЗСК, умножьте число π на 360, умноженное на диаметр корпуса трамблёра, и разделите на расстояние между отметками. Результат будет углом в градусах и минутах. Сравните его с данными в руководстве.
Чтобы установить УОЗ:
- Поверните КВШ так, чтобы отметка на шкиве совпала с меткой на крышке ГРМ (ротор трамблёра должен находиться напротив бронепровода первого цилиндра).
- Подключите лампочку 12 вольт одним концом к проводке (трамблёр-бабина), другим – к массе.
- Извлеките главный бронепровод из колпака распределителя и приложите его к кузову.
- Ослабьте винт, фиксирующий корпус трамблёра.
- Включите зажигание.
- Вращайте кривошипный вал по часовой стрелке, пока индикатор не погаснет.
- Затем медленно поверните его обратно, пока индикатор снова не загорится.
- Как только лампочка включится, остановите вращение и зафиксируйте крепёжный винт корпуса трамблёра.
Рекомендуется проверять настройки в движении. После регулировок сядьте в салон, прогрейте двигатель и разгонитесь до 40-50 км/ч на 4-й передаче.
Во время движения проверьте:
- При резком нажатии на педаль акселератора на средней скорости должны быть слышны детонационные хлопки, и автомобиль должен быстро ускоряться.
- Если детонации не слышно, остановитесь, откройте капот и поверните трамблёр против часовой стрелки на одно деление (обратите внимание на шкалу на основании корпуса распределителя).
- Если детонация продолжается более 2 секунд и скорость автомобиля увеличивается неуверенно, поверните трамблёр по часовой стрелке на одно деление.
Идеальная детонация должна длиться 1-2 секунды.
Эксперты в области автотехники утверждают, что выставить зажигание через лампочку можно самостоятельно, если следовать определённым шагам. Во-первых, важно подготовить необходимые инструменты: мультиметр, лампочку и провода. Затем следует отключить аккумулятор и найти метки на маховике и корпусе двигателя. После этого, с помощью лампочки, подключенной к системе зажигания, можно проверить момент зажигания, вращая коленчатый вал. Когда лампочка начнёт светиться, это будет сигнализировать о правильном положении. Однако специалисты предостерегают: важно соблюдать осторожность и внимательно следить за процессом, чтобы избежать повреждений. Такой подход позволяет не только сэкономить время и деньги, но и получить полезный опыт в ремонте автомобиля.
УОЗ и УЗСК
Как известно, динамика и расход горючего карбюраторных машин полностью зависят от УОЗ и УЗСК. Первая аббревиатура означает первоначальный угол опережения, а вторая – угол замкнутого состояния группы контактов.
Следует знать, что каждая модель автомобиля имеет свои индивидуальные характеристики и собственные регулировочные значения. Т.е, знать, как выставить зажигание с помощью лампочки, мало. Надо ещё разбираться в индивидуальных значениях и настройках определенного автомобиля. Нужно стараться всегда выводить оба значения углов на максимально допустимый уровень.
Искровой заряд должен создаваться с определённым опережением, так как нужно то, или иное время для сгорания топливной смеси. Двигатель имеет разные обороты, поэтому и углы опережения должны меняться в соответствии с амплитудой вращения кривошипного вала.
Узнав, как выставить зажигание через лампочку, можно самостоятельно наладить чёткое воспламенение топливной смеси своей машины.
- Читайте также:
| Этап | Действие | Примечание |
|---|---|---|
| 1. Подготовка | Отсоединить высоковольтные провода от свечей зажигания. Установить лампочку 12В в разрыв провода низкого напряжения между катушкой зажигания и прерывателем (или датчиком Холла). | Лампочка должна быть исправной. |
| 2. Установка поршня в ВМТ | Повернуть коленчатый вал по часовой стрелке до тех пор, пока поршень не достигнет верхней мертвой точки (ВМТ) такта сжатия. | Для точного определения ВМТ можно использовать специальный инструмент или метки на шкиве коленвала и блоке двигателя. |
| 3. Проверка зазора в контактах прерывателя (или датчика Холла) | Если используется прерыватель, проверить зазор между контактами. Если используется датчик Холла, проверка не требуется. | Зазор должен соответствовать рекомендациям производителя. |
| 4. Вращение коленвала и наблюдение за лампочкой | Медленно вращать коленчатый вал по часовой стрелке. Наблюдать за лампочкой. | Лампочка должна загореться при разомкнутых контактах прерывателя (или при прохождении датчика Холла). |
| 5. Регулировка угла опережения зажигания | Если лампочка загорается не в нужный момент, отрегулировать угол опережения зажигания, вращая трамблер (или изменяя положение датчика Холла). | Регулировка производится по меткам на шкиве коленвала и корпусе трамблера (или по специальным меткам на двигателе). |
| 6. Проверка | После регулировки, снова проверить работу двигателя. | Убедиться в отсутствии пропусков зажигания и стабильной работе двигателя на всех режимах. |
Интересные факты
Вот несколько интересных фактов о том, как выставить зажигание через лампочку своими силами:
-
Принцип работы: Выставление зажигания через лампочку основано на использовании лампочки как индикатора. Когда зажигание выставлено правильно, лампочка будет светиться ровно, а при неправильной настройке — мерцать или не светиться вовсе. Это позволяет быстро и просто проверить правильность установки зажигания без необходимости использования сложного оборудования.
-
Экономия времени и средств: Использование лампочки для выставления зажигания — это доступный и экономичный способ, который не требует специальных инструментов или оборудования. Это особенно полезно для автолюбителей, которые хотят самостоятельно обслуживать свои автомобили и не хотят тратить деньги на услуги СТО.
-
Исторический контекст: Метод выставления зажигания с помощью лампочки был широко распространен в прошлом, когда автомобили не имели сложных электронных систем. Этот метод до сих пор используется многими механиками и энтузиастами, так как он позволяет быстро и эффективно настраивать зажигание на старых моделях автомобилей, сохраняя их работоспособность и производительность.
Необходимые инструменты и материалы
Для успешной настройки зажигания через лампочку вам понадобятся определенные инструменты и материалы. Подготовка к этому процессу требует внимательности и аккуратности, так как правильная настройка зажигания критически важна для работы двигателя вашего автомобиля.
- Лампочка (12V) — это основной элемент, который будет использоваться для индикации момента зажигания. Лучше всего подойдет обычная автомобильная лампочка, которая работает от бортовой сети.
- Провода — вам понадобятся провода для подключения лампочки к системе зажигания. Убедитесь, что они имеют хорошую изоляцию и способны выдерживать необходимые токи.
- Клеммы — для надежного соединения проводов с лампочкой и системой зажигания. Используйте клеммы, которые легко подключаются и отключаются.
- Мультиметр — этот инструмент поможет вам проверить напряжение и целостность цепей. Он будет полезен для диагностики и устранения возможных проблем в системе зажигания.
- Ключи и отвертки — для демонтажа и монтажа элементов системы зажигания. Убедитесь, что у вас есть набор инструментов, подходящих для вашего автомобиля.
- Инструкция по эксплуатации автомобиля — в ней вы найдете схемы подключения и рекомендации по настройке зажигания для вашей модели. Это поможет избежать ошибок и упростит процесс.
- Защитные перчатки и очки — безопасность превыше всего. Используйте защитные средства, чтобы избежать травм во время работы с электрическими компонентами.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к настройке зажигания через лампочку. Важно следовать инструкциям и соблюдать осторожность, чтобы обеспечить надежную и безопасную работу вашего автомобиля.
Вопрос-ответ
Как узнать, правильно ли выставлено зажигание?
Для проверки правильности выставленного зажигания можно использовать стробоскоп. Он позволяет визуально наблюдать за работой системы зажигания и точно определить момент зажигания. Также можно проверить, как двигатель реагирует на ускорение: если он работает ровно и без перебоев, значит, зажигание выставлено правильно.
Какие инструменты понадобятся для выставления зажигания через лампочку?
Для выставления зажигания через лампочку вам понадобятся: лампочка (обычно 12 В), провода для подключения, мультиметр для проверки напряжения, а также ключи и отвертки для доступа к системе зажигания. Также может понадобиться руководство по эксплуатации вашего автомобиля для точных значений угла зажигания.
Что делать, если лампочка не загорается при проверке зажигания?
Если лампочка не загорается, это может указывать на несколько проблем: отсутствие питания на системе зажигания, неисправность самой лампочки или повреждение проводов. Проверьте все соединения, убедитесь, что лампочка исправна, и проверьте наличие напряжения на выходе системы зажигания.
Советы
СОВЕТ №1
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы, такие как лампочка, провода, мультиметр и отвертки. Это поможет избежать лишних перерывов и ускорит процесс выставления зажигания.
СОВЕТ №2
Обязательно ознакомьтесь с инструкцией к вашему автомобилю, чтобы понять, как правильно подключить лампочку и какие значения должны быть на мультиметре. Это поможет избежать ошибок и повреждений системы зажигания.
СОВЕТ №3
При выставлении зажигания работайте в хорошо освещенном месте и следите за безопасностью. Используйте защитные очки и перчатки, чтобы минимизировать риск травм при работе с электрическими компонентами.
