Установка противотуманных фар на ВАЗ 2110 повышает безопасность в условиях плохой видимости. В статье рассмотрим порядок работ, особенности установки, схемы и фото. Также предоставим видео-инструкцию для самостоятельного монтажа. Эта информация полезна как опытным водителям, так и новичкам, стремящимся улучшить функциональность автомобиля и обеспечить безопасность на дороге.
Особенности ВАЗ 2110
Конструкция автомобиля изначально предусматривает возможность установки как основных, так и дополнительных осветительных приборов.
В частности:
- На автомобиле предусмотрены задние противотуманные фары модели ВАЗ 2110;
- В блоке предохранителей имеются разъемы для подключения цепи включения противотуманных фар (по отдельности для левой и правой стороны);
- В переднем бампере предусмотрены места для установки противотуманок;
- На панели приборов есть пространство для установки кнопки включения.
Важно!
Владельцу остается лишь выбрать тип противотуманных фар и их комплектацию, а сам процесс установки будет максимально простым и займет не более 1,5-2,0 часов.
Установка противотуманных фар на ВАЗ 2110 — задача, требующая внимательности и аккуратности. Эксперты рекомендуют начать с подготовки необходимых инструментов и материалов: отвертки, ключи, проводов и самих фар. Первым шагом является демонтаж бампера, что позволит получить доступ к местам установки. Далее необходимо установить крепления для фар, следуя инструкциям производителя. После этого следует подключить электрическую проводку, соблюдая полярность. Важно проверить работоспособность фар до окончательной сборки. Завершив установку, рекомендуется протестировать световой поток на дороге, чтобы убедиться в правильной настройке и эффективности освещения. Такой подход обеспечит безопасность и комфорт при вождении в условиях плохой видимости.
Различия в комплектации салона
Вот здесь и проявляются первые особенности, о которых следует знать автовладельцу до приобретения комплекта противотуманок.
Когда разговор заходит о торпедо, то оказывается, что автопроизводитель выпускает ВАЗ 2110 в разной комплектации, из-за чего цена автомобилей немного отличается:
- Со штатной панелью приборов (торпедо);
- С Евро-торпедо.
Справочно: термин «торпедо» обозначает панель приборов, имеющую округлые очертания.
Автомобильные историки считают, что термин «торпедо» позаимствован у американского Tucker Torpedo, первым объединившим все приборы и органы управления вокруг рулевой колонки.
Применительно к теме данной статьи:
- у Евро-торпедо кнопка включения противотуманок сдвоена и располагается на щитке приборов;
- У штатной панели кнопку включения нужно располагать на центральной консоли справа от водительского места.
| Этап работы | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка | Отключите аккумуляторную батарею, чтобы избежать короткого замыкания. Поднимите переднюю часть автомобиля на домкратах или используйте эстакаду для удобства доступа. | Ключ для клемм аккумулятора, домкрат, подставки под автомобиль (по желанию). |
| 2. Демонтаж бампера (при необходимости) | В зависимости от конструкции бампера и наличия штатных мест для ПТФ, может потребоваться его частичный или полный демонтаж. Открутите крепежные элементы бампера. | Набор гаечных ключей, отвертки (крестовая, плоская). |
| 3. Установка противотуманных фар | Вставьте ПТФ в штатные места (если есть) или вырежьте отверстия в бампере с помощью электролобзика. Закрепите фары с помощью крепежных элементов, идущих в комплекте. | Электролобзик (если нет штатных мест), дрель, сверла, крепежные элементы (винты, гайки, шайбы), герметик (по желанию). |
| 4. Прокладка электропроводки | Проложите проводку от фар к подкапотному пространству, затем к салону автомобиля. Используйте гофру или изоленту для защиты проводов от повреждений. | Набор проводов (сечение 1.5-2.5 мм²), гофра или изолента, стяжки для кабелей. |
| 5. Подключение к электросистеме | Подключите провода к реле, предохранителю и кнопке включения ПТФ. Подключите питание к аккумулятору (через предохранитель) и массу к кузову автомобиля. | Реле, предохранитель (15-20 А), кнопка включения ПТФ, клеммы, обжимной инструмент, тестер (мультиметр). |
| 6. Сборка и проверка | Установите бампер на место (если снимали). Подключите аккумулятор. Проверьте работоспособность противотуманных фар. Отрегулируйте направление светового пучка. | Набор гаечных ключей, отвертки, ключ для клемм аккумулятора. |
Интересные факты
Вот несколько интересных фактов о том, как установить противотуманные фары на ВАЗ 2110:
-
Эстетика и функциональность: Установка противотуманных фар не только улучшает видимость в условиях плохой погоды, но и придаёт автомобилю более современный и стильный вид. Многие владельцы ВАЗ 2110 устанавливают противотуманные фары не только для повышения безопасности, но и для улучшения внешнего облика своего автомобиля.
-
Электрическая схема: При установке противотуманных фар важно правильно подключить их к электрической системе автомобиля. ВАЗ 2110 требует использования реле для предотвращения перегрузки проводки. Это может быть интересным вызовом для автолюбителей, которые хотят улучшить свои навыки в электрике.
-
Регулировка угла наклона: После установки противотуманных фар необходимо правильно отрегулировать их угол наклона. Это важно для того, чтобы свет не слепил встречные автомобили и обеспечивал максимальную видимость для водителя. Неправильная регулировка может привести к ухудшению видимости и даже к штрафам за нарушение правил дорожного движения.
Различия в проводке
Установка противотуманной фары на ВАЗ 2110 не имеет принципиальных отличий для правой и левой стороны, за исключением длины проводов:
- Для правой фары провод имеет большую длину, так как блок предохранителей находится со стороны водителя;
- В зависимости от модели торпедо, длина провода, который отвечает за подключение кнопки управления, может варьироваться.

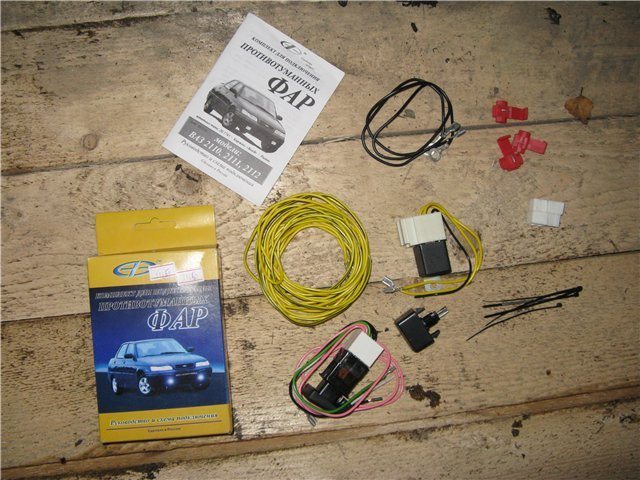

Поэтому, когда комплект фар выбран, необходимо дополнительно приобрести монтажный набор, который включает в себя:
Читайте также:
- Два плавких предохранителя на 10А;
- Защитное реле противотуманных фар ВАЗ 2110, обеспечивающее безопасную работу кнопки включения;
- Проводку с разъемами типа «папа-мама»;
- Переходники для цоколя Н3 и стандартные разъемы;
- Пластиковые заглушки.
Процесс монтажа
Установка ПТФ в бампер
Ставим автомобиль на ровную поверхность и удаляем пластиковые заглушки из переднего бампера – это места, предназначенные для установки противотуманных фар.
Далее выполняем следующие шаги:
- Открываем капот и отключаем провода от аккумулятора;
- Пропускаем провода из комплекта в область переднего бампера с обеих сторон автомобиля;
- Прокладываем их в предусмотренные места установки и регулируем длину;
Рекомендация: длина проводов должна быть такой, чтобы обеспечить легкий доступ к фаре.
Например, для замены перегоревшей лампочки.

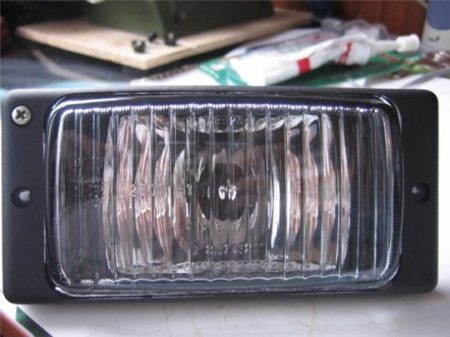

- Устанавливаем противотуманные фары и подключаем их к разъему заведенного провода;
- Закрепляем фару на месте с помощью двух саморезов;
- Закрываем место установки пластиковой заглушкой.
Подключение к электрической схеме
Закрепляем проводку ВАЗ в подкапотном пространстве и выводим вторые концы жгутов в салон автомобиля.
Затем:
- Извлекаем монтажный блок предохранителей;
- Переворачиваем его и находим места F4 и F14 – именно они отвечают за защиту электрической цепи штатных ПТФ;

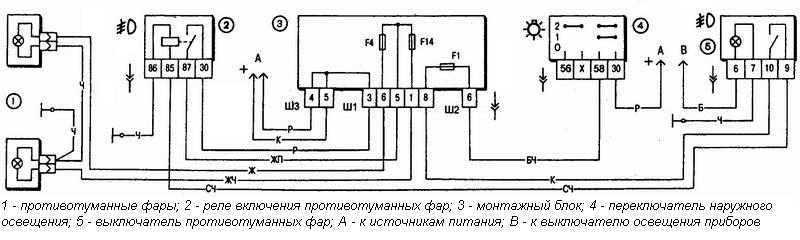

- Подключаем к разъемам провода от фар согласно схемы;
- Выводим провод кнопки в панель приборов и устанавливаем ее;
- Собираем монтажный блок;
- Подключаем АКБ и проверяем работу световых приборов.
В заключение
Теперь установка и обслуживание противотуманных фар (ПТФ) не будут вызывать у вас трудностей. Мы также советуем рассмотреть возможность изготовления наклеек для фар, которые защитят их от повреждений, вызванных дорожными камнями, что поможет увеличить их срок службы.
В видео, размещенном в этой статье, вы сможете найти больше информации по этой теме.
Настройка угла света противотуманных фар
Настройка угла света противотуманных фар является важным этапом установки, так как правильно отрегулированные фары обеспечивают максимальную видимость в условиях плохой видимости, не ослепляя при этом других участников дорожного движения. Для достижения оптимального результата необходимо следовать нескольким шагам.
Первым делом, убедитесь, что противотуманные фары установлены правильно и надежно закреплены. Неправильная установка может привести к неправильной настройке угла света. Перед началом регулировки рекомендуется проверить, что фары находятся в горизонтальном положении и не имеют механических повреждений.
Далее, для настройки угла света вам понадобятся:
- Отвертка или ключ для регулировки;
- Уровень или рулетка;
- Стена или ровная поверхность для проверки света;
- Линейка для измерения высоты света.
Теперь перейдем к процессу настройки:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности и загружен так, как вы обычно ездите (например, с пассажирами и багажом). Это поможет избежать искажений в настройках.
- Разметка: На стене или ровной поверхности, на расстоянии 5-10 метров от автомобиля, отметьте горизонтальную линию на уровне центра противотуманных фар. Это будет служить ориентиром для регулировки.
- Включение фар: Включите противотуманные фары и посмотрите, где падает световой поток. Он должен быть направлен немного ниже горизонтальной линии, чтобы не ослеплять встречные автомобили.
- Регулировка: Используя отвертку или ключ, найдите регулировочные винты на противотуманных фарах. Обычно они находятся на задней стороне фары. Поворачивайте винты, чтобы изменить угол наклона: поворот по часовой стрелке поднимает свет, а против часовой стрелки – опускает.
- Проверка: После каждой регулировки проверяйте, как свет падает на стену. Повторяйте процесс до тех пор, пока световой поток не будет правильно направлен.
Важно помнить, что противотуманные фары должны светить в пределах 10-15 см ниже горизонтальной линии и немного в стороны, чтобы освещать обочину дороги и не слепить водителей встречных автомобилей.
После завершения настройки рекомендуется провести тест-драйв в условиях плохой видимости, чтобы убедиться, что фары работают эффективно и обеспечивают необходимую видимость. Если вы заметили, что свет все еще не настроен должным образом, повторите процесс регулировки.
Правильная настройка противотуманных фар не только улучшает видимость, но и повышает безопасность на дороге, поэтому не пренебрегайте этим этапом установки.
Вопрос-ответ
Как правильно установить противотуманные фары?
Место установки противотуманных фар намечают на небольшом удалении (до 0,4 м) от боковины ТС, но не ниже 0,25 м от пола. Дистанция измеряется по внешнему ободу фары. При правильной установке углы видимости устройств соответствуют показателям по вертикальному направлению +15 – 10°, по горизонтальной линии +45 – 10°.
Можно ли самостоятельно установить противотуманные фары?
ГОСТ разрешает иметь в автомобиле 2 фары ближнего света, 2 или 4 фары дальнего света, 2 противотуманные фары и ДХО. Если у вас с завода не полный комплект, то недостающее можно установить самостоятельно.
-
Читайте также:
Какой штраф за противотуманные фары?
Они помогают видеть дорогу в сложных погодных условиях, но при ясной погоде или ночью они могут ослепить встречных водителей и создать аварийную ситуацию. Помните: за неправильное использование противотуманных фар вам может грозить штраф в 500 рублей.
Куда подключаются туманки ВАЗ 2110?
Схема в целом простая, но есть нюансы, которые стоит учитывать заранее. На ВАЗ-2110 кнопка включения ПТФ устанавливается в блоке клавиш на панели приборов — рядом с кнопкой обогрева стекла и регулировкой фар. На ней нанесён значок фары с туманными линиями.
Советы
СОВЕТ №1
Перед началом установки противотуманных фар обязательно ознакомьтесь с инструкцией к вашему автомобилю и схемой подключения. Это поможет избежать ошибок и упростит процесс монтажа.
СОВЕТ №2
Используйте качественные инструменты и материалы. Это не только облегчит установку, но и обеспечит надежность работы противотуманных фар в будущем.
СОВЕТ №3
Перед установкой проверьте работоспособность новых фар. Подключите их временно к аккумулятору, чтобы убедиться, что они функционируют корректно, прежде чем окончательно монтировать их на автомобиль.
СОВЕТ №4
Не забывайте про правильную регулировку угла наклона противотуманных фар после установки. Это обеспечит оптимальную видимость и не будет слепить других водителей на дороге.
