Электрообогрев лобового стекла становится распространённой функцией в автомобилях, обеспечивая комфорт и безопасность в холодное время года. Эта статья объяснит принцип работы системы электрообогрева, её преимущества и особенности, а также причины, по которым такая технология становится стандартом в автомобильной промышленности. Понимание работы электрообогрева повысит вашу осведомлённость о современных автомобилях и поможет сделать более обоснованный выбор при покупке нового автомобиля.
Принцип системы обогрева лобового стекла
Принцип работы электрообогрева лобовых стекол прост. Внутри триплекса установлены тонкие металлические нити, подключенные к источнику питания. Российские лобовые стекла с электрообогревом отличаются от зарубежных тем, что провода расположены по двум контурам: один для обогрева зоны водителя, другой — для пассажира.
Электроподогрев по двухконтурной схеме потребляет мало энергии, что подходит для автомобилей с маломощными генераторами и способствует экономии топлива.

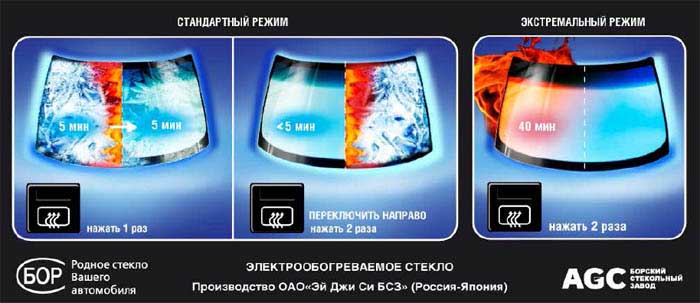

Управление системой осуществляется электронным блоком (ЭБУ), называемым «Реле обогрева ветрового стекла». ЭБУ включает два реле и микропроцессор. Алгоритм работы системы имеет два режима: «Север» и «Юг».
Режим «Север»:
- Первое нажатие кнопки. Активируется левый контур (зона водителя) и обогрев заднего стекла. Если подогрев заднего стекла не нужен, кнопку можно отпустить, и обогрев водительской зоны продолжится 5 минут. Затем левый контур отключится, и на 5 минут включится правый контур (пассажирская зона).
- Повторное нажатие кнопки. Если зона водителя оттаяла раньше, чем за 5 минут, можно снова нажать кнопку, чтобы отключить левый контур. В этом случае на 5 минут активируется обогрев пассажирской зоны.
- Двойное нажатие кнопки. Активирует контур водительской зоны на 40 минут, что эффективно устраняет запотевание или обмерзание стекла при низких температурах и моросящем дожде.
Для предотвращения разрядки аккумулятора при неработающем генераторе предусмотрено автоматическое отключение системы. Если уровень заряда падает до критического значения, микропроцессор отключает систему.
Режим «Юг»:
При повышенных температурах, когда стекло запотевает, обогрев можно переключить на режим «Юг». В этом случае оба контура включаются одновременно, но мощность снижается на 2/3, что достаточно для борьбы с запотеванием. Переключение между режимами «Север» и «Юг» происходит в течение 15 минут.
Эксперты отмечают, что электрообогрев лобового стекла представляет собой эффективное решение для борьбы с обледенением и запотеванием. Принцип его работы основан на использовании тонких проводников, встроенных в стекло. При включении системы через эти проводники проходит электрический ток, который нагревает стекло, тем самым устраняя лед и конденсат.
Специалисты подчеркивают, что такой обогрев обеспечивает равномерное распределение тепла, что позволяет быстро и эффективно очищать поверхность. Кроме того, электрообогрев не требует дополнительных затрат на топливо и является более экологичным вариантом по сравнению с традиционными методами. Однако важно учитывать, что для правильной работы системы необходимо следить за состоянием проводников и избегать механических повреждений стекла.
Установка подогрева лобового стекла
Как показывает практика, можно установить на автомобиль систему обогрева ветрового стекла, даже если это не предусмотрено производителем. Сложного в этом ничего нет, требуется только купить лобовое стекло с обогревом в комплекте с реле и предохранителем.
Установка обогрева лобового стекла может производиться с подключением к штатной проводке обогрева заднего стекла, как это предусмотрено, например, на автомобиле Лада Калина или с включением по отдельной линии.
Штатная схема. Самый простой способ подключения питания подогрева ветрового стекла изложен в инструкции, которая идёт в комплекте с реле. По этой схеме питание и реле необходимо подключить через клавишу обогрева заднего стекла/зеркал к штатной проводке. Чтобы колодку реле обогрева соединить с проводкой стекла, необходимо срезать штатные разъёмы и заменить их темы, которые идут в комплекте. Однако проще и надёжнее будет, если провода скрутить, спаять и заизолировать.
Кабель, который идёт от реле обогрева через предохранитель (30 А) подключаем к разъёму №87 реле подогрева К4. Как правило, это жёлто-голубой или синий провод. Кабель, который идёт к клавише включения, соединяем с разъёмом зелёно-красного провода реле К10.
Кабель контрольной лампы генератора следует подключить к бело-коричневому проводу контакта №22 любой колодки панели приборов.
Контакт массы стекла, расположенный сверху, необходимо сначала удлинить, а затем соединить с усилителем крыши в районе плафона. Для этого просверливаем в усилителе отверстие так, чтобы не мешал плафон. Вставляем болт и фиксируем провод гайкой с широкой шайбой.
| Компонент системы | Функция | Возможные неисправности и их причины |
|---|---|---|
| Нагревательные элементы (нити) | Преобразование электрической энергии в тепловую, нагревая стекло. | Обрыв нити (механическое повреждение, коррозия), ослабление контакта с электропитанием. |
| Реле обогрева | Управление подачей питания на нагревательные элементы. | Залипание контактов, выход из строя самого реле, обрыв цепи управления. |
| Предохранитель | Защита цепи от перегрузки током. | Перегорание из-за короткого замыкания в системе обогрева, перегрузки сети. |
| Выключатель обогрева | Включение/выключение системы обогрева. | Неисправность переключателя, обрыв цепи. |
| Электропроводка | Передача электрического тока к нагревательным элементам. | Обрыв проводов, повреждение изоляции, окисление контактов. |
| Блок управления (в некоторых системах) | Регулировка интенсивности обогрева, таймеры. | Поломка электроники, программные ошибки. |
Интересные факты
Вот несколько интересных фактов о том, как работает электрообогрев лобового стекла:
-
Тонкие проводники: Электрообогрев лобового стекла состоит из тонких проводников, которые встраиваются в стекло во время его производства. Эти проводники создают тепло, когда через них проходит электрический ток, что позволяет быстро и равномерно прогревать стекло, предотвращая запотевание и обледенение.
-
Эффективность и безопасность: Электрообогрев лобового стекла работает быстрее и эффективнее, чем традиционные системы обогрева, основанные на воздухе. Он позволяет избежать перегрева других частей автомобиля и обеспечивает более равномерное распределение тепла, что повышает безопасность водителя и пассажиров.
-
Автоматическое управление: Современные системы электрообогрева могут быть интегрированы с датчиками температуры и влажности, что позволяет автоматически регулировать уровень обогрева в зависимости от условий окружающей среды. Это делает использование системы более удобным и экономичным, так как она включается только при необходимости.

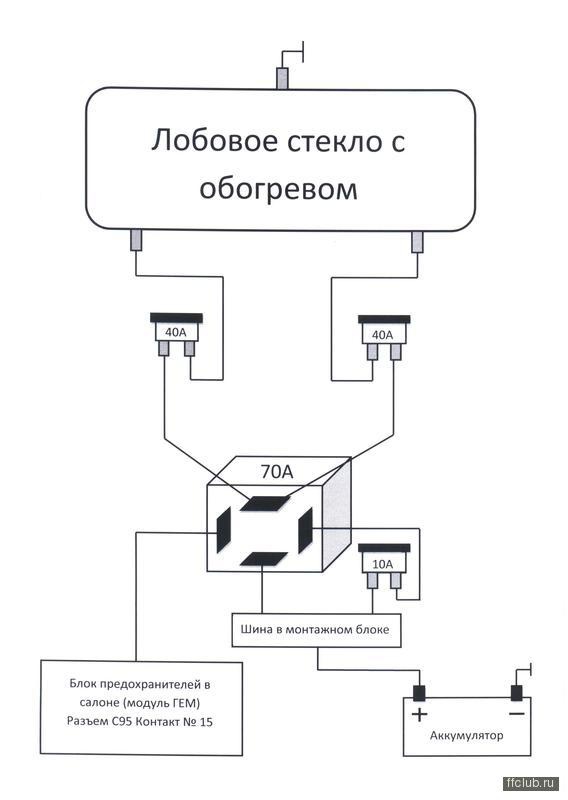

Установка подогрева лобового стекла по отдельной схеме
Чтобы избежать перегрузки штатной проводки, подключите обогрев ветрового стекла через отдельную кнопку. Для этого понадобятся кнопка без фиксатора, реле (40-50 А) и провод.
Подключите контакт массы обогрева к усилителю крыши, как в первом варианте подключения. Соедините провод от лобового стекла с разъёмами реле обогрева, который идет в комплекте. Протяните провода от реле вдоль передних стоек.
Короткий левый провод можно поднять вверх. Правый провод удобнее протянуть, опустив любой кабель по стойке. Прикрепите нужный провод к нему с помощью скотча и тяните вверх. Кабель к правому контакту проще провести вместе со штатными жгутами. Из монтажного блока поднимите провод за панелью приборов, затем за автомагнитолой по «бороде» к полке ниже бардачка.
Снимите панель приборов. Уберите кожух, открутив два самореза. Затем открутите левый и правый болты крепления панели и снимите её, сместив влево и вытаскивая правый край. Извлеките зелёный разъём подключения питания.
Читайте также:
Подключите силовой провод непосредственно к аккумулятору. Проложите кабель вдоль штатной проводки в левом крыле, удобнее это сделать, сняв колесо и подкрылок. Если не удается провести провод вдоль штатного жгута, воспользуйтесь отверстиями рядом с фарой для доступа в подкапотное пространство. Заизолированный гофрой провод пропустите через одно из этих отверстий. Из крыла заведите кабель в салон и подключите к дополнительному реле, которое лучше закрепить болтом за монтажным блоком. Здесь же организуйте контакт массы реле и контроллера. Установите кнопку включения обогрева слева от клавиши «аварийки» вместо заглушки.
Преимущества и недостатки электрообогрева лобового стекла
Электрообогрев лобового стекла представляет собой современное решение, которое обеспечивает быструю и эффективную разморозку и обогрев стекла автомобиля в холодное время года. Однако, как и любое другое устройство, он имеет свои преимущества и недостатки, которые стоит учитывать при выборе данного типа обогрева.
Преимущества:
- Быстрота работы: Электрообогрев позволяет быстро разморозить лобовое стекло, что особенно важно в условиях зимних морозов. В отличие от традиционных методов, таких как использование скребка или прогрев двигателя, электрообогрев обеспечивает мгновенный результат.
- Удобство: Система электрообогрева активируется нажатием кнопки, что делает ее использование простым и удобным. Водителю не нужно выходить из автомобиля, чтобы очистить стекло от льда или снега.
- Равномерный обогрев: Электрообогрев обеспечивает равномерное распределение тепла по всей поверхности стекла, что минимизирует риск появления трещин из-за резкого перепада температур.
- Безопасность: Благодаря быстрому размораживанию стекла, водитель получает лучший обзор, что снижает риск аварийных ситуаций на дороге.
- Экономия топлива: Использование электрообогрева позволяет избежать ненужного расхода топлива на прогрев двигателя, что делает его более экологически чистым вариантом.
Недостатки:
- Энергетические затраты: Электрообогрев требует значительного количества электроэнергии, что может привести к разрядке аккумулятора, особенно если система используется длительное время без работающего двигателя.
- Стоимость установки: Установка системы электрообогрева может быть дорогостоящей, особенно если она не предусмотрена в стандартной комплектации автомобиля. Это может стать дополнительной статьей расходов для владельцев.
- Необходимость в обслуживании: Как и любая электрическая система, электрообогрев требует регулярного обслуживания и проверки на наличие повреждений, что может потребовать дополнительных затрат и времени.
- Зависимость от электроники: В случае сбоя в электронике или повреждения проводки система может выйти из строя, что потребует ремонта и может оставить водителя без обогрева в критический момент.
- Ограниченная эффективность: В условиях сильного мороза или обильного снегопада электрообогрев может не справляться с задачей, и в таких случаях может потребоваться использование дополнительных методов очистки стекла.
Таким образом, электрообогрев лобового стекла имеет свои плюсы и минусы, и его выбор зависит от индивидуальных предпочтений водителя, климатических условий и особенностей эксплуатации автомобиля.
Вопрос-ответ
Каковы основные компоненты системы электрообогрева лобового стекла?
Система электрообогрева лобового стекла обычно состоит из тонких проводников, встроенных в стекло, которые нагреваются при подаче электрического тока. Также в систему могут входить термодатчики и контроллеры, которые регулируют температуру и обеспечивают безопасность работы.
Как быстро электрообогрев лобового стекла справляется с обледенением?
Электрообогрев лобового стекла может быстро справляться с обледенением, обычно в течение нескольких минут. Эффективность зависит от температуры окружающей среды и толщины льда, но в большинстве случаев система позволяет значительно сократить время, необходимое для очистки стекла.
Можно ли использовать электрообогрев лобового стекла при работающем двигателе?
Да, электрообогрев лобового стекла можно использовать при работающем двигателе. Это даже рекомендуется, так как генератор автомобиля будет обеспечивать необходимую мощность для работы системы, что предотвратит разряд аккумулятора.
Советы
СОВЕТ №1
Перед использованием электрообогрева лобового стекла убедитесь, что система работает исправно. Проверьте предохранители и проводку, чтобы избежать неожиданных проблем в холодное время года.
СОВЕТ №2
Используйте электрообогрев в сочетании с другими методами разморозки, такими как включение обогрева салона и использование скребка для льда. Это поможет быстрее и эффективнее очистить стекло от наледи.
СОВЕТ №3
Не забывайте отключать электрообогрев, когда он больше не нужен. Это поможет сэкономить энергию и предотвратить перегрев системы, что может привести к её повреждению.
СОВЕТ №4
Регулярно очищайте лобовое стекло от грязи и пыли, так как это улучшит эффективность электрообогрева и обеспечит лучшую видимость во время вождения.
