Датчик массового расхода воздуха (ДМРВ) критически важен для работы двигателя, предоставляя данные о количестве поступающего воздуха для оптимизации топливовоздушной смеси. Неисправности могут вызвать снижение мощности и увеличение расхода топлива. В статье рассмотрим основные признаки неисправности ДМРВ и методы диагностики, включая проверку мультиметром, что поможет своевременно выявить и устранить проблемы с этим компонентом.

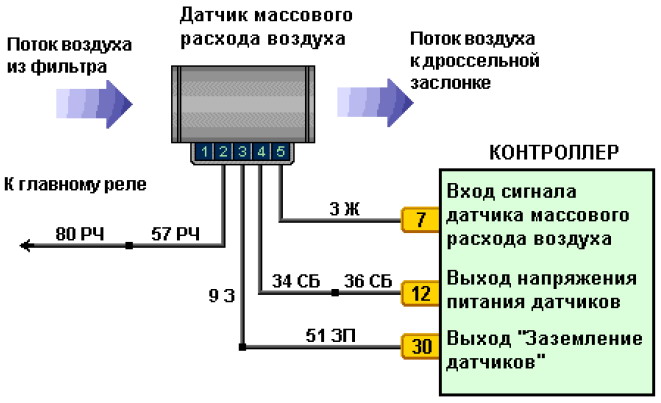

Диагностика неисправностей ДМРВ
После ознакомления с принципом работы датчика, рассмотрим, как проверить его функционирование. Основные признаки неисправности ДМРВ:
- Перевод двигателя в аварийный режим. На панели приборов загорается индикатор «Check Engine». Это происходит, когда датчик перестает передавать информацию контроллеру, и инжектор переходит в режим «карбюратора», ограничивая подачу смеси.
- Нестабильная работа двигателя на холостом ходу.
- Высокие или низкие обороты на холостом ходу, указывающие на неисправности.
- Проблемы с запуском двигателя. В некоторых случаях мотор может не запуститься.
- Слабая динамика. Водители описывают такое поведение автомобиля как «тупой» разгон.
- Увеличенный расход топлива, что также может свидетельствовать о переходе двигателя в аварийный режим.
Теперь, когда вы знаете признаки неисправности, можно открыть капот и проверить датчик. Существует несколько способов определить его состояние, доступных даже начинающим водителям.
1. Отключение датчика. При отключении датчика информация о количестве воздуха перестает поступать, и компьютер переводит двигатель в аварийный режим. Попробуйте завести мотор и проехать. Если динамика улучшилась, а обороты на холостом ходу составляют около 1500 об/мин, значит, датчик неисправен. Этот метод подходит для старых инжекторных автомобилей.
2. Перепрошивка контроллера. Если вы недавно перепрошивали ЭБУ, возможно, программное обеспечение установилось неправильно. Установите под заслонку пластину толщиной не более 1 мм. Запустите двигатель; обороты должны быть около 1500 об/мин. Затем отключите разъем датчика; если работа мотора не изменится, причина в прошивке.
3. Профессиональный метод. Этот способ требует мультиметра для точных измерений. Измеряйте напряжение на выводах датчика, установив мультиметр на 12 Вольт постоянного тока. Подключите щупы к выводам датчика. Возможные значения:
– 1.01-1.02 – датчик исправен, ищите причину проблем в другом месте.
– 1.04-1.05 – датчик неисправен, его нужно заменить.
Все измерения проводите при включенном зажигании, запускать двигатель не нужно, чтобы избежать искажений.
4. Косвенный метод. Визуальная проверка работы устройства. Открутите хомут крепления и снимите датчик. Если в воздушных каналах есть грязь или масло, это может указывать на неисправность датчика. Попробуйте его очистить; если поведение двигателя не изменится, переходите к другим методам проверки.
Проверка датчика массового расхода воздуха (ДМРВ) является важной процедурой для диагностики работы двигателя. Эксперты рекомендуют использовать мультиметр для измерения сопротивления и напряжения на выводах датчика. Сначала необходимо отключить разъем и проверить сопротивление между выводами. Нормальные значения должны соответствовать спецификациям производителя. Затем, подключив мультиметр в режим измерения напряжения, следует запустить двигатель и проверить, как изменяется выходное напряжение ДМРВ при увеличении оборотов. Также полезно использовать осциллограф для более детального анализа сигнала. Важно помнить, что неисправный ДМРВ может привести к ухудшению работы двигателя и повышенному расходу топлива, поэтому регулярная проверка этого компонента поможет избежать серьезных проблем.
Видео – Проверяем исправность ДМРВ на ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта
Вот и все способы проверки ДМРВ. Как видите, это совсем не сложно и не занимает много времени. Таким образом, вы избавляетесь от необходимости тратить деньги на диагностику при проверке на станции технического обслуживания.
| Метод проверки | Описание метода | Ожидаемый результат |
|---|---|---|
| Визуальный осмотр | Проверка ДМРВ на наличие видимых повреждений (трещины, загрязнения, повреждения проводки) | Отсутствие видимых повреждений |
| Проверка напряжения питания | Измерение напряжения на контактах питания ДМРВ (обычно 5В или 12В) | Напряжение соответствует спецификации производителя ДМРВ |
| Проверка сопротивления цепи | Измерение сопротивления между контактами сигнала ДМРВ (значения зависят от модели ДМРВ, см. документацию) | Сопротивление соответствует спецификации производителя ДМРВ |
| Проверка сигнала с помощью осциллографа | Наблюдение формы сигнала на выходе ДМРВ при изменении расхода воздуха | Сигнал должен плавно изменяться в зависимости от расхода воздуха, без выбросов и пропусков |
| Проверка с помощью диагностического сканера | Считывание данных с ДМРВ через диагностический разъем автомобиля | Данные должны соответствовать реальному расходу воздуха, без ошибок и неправдоподобных значений |
| Сравнение показаний с эталонными значениями | Сравнение показаний ДМРВ с показаниями других датчиков (например, датчика абсолютного давления) | Показания должны быть согласованы и логичны |
Интересные факты
Вот несколько интересных фактов о проверке датчика массового расхода воздуха (ДМРВ) с помощью мультиметра:
-
Принцип работы ДМРВ: ДМРВ измеряет количество воздуха, поступающего в двигатель, и передает эту информацию в блок управления двигателем. Это позволяет оптимизировать смесь топлива и воздуха для эффективного сгорания. Проверка его работы с помощью мультиметра может помочь выявить неисправности, которые могут привести к увеличению расхода топлива и снижению мощности.
-
Измерение сопротивления: Один из способов проверки ДМРВ с помощью мультиметра — это измерение сопротивления его нагревательного элемента. Обычно, при исправном состоянии, сопротивление должно находиться в определенных пределах (например, 2-10 Ом). Если значение значительно отличается, это может указывать на неисправность датчика.
-
Проверка выходного сигнала: ДМРВ также можно проверить, измеряя выходное напряжение при различных оборотах двигателя. При увеличении оборотов должно наблюдаться пропорциональное увеличение выходного сигнала. Если сигнал не меняется или изменяется незначительно, это может свидетельствовать о неисправности датчика или его проводки.
Эти методы проверки помогут не только диагностировать проблемы с ДМРВ, но и сэкономить время и деньги на ремонте автомобиля.
Сравнение результатов измерений с заводскими характеристиками
После того как вы провели измерения параметров ДМРВ (датчика массового расхода воздуха), важно сравнить полученные результаты с заводскими характеристиками, чтобы определить, находится ли датчик в исправном состоянии или требует замены.
Заводские характеристики ДМРВ обычно указаны в технической документации или на упаковке устройства. Эти характеристики могут включать в себя такие параметры, как:
- Сопротивление обмотки: Обычно измеряется в Ом и должно находиться в определенном диапазоне. Например, для некоторых моделей это может быть от 2 до 10 Ом.
- Напряжение на выходе: При определенных условиях (например, при заданной температуре и давлении) выходное напряжение должно соответствовать определенным значениям, например, от 0.5 до 4.5 В.
- Чувствительность: Это значение показывает, насколько быстро датчик реагирует на изменения потока воздуха. Обычно оно указывается в граммах на секунду (г/с).
Для сравнения результатов измерений с заводскими характеристиками выполните следующие шаги:
- Соберите данные: Запишите все измеренные значения, которые вы получили с помощью мультиметра или другого измерительного устройства.
- Сравните значения: Сравните каждое из ваших измерений с заводскими характеристиками. Обратите внимание на допустимые отклонения, которые могут быть указаны в документации.
- Анализируйте результаты: Если ваши измерения находятся в пределах допустимых значений, то ДМРВ, скорее всего, работает исправно. Если же значения значительно отличаются, это может указывать на неисправность датчика.
Также стоит учитывать, что некоторые параметры могут изменяться в зависимости от условий эксплуатации, таких как температура окружающей среды, влажность и давление. Поэтому, если ваши результаты находятся на грани допустимых значений, рекомендуется повторить измерения в разных условиях.
Если вы обнаружили, что ДМРВ не соответствует заводским характеристикам, это может привести к неправильной работе двигателя, увеличенному расходу топлива и повышенному уровню выбросов. В таком случае рекомендуется заменить датчик или провести его диагностику в специализированном сервисе.
Читайте также:
В заключение, регулярная проверка ДМРВ и сравнение его характеристик с заводскими значениями поможет поддерживать двигатель вашего автомобиля в хорошем состоянии и избежать дорогостоящих ремонтов в будущем.
Вопрос-ответ
Каковы основные признаки неисправности ДМРВ?
Основные признаки неисправности ДМРВ включают нестабильную работу двигателя, увеличение расхода топлива, затрудненный запуск, а также появление ошибок в системе управления двигателем. Если вы заметили эти симптомы, стоит проверить ДМРВ.
Как правильно использовать мультиметр для проверки ДМРВ?
Для проверки ДМРВ с помощью мультиметра необходимо установить его в режим измерения сопротивления. Затем нужно отключить разъем ДМРВ и измерить сопротивление между контактами. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации вашего автомобиля.
Можно ли проверить ДМРВ без мультиметра?
Да, ДМРВ можно проверить и без мультиметра. Один из способов — это визуальный осмотр на наличие повреждений, загрязнений или коррозии. Также можно провести тест на работоспособность, подключив ДМРВ обратно и запустив двигатель, чтобы оценить его поведение и работу системы впрыска.
Советы
СОВЕТ №1
Перед началом проверки ДМРВ (датчика массового расхода воздуха) убедитесь, что у вас есть все необходимые инструменты, включая мультиметр, отвертки и, возможно, специальные адаптеры. Это поможет избежать лишних задержек и сделает процесс более эффективным.
СОВЕТ №2
При проверке ДМРВ с помощью мультиметра сначала ознакомьтесь с его техническими характеристиками и схемой подключения. Это поможет вам правильно установить мультиметр и избежать ошибок при измерениях.
СОВЕТ №3
Обратите внимание на состояние проводки и разъемов, подключенных к ДМРВ. Иногда проблемы могут быть вызваны не самим датчиком, а поврежденными проводами или корродированными контактами. Проверьте их на наличие повреждений и загрязнений.
СОВЕТ №4
После проверки ДМРВ не забудьте провести тест на его работоспособность в реальных условиях. Запустите двигатель и проверьте, как изменяются показания мультиметра при изменении оборотов двигателя. Это позволит убедиться в правильности ваших измерений и состоянии датчика.
