Диодный мост — ключевой элемент генератора, преобразующий переменный ток в постоянный, обеспечивая стабильное питание электрических систем автомобиля. Проверка диодного моста мультиметром и лампочкой позволяет выявить неисправности и предотвратить поломки. В статье рассмотрим, как правильно диагностировать диодный мост для надежной работы генератора и избежания проблем на дороге.
Роль диодного моста в генераторе
В электротехнике различают два типа тока: переменный и постоянный. Основное отличие в том, что в переменном токе заряженные частицы движутся в разных направлениях, а в постоянном — только в одном. Переменный ток эффективен для передачи на большие расстояния, но многие устройства работают только на постоянном токе.
Для зарядки автомобильных аккумуляторов и работы некоторых приборов требуется именно постоянный ток, который нельзя получить напрямую из генератора. Для этого в генераторах устанавливают диодный мост.
Диодный мост состоит из металлических пластин, на которых размещены полупроводниковые элементы — диоды, установленные в чередующемся порядке. Диоды пропускают ток только в одном направлении, что позволяет выпрямлять напряжение.

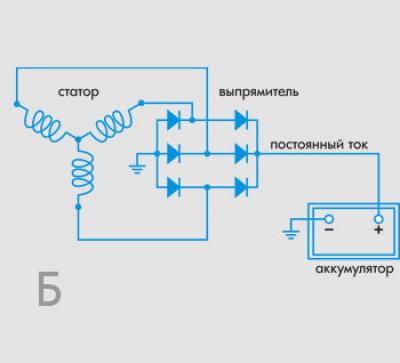

Переменное напряжение из генератора изменяет направление движения электронов. Чтобы получить постоянное напряжение, необходимо блокировать движение в «неправильном» направлении и перенаправлять электроны, чтобы обе фазы переменного тока создали постоянный ток. Эту задачу выполняет диодный мост. Переменный ток создает напряжение на выводах фаз, позволяя отделить положительное от отрицательного. Каждый диод пропускает напряжение только в одну сторону, поэтому к каждому выводу генератора подключены два диода для разделения напряжений. В некоторых моделях генераторов, вырабатывающих как положительное, так и отрицательное напряжение относительно кузова, к каждому выводу обмотки подключаются три диода. На современных автомобилях конструкция диодного моста может быть сложнее, но основной принцип остается прежним. Аккумулятор выполняет роль конденсатора, сглаживающего колебания напряжения.
Проверка диодного моста с помощью мультиметра — это важная процедура, которая позволяет определить работоспособность устройства. Эксперты рекомендуют начать с установки мультиметра в режим измерения сопротивления. Затем необходимо подключить щупы к выводам диодов. При этом важно помнить, что в исправном диоде сопротивление должно быть низким в одном направлении и высоким в другом. Если мультиметр показывает низкое сопротивление в обоих направлениях, это свидетельствует о коротком замыкании. В случае, если сопротивление высокое в обоих направлениях, диодный мост неисправен. Также стоит обратить внимание на возможные механические повреждения и коррозию на выводах, что может негативно сказаться на его работе. Правильная диагностика поможет избежать серьезных проблем в электрической системе.
Схема проверки диодного моста
Часто случается так, что диодный мост попросту выходит из строя. Такое может случиться, если полярность аккумулятора была перепутана или в генераторе возникло замыкание электрической цепи. Во время покупки нового, или при ремонте старого диодного моста, его необходимо проверить перед установкой на автомобиль. Для этого можно использовать два способа, которые перечислены ниже.
| Режим мультиметра | Ожидаемое показание | Вывод |
|---|---|---|
| Прямое включение (красный щуп на +, черный на -) | Проводимость (низкое сопротивление, близкое к нулю) | Диод работает исправно в одном направлении |
| Обратное включение (красный щуп на -, черный на +) | Отсутствие проводимости (высокое сопротивление, бесконечность или OL) | Диод работает исправно в обратном направлении |
| Проверка всех диодов моста (повторить шаги 1 и 2 для каждого диода) | Все диоды должны показывать проводимость в одном направлении и отсутствие проводимости в другом | Диодный мост исправен |
| Проверка на короткое замыкание (красный и черный щупы на выводах + и -) | Высокое сопротивление | Отсутствие короткого замыкания между выводами + и – |
| Проверка на обрыв (красный и черный щупы на выводах + и -) | Высокое сопротивление | Отсутствие обрыва между выводами + и – (при проверке в режиме прозвонки диодов) |
Интересные факты
Вот несколько интересных фактов о проверке диодного моста мультиметром:
-
Принцип работы диодного моста: Диодный мост состоит из четырех диодов, которые позволяют преобразовывать переменный ток (AC) в постоянный (DC). При проверке диодного моста мультиметром важно понимать, что в прямом направлении диоды должны проводить ток, а в обратном — блокировать его. Это позволяет определить исправность каждого диода в мосте.
-
Режим проверки диодов: Многие мультиметры имеют специальный режим для проверки диодов, который позволяет измерять падение напряжения на диоде. Обычно это значение составляет около 0,6-0,7 В для кремниевых диодов. Если мультиметр показывает бесконечное сопротивление в обратном направлении или низкое значение в прямом, это может указывать на неисправность диода.
-
Проверка всего моста: При проверке диодного моста важно тестировать не только каждый диод по отдельности, но и сам мост в целом. Для этого можно использовать метод, при котором мультиметр подключается к выходам моста: в одном направлении должно быть измерено падение напряжения, а в другом — бесконечное сопротивление. Это поможет выявить возможные короткие замыкания или поврежденные диоды в мосте.
Неисправности

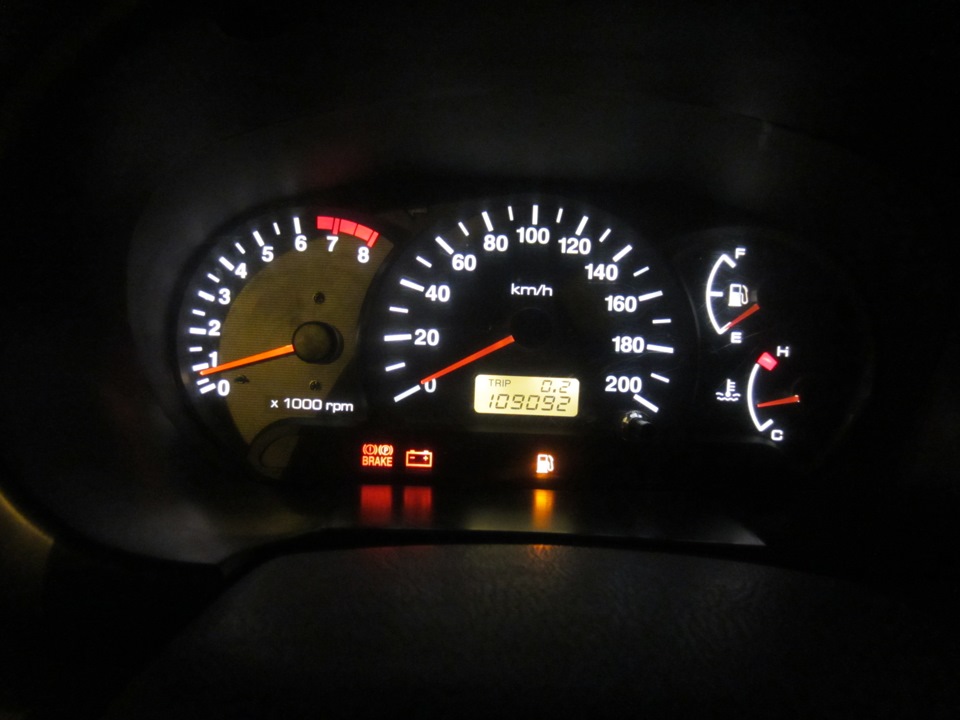

В автомобиле два основных источника постоянного напряжения — аккумулятор и генератор. Неисправность диодного моста может существенно повлиять на работу системы. Если новый аккумулятор быстро разряжается, фары светят тускло или стартер с трудом запускает двигатель в холодную погоду, вероятно, проблема в диодном мосте. Искажение звука из приемника или CD/USB проигрывателя при работающем двигателе также может указывать на неисправность диодного моста генератора.
Читайте также:
При выходе из строя одного из диодов моста вместо стабильного пульсирующего напряжения на выходе генератора возникает напряжение с провалами. Это происходит, когда диод не может передать напряжение в бортовую сеть в определенные моменты полупериода. Аккумулятор частично компенсирует эти провалы, но общее напряжение в сети снижается. Провалы создают электромагнитные помехи, негативно влияющие на работу звуковоспроизводящего оборудования.
Диагностика моста с помощью мультиметра + Видео

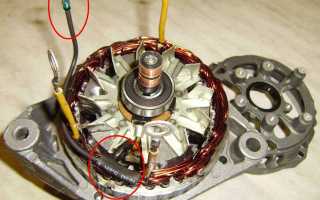

Единственный способ нормально проверить диодный мост – снять генератор с двигателя, отсоединить от него мост и прозвонить с помощью тестера. Ведь проблема может быть не только в диодном мосту, но и в обмотках, контактах или регуляторе напряжения. Методика снятия и разборки генератора на различных машинах отличается, поэтому воспользуйтесь руководством по ремонту или обслуживанию вашей машины. Сняв и разобрав генератор, снимите с него диодный мост. На одних устройствах он присоединен к генератору с помощью болтов, на других с помощью пайки. Краской поставьте метки на генераторе и диодном мосте, чтобы не перепутать его ориентацию при установке. Сняв диодный мост, возьмите тестер (мультиметр) и переведите его в режим измерения сопротивления со звуковой индикацией.
Мультиметр – универсальный прибор, предназначенный для измерения электрических величин и проверки работоспособностей других электрических приборов и элементов. Присоединяйте щупы прибора к обоим выводам диода. На многих мостах минусовой вывод половины диодов присоединен к центральной алюминиевой или стальной пластине, а половина плюсовых выводов диодов присоединена к металлической жиле – оголенному луженому проводу диаметром не менее 1 мм. Для проверки каждого диода касайтесь сначала одним щупом центральной пластины или жилы, а другим противоположного вывода диода, затем меняйте местами щупы. Если диод исправен, то «пищать» тестер будет лишь при определенном положении щупов. Если же прибор пищит при любом порядке присоединения щупов, то диод пробит. Если тестер не пищит ни при каком порядке проверки, то диод оборван.
Прибор должен издавать звуковой сигнал, только при проверке одной стороны. Аналогичным образом проверяются все остальные диоды моста.

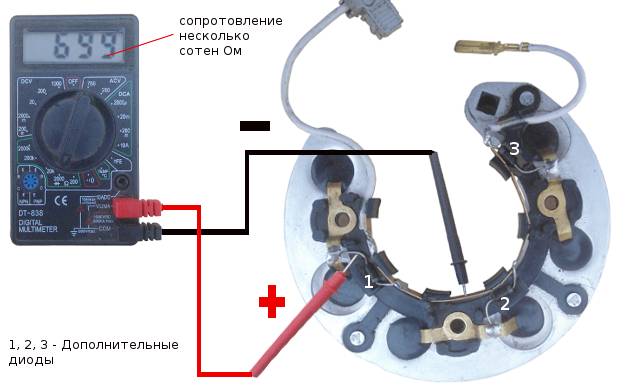

Другой вариант проверки мультиметром более точный и подразумевает использование другой физической величины – сопротивления. Для этого переключатель прибора устанавливается в новое положение «1kOm». Суть замеров при этом не меняется, за исключением того, что прибор в одну сторону должен показывать от 500 до 800 Ом, а в другую – бесконечность. Таким образом, диод можно вполне считать работоспособным.

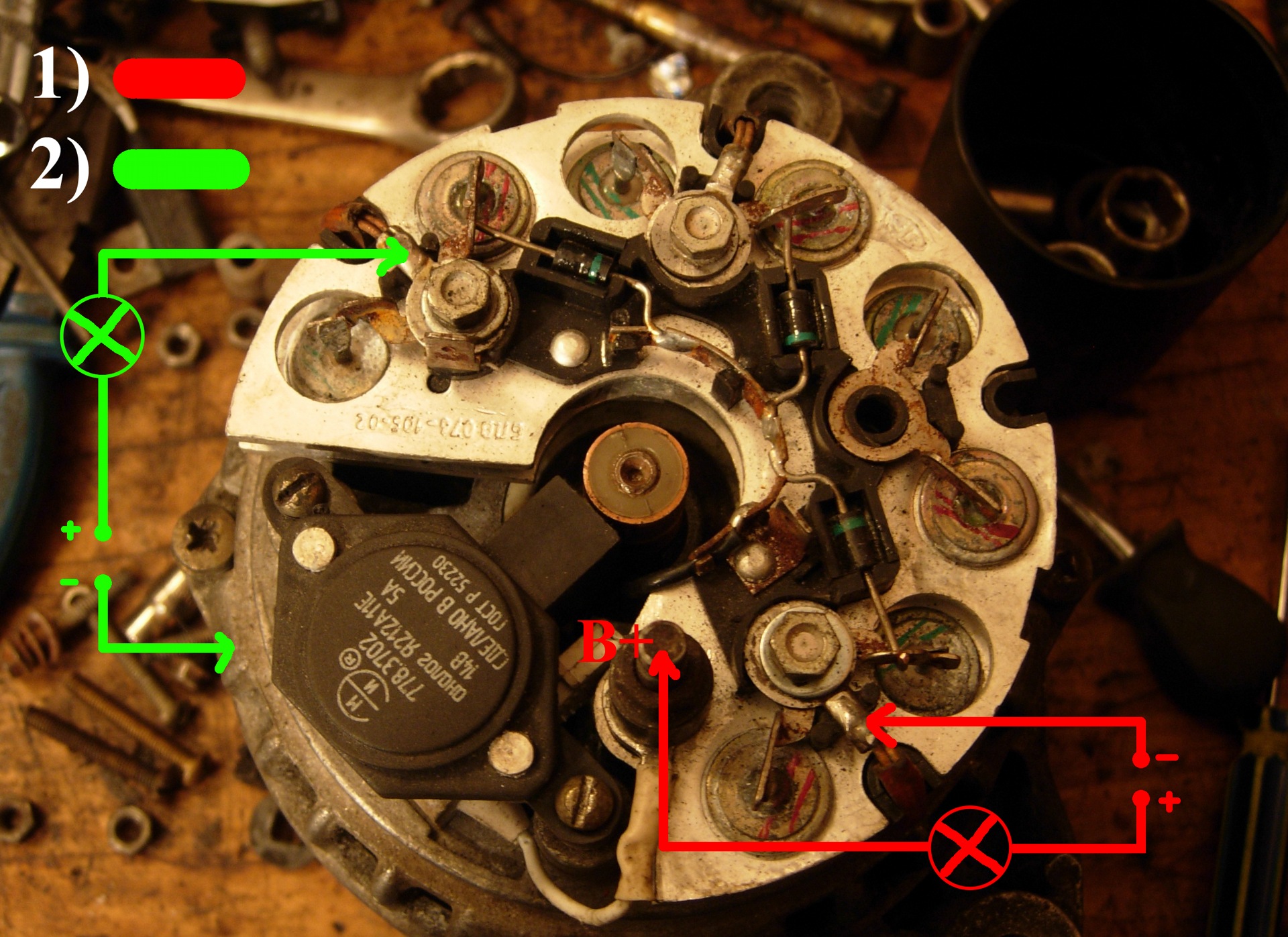

Проверяем лампочкой на 12 вольт
Если у вас нет подходящего прибора, воспользуйтесь лампой на 12 вольт и аккумулятором. Соедините их, аккуратно зачистив провода для проверки. При одном подключении к диоду лампа загорится, при другом – останется выключенной. Это указывает на исправность диода.
Существует другой метод проверки с лампой, не требующий разборки генератора, но он позволяет проверить только группы диодов. Соберите ту же схему с лампой и аккумулятором, оставив свободные концы в разрыве цепи. Измерения проводятся в четыре этапа:
- Читайте также:
- Первый этап. Проверка всех диодов. Один конец подключите к минусовой клемме генератора, другой – к выходному контакту «30». Если лампа загорелась, это указывает на короткое замыкание в цепи диодов.
- Второй этап. Проверка минусовой группы полупроводников. Минус подключите к массе генератора, плюс – к болту, на котором установлен диодный мост. Если лампочка загорелась или мигнула, это свидетельствует о неисправности в минусовой группе.
- Третий этап. Проверка плюсовой группы диодов. Минусовой конец лампы подключите к болту крепления диодного моста, плюс – к выводу «30». Если лампа загорелась, это указывает на короткое замыкание.
- Четвертый этап. Проверка второстепенной группы. Минусовой конец остается на том же месте, плюс подключается к контактному выводу «61». Если лампа загорелась, это также указывает на неисправность.
Таким образом, проверка диодного моста проста и не требует специальных знаний в электротехнике.

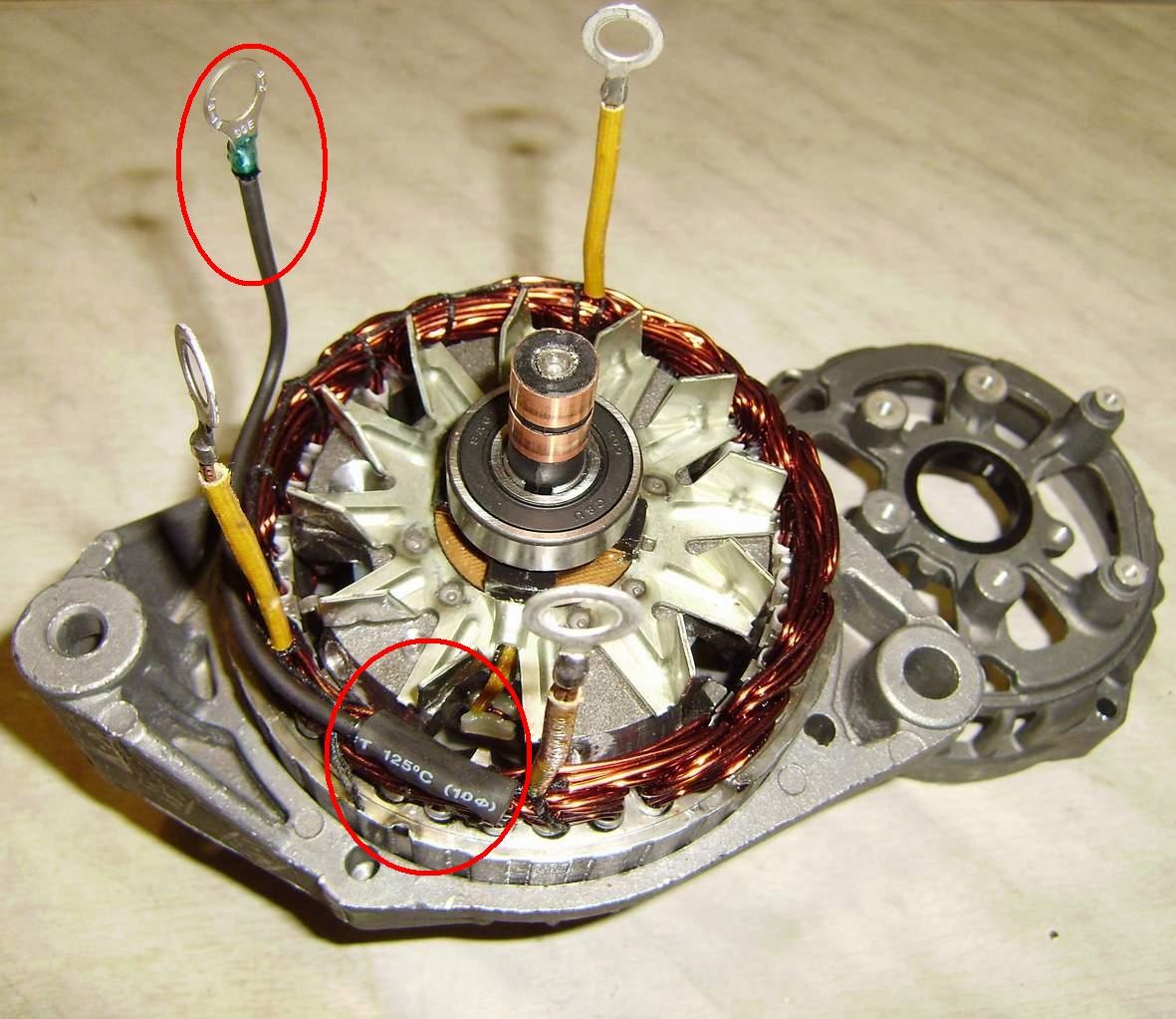

Советы по замене диодного моста
При замене диодного моста важно учитывать несколько ключевых моментов, чтобы обеспечить правильную работу устройства и избежать повторных поломок. Вот несколько советов, которые помогут вам в этом процессе:
- Выбор правильного диодного моста: Перед покупкой нового диодного моста убедитесь, что его характеристики соответствуют требованиям вашего устройства. Обратите внимание на максимальное напряжение и ток, которые может выдерживать диодный мост. Эти параметры должны быть выше, чем те, которые будут использоваться в вашем устройстве.
- Проверка на совместимость: Убедитесь, что новый диодный мост подходит по размерам и конфигурации к вашему устройству. Некоторые модели могут иметь разные выводы или размеры, что может затруднить установку.
- Подготовка рабочего места: Перед началом работы подготовьте чистое и хорошо освещенное рабочее место. Убедитесь, что у вас есть все необходимые инструменты, такие как паяльник, припой, мультиметр и другие инструменты, которые могут понадобиться для демонтажа и установки диодного моста.
- Отключение питания: Прежде чем начать замену, обязательно отключите устройство от источника питания. Это поможет избежать электрических ударов и повреждений оборудования.
- Правильная пайка: При установке нового диодного моста следите за тем, чтобы пайка была выполнена качественно. Плохая пайка может привести к перегреву и выходу из строя диода. Используйте достаточное количество припоя и убедитесь, что соединения надежные.
- Тестирование после замены: После установки нового диодного моста обязательно протестируйте устройство с помощью мультиметра. Проверьте, что диодный мост работает корректно и не имеет короткого замыкания. Это поможет избежать дальнейших проблем и обеспечит надежную работу устройства.
- Регулярное обслуживание: После замены диодного моста рекомендуется периодически проверять его состояние. Это поможет выявить возможные проблемы на ранней стадии и продлить срок службы устройства.
Следуя этим советам, вы сможете успешно заменить диодный мост и обеспечить надежную работу вашего устройства на долгие годы.
Вопрос-ответ
Какой режим мультиметра использовать для проверки диодного моста?
Для проверки диодного моста рекомендуется использовать режим измерения сопротивления (омметр) или режим проверки диодов. Это позволит вам определить, исправен ли диодный мост и нет ли в нем короткого замыкания.
Как правильно подключить мультиметр для проверки диодного моста?
Подключите щупы мультиметра к выводам диодов в мосте: один щуп к аноду, другой к катоду. При правильном подключении мультиметр должен показать низкое сопротивление (обычно в пределах 0,5-0,7 Ом). Затем поменяйте местами щупы — в этом случае мультиметр должен показать бесконечное сопротивление.
Что делать, если диодный мост не проходит проверку?
Если диодный мост не проходит проверку, это может указывать на его неисправность. В таком случае рекомендуется заменить диодный мост на новый, так как неисправный мост может привести к неправильной работе устройства или его повреждению.
Советы
СОВЕТ №1
Перед началом проверки диодного моста убедитесь, что устройство отключено от сети и конденсаторы разряжены. Это поможет избежать электрического удара и повреждения мультиметра.
СОВЕТ №2
Настройте мультиметр на режим измерения сопротивления (Ом). Это позволит вам проверить каждый диод в мосту на предмет его работоспособности, определяя, пропускает ли он ток в одном направлении.
-
Читайте также:
СОВЕТ №3
Проверьте каждый диод поочередно, подключив щупы мультиметра к его выводам. Вы должны увидеть низкое сопротивление (обычно менее 1 Ом) в одном направлении и бесконечное сопротивление в другом. Если результаты отличаются, диод неисправен.
СОВЕТ №4
После проверки всех диодов в мосту, не забудьте протестировать выходные контакты моста. Это поможет убедиться, что он правильно преобразует переменный ток в постоянный и работает как следует.
