Датчик Холла — ключевой элемент системы зажигания и управления двигателем автомобилей ВАЗ, обеспечивающий определение положения коленчатого вала и синхронизацию работы двигателя. Важно знать, как проверять этот датчик, чтобы избежать проблем с запуском и работой автомобиля. В статье рассмотрим признаки неисправности датчика Холла и предоставим пошаговую инструкцию по его проверке, что поможет своевременно выявить и устранить неисправности.
Назначение датчика

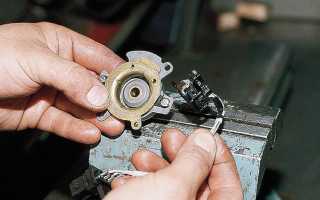

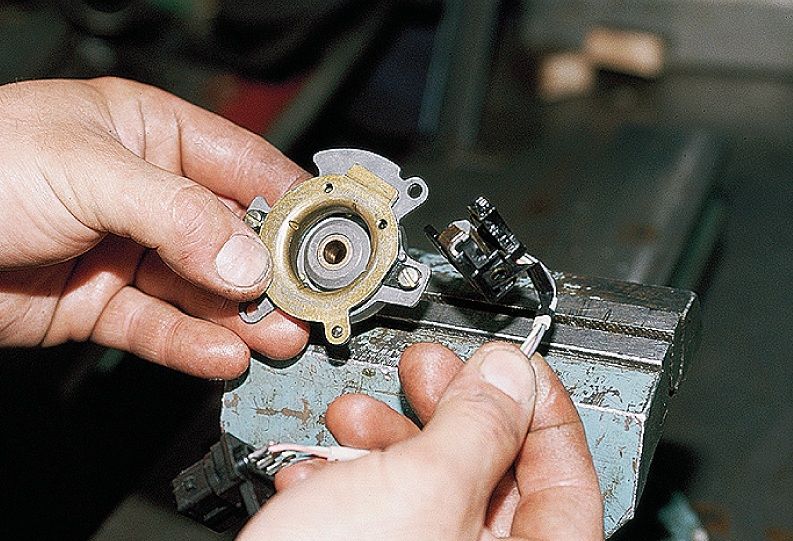

Этот датчик устанавливается рядом с трамблером и связан с распределительным валом двигателя. Датчик Холла заменил устаревшую контактную систему зажигания, которая усложняла запуск двигателя в плохую погоду и при обгорании контактов. Устройство включает вал с пластиной в форме короны, имеющей зубцы, соответствующие числу цилиндров двигателя. Внутри датчика установлен постоянный магнит.
При запуске двигателя распределительный вал вращается, приводя в движение вал датчика. Металлические лопасти пересекают пространство внутри устройства, создавая импульсное напряжение, которое передается на катушку зажигания. Внутри катушки напряжение преобразуется в высоковольтное и возвращается в трамблер для распределения по цилиндрам.
Проверка датчика Холла на автомобилях ВАЗ является важной процедурой для обеспечения корректной работы системы зажигания. Эксперты рекомендуют начать с визуального осмотра устройства на наличие механических повреждений и загрязнений. Затем следует использовать мультиметр для измерения сопротивления: при исправном датчике оно должно находиться в пределах 1-2 кОм. Также стоит проверить выходное напряжение датчика при вращении коленчатого вала. Если напряжение отсутствует или находится вне нормы, это может свидетельствовать о неисправности. Важно помнить, что замена датчика должна производиться только при подтвержденной неисправности, чтобы избежать ненужных затрат. Регулярная диагностика и своевременное обслуживание помогут избежать серьезных проблем с двигателем.
Как проверить датчик Холла?
Проверка датчика Холла выполняется для выявления его неисправности. Поводом для проверки могут служить следующие признаки неисправности:
- Неустойчивость работы двигателя. Выражается в частом изменении оборотов, а также вибрации двигателя, которая бывает, обычно, при его попытке заглохнуть. Кроме того, вполне возможно, что во время движения автомобиль дергается и развивает не полную мощность.
- Проблемы с запуском. Если двигатель заводится на сразу или совсем не заводится, имеет место быть проверка датчика.
- Любое непредсказуемое поведение ДВС, например, его внезапная останока – тоже может быть из-за неисправного датчика Холла.
Если в вашем случае происходит что-то из этого списка, то необходимо сразу же проверить датчик. Для контроля его работоспособности можно применять следующие способы, которыми уже давно пользуются опытные автолюбители:
- Первый способ самый популярный и, пожалуй, самый точный. Для этого можно попросить на время заведомо исправный датчик у своего соседа по гаражу или знакомого, установить на автомобиль и проверить работу двигателя. Если перечисленные проблемы сразу же исчезли, значит, вам необходимо приобрести новый.
- Если же вы не имеете возможности найти исправное устройство, можно воспользоваться другим методом, который имитирует работу датчика. Для этого вытащите его штекер со стороны трамблера и включите зажигание. Замкните выходы 3 и 6. Если вы наблюдаете небольшое искрение, значит, датчик нуждается в замене.
- Следующий метод используется уже более грамотными мастерами. В этом случае вам понадобится самый обычный вольтметр. С помощью его щупов нужно замерить выходное напряжение датчика, которое должно соответствовать диапазону значений от 0,4 до 11 Вольт.
-
Последний метод не предусматривает использование вольтметра, но тоже может помочь при диагностике неисправности. Вам необходимо лишь выполнить следующее: вывод трансформатора нужно подключить к самой обычной свече зажигания, а ее резьбовое соединение, которое используется для крепления, подключить к «массе». Каретку с датчиком снимите и включите в разъем проводов. После этого, включите зажигание, а возле контактов проведите металлической отверткой, если устройство рабочее, то должна появиться искра.
Это все способы, с помощью которых можно проверить датчик Холла. Не исключено, что существуют и другие методы. Сразу после проверки, в случае выявления неисправности, датчик необходимо заменить, тогда работа двигателя сразу выйдет на нормальный уровень.
| Метод проверки | Описание метода | Результат (исправен/неисправен) |
|---|---|---|
| Визуальный осмотр | Проверка датчика на наличие видимых повреждений (трещины, оплавления, коррозия) | Нет повреждений – возможно исправен; Наличие повреждений – вероятно неисправен |
| Проверка мультиметром (измерение сопротивления) | Измерение сопротивления между выводами датчика. Значения сопротивления указаны в технической документации на конкретный датчик. | Сопротивление соответствует спецификации – возможно исправен; Сопротивление не соответствует спецификации или отсутствует – неисправен |
| Проверка мультиметром (измерение напряжения) | Измерение напряжения на выводах датчика при вращении коленчатого вала (или распредвала, в зависимости от типа датчика). | Напряжение изменяется при вращении – исправен; Напряжение отсутствует или не изменяется – неисправен |
| Проверка осциллографом | Наблюдение формы сигнала на выводах датчика при вращении коленчатого вала (или распредвала). | Сигнал соответствует спецификации – исправен; Сигнал искажен, отсутствует или имеет неправильную форму – неисправен |
Интересные факты
Вот несколько интересных фактов о проверке датчика Холла на автомобилях ВАЗ:
-
Принцип работы: Датчик Холла работает на основе эффекта Холла, который был открыт американским физиком Эдвардом Холлом в 1879 году. Он использует магнитное поле для определения положения коленчатого вала или распределительного вала, что критически важно для работы системы зажигания и впрыска топлива.
-
Методы проверки: Для проверки датчика Холла на ВАЗ можно использовать мультиметр. При отсутствии специального оборудования, достаточно измерить сопротивление между выводами датчика. Обычно оно должно находиться в пределах 1-2 кОм. Также можно проверить выходное напряжение датчика при вращении вала — оно должно изменяться в зависимости от положения магнита.
-
Частые неисправности: Одной из распространенных причин выхода из строя датчика Холла является загрязнение или повреждение его контактов. Поэтому перед проверкой рекомендуется очистить разъем и проверить целостность проводки. Также стоит обратить внимание на наличие трещин или повреждений самого датчика, так как это может привести к неправильной работе системы зажигания.
Возможные неисправности и их симптомы
Датчик Холла является важным элементом системы зажигания и управления двигателем на автомобилях ВАЗ. Его неисправности могут привести к различным проблемам в работе двигателя, поэтому важно знать, какие симптомы могут указывать на его неисправность.
Одним из первых признаков неисправности датчика Холла является затрудненный запуск двигателя. Если при повороте ключа зажигания двигатель не запускается или запускается с трудом, это может свидетельствовать о том, что датчик не передает сигналы на блок управления двигателем.
Читайте также:
Еще одним симптомом может быть нестабильная работа двигателя на холостом ходу. Если двигатель “троит”, работает с перебоями или глохнет, это может быть связано с неправильной работой датчика Холла, который не может корректно определять положение коленчатого вала.
Также стоит обратить внимание на поведение автомобиля при ускорении. Если при нажатии на педаль акселератора двигатель не реагирует должным образом, это может указывать на проблемы с датчиком. В таких случаях может наблюдаться резкое падение мощности или “провалы” в работе двигателя.
Кроме того, неисправный датчик Холла может вызывать ошибки в системе диагностики автомобиля. Если на приборной панели загорелся индикатор неисправности двигателя, это может быть связано с тем, что блок управления получает некорректные данные от датчика. В этом случае рекомендуется провести диагностику с использованием сканера для считывания кодов ошибок.
Не стоит забывать и о визуальных признаках неисправности. Если датчик Холла поврежден механически, например, в результате удара или коррозии, это также может привести к его неправильной работе. Важно регулярно проверять состояние проводки и разъемов, так как поврежденные контакты могут вызывать сбои в работе датчика.
В случае появления одного или нескольких из перечисленных симптомов, рекомендуется провести диагностику датчика Холла, чтобы избежать более серьезных проблем с двигателем и системой зажигания автомобиля ВАЗ.
Вопрос-ответ
Каковы основные признаки неисправности датчика Холла на ВАЗ?
Основные признаки неисправности датчика Холла включают нестабильную работу двигателя, трудности с запуском, а также появление ошибок в системе управления двигателем. Если двигатель не запускается или работает с перебоями, это может указывать на проблемы с датчиком.
Как правильно провести тестирование датчика Холла?
Для тестирования датчика Холла необходимо использовать мультиметр. Сначала отключите разъем датчика, затем проверьте сопротивление между выводами. Нормальное значение должно находиться в пределах 1000-2000 Ом. Также можно проверить выходное напряжение при вращении ротора: оно должно изменяться от 0 до 5 В.
Что делать, если датчик Холла неисправен?
Если датчик Холла оказался неисправным, его следует заменить. Для этого необходимо снять старый датчик, установить новый и подключить его к системе. После замены рекомендуется провести диагностику двигателя, чтобы убедиться в правильной работе нового датчика.
Советы
СОВЕТ №1
Перед началом проверки датчика Холла убедитесь, что автомобиль находится в безопасном положении, а ключ зажигания вынут. Это предотвратит случайное включение системы во время работы.
-
Читайте также:
СОВЕТ №2
Используйте мультиметр для проверки сопротивления датчика. Подключите щупы мультиметра к выводам датчика и проверьте, соответствует ли полученное значение норме, указанной в технической документации вашего автомобиля.
СОВЕТ №3
Проверьте целостность проводки, идущей к датчику Холла. Иногда проблема может заключаться не в самом датчике, а в поврежденных проводах или соединениях, которые могут вызывать перебои в работе.
СОВЕТ №4
Если у вас есть возможность, протестируйте датчик Холла на другом автомобиле с аналогичной системой. Это поможет вам убедиться в его работоспособности и исключить другие возможные неисправности в системе зажигания.
