Форсунка топливная — важный элемент системы впрыска, обеспечивающий распределение топлива в двигатель, что влияет на его производительность и экономичность. В статье рассмотрим диагностику неисправностей форсунок и дадим советы по ремонту, замене и чистке своими руками. Правильное обслуживание топливных форсунок поможет избежать дорогостоящих ремонтов и продлить срок службы автомобиля.
Устройство и принцип работы топливной форсунки

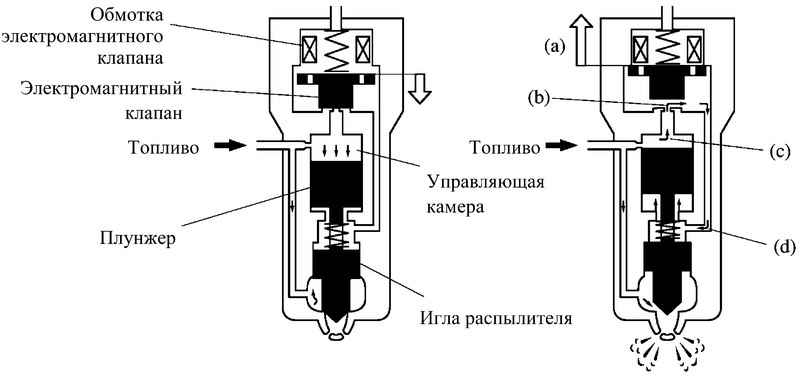

Форсунка — это электромагнитный клапан с распыляющим механизмом. Топливо поступает через штуцер под высоким давлением, проходит через жиклер и попадает в камеру гидравлического управления, соединенную с возвратной линией топлива. Управление жиклером осуществляется электромагнитным клапаном.
При закрытии жиклера давление на плунжер возрастает, превышая давление на иглу, что заставляет иглу опуститься на седло и перекрыть подачу топлива в камеру сгорания. При подаче электрического сигнала на электромагнитный клапан жиклер открывается, снижая гидравлическое давление в камере. Давление на плунжер уменьшается, и игла поднимается.
Таким образом, топливо впрыскивается в камеру сгорания до закрытия иглы. Эта система управления обеспечивает быстрое открытие и закрытие клапана, что позволяет эффективно подавать топливо и минимизировать его расход.
Работа форсунки делится на четыре этапа:
- Форсунка в закрытом состоянии под давлением.
- Открытие форсунки и впрыск топлива.
- Форсунка полностью открыта.
- Закрытие форсунки завершает впрыск топлива.
Все действия происходят благодаря электрическим импульсам от электронного блока управления двигателем. При выключении зажигания и остановке двигателя форсунка автоматически закрывается за счет возвратной пружины внутри корпуса.
Эксперты в области автомобильной техники подчеркивают важность регулярной диагностики и ремонта топливных форсунок. Эти компоненты играют ключевую роль в обеспечении эффективной работы двигателя, так как отвечают за распыление топлива в камеру сгорания. При возникновении проблем, таких как неравномерная работа двигателя или увеличение расхода топлива, специалисты рекомендуют проводить диагностику как можно скорее. Современные методы тестирования, включая ультразвуковую очистку и проверку на стенде, позволяют точно определить состояние форсунок. Ремонт может включать замену уплотнителей, чистку или полную замену форсунок. Профессиональный подход к диагностике и ремонту помогает избежать серьезных поломок и продлить срок службы автомобиля.
Диагностика неисправностей форсунок

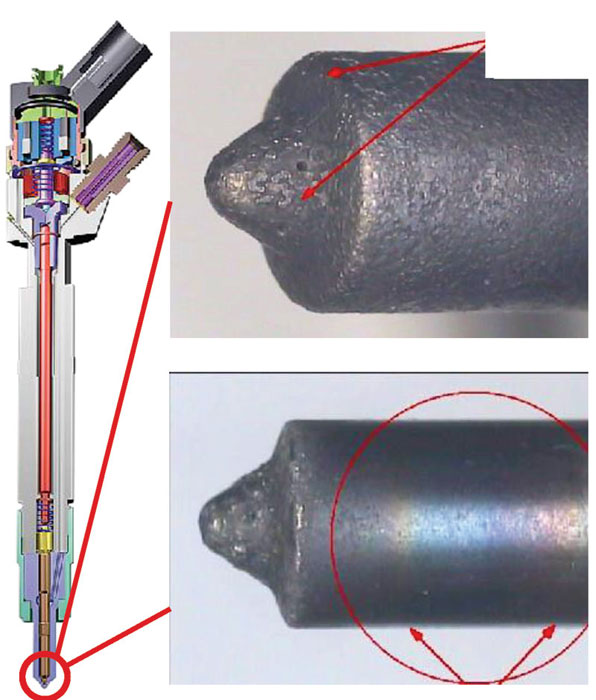

Как и любые другие детали автомобиля, форсунки тоже могут прийти в негодность. Чаще всего, это вызвано использованием некачественного топлива. В процессе работы, все детали внутри клапана охлаждаются за счет постоянного движения бензина. Как только двигатель останавливается, охлаждение прекращается. Инжекторы начинают принимать тепло, исходящее из нагретого двигателя. Остатки топлива внутри форсунки начинают испаряться и образовывать осадок, который оседает на отверстиях клапана. В результате, прохождение топлива, в дальнейшем, затрудняется и двигатель начинает работать неустойчиво (а то и вовсе «троит»). Другая неприятность, которая может коснуться форсунки – это нарушение герметичности клапана. Бензин начинает протекать, даже, когда двигатель не запущен. Последствием такого стояния может быть гидравлический удар. Бензин накапливается в цилиндре и при запуске двигателя, испытывает внезапное слишком высокое давление, которое приводит в негодность мотор.
Чтобы узнать о неисправности, можно обратить внимание на работу двигателя. Если он работает нестабильно и постоянно дергается – скорее всего, форсунка забита. Если же наблюдается повышенный расход топлива, примерно, на 2-3 литра превышающий номинальные значения, то форсунка протекает и необходимо срочно проводить ремонт или замену.
Поведение автомобиля на дороге тоже может многое рассказать об исправности инжекторов. Так как загрязнение форсунки сопровождается неустойчивой работой двигателя, следовательно, мощность мотора заметно снижается. Динамические характеристики ухудшаются, а максимальная скорость автомобиля заметно снижена.
Помимо всего прочего, на приборной панели может загореться специальный сигнализатор – «проверьте двигатель». В этом случае, ремонта не избежать.
| Признак неисправности | Возможная причина | Методы диагностики и ремонта |
|---|---|---|
| Двигатель не запускается или работает с перебоями | Засорение форсунки, низкое давление топлива, неисправность электромагнитного клапана, износ распылителя | Проверка давления топлива, проверка электрической цепи, проверка распыла форсунки (визуально, на стенде), ультразвуковая очистка или замена форсунки |
| Повышенный расход топлива | Неправильный угол распыла, подтекание форсунки, неполное закрытие иглы | Проверка герметичности форсунки, проверка угла распыла на стенде, ремонт или замена форсунки |
| Ухудшение динамики автомобиля | Недостаточное распыление топлива, низкое давление топлива, неисправность электронного блока управления | Проверка давления топлива, проверка параметров работы форсунки с помощью сканера, проверка распыла форсунки, ремонт или замена форсунки |
| Черный дым из выхлопной трубы | Переобогащенная топливная смесь, неисправность форсунки (заливает топливо) | Проверка распыла форсунки, проверка давления топлива, диагностика системы управления двигателем, ремонт или замена форсунки |
| Неравномерная работа двигателя | Неисправность одной или нескольких форсунок | Проверка работы каждой форсунки индивидуально, диагностика с помощью сканера, ремонт или замена неисправных форсунок |
| Снижение мощности двигателя | Недостаточное количество топлива, неисправность форсунки (недостаточный распыл) | Проверка давления топлива, проверка распыла форсунки, проверка электрической цепи, ремонт или замена форсунки |
Интересные факты
Вот несколько интересных фактов о диагностике и ремонте топливных форсунок:
-
Тестирование на стенде: Для диагностики состояния топливных форсунок часто используются специальные стенды, которые позволяют имитировать условия работы двигателя. На таких стендах можно проверить распыление топлива, его количество и давление, что помогает выявить проблемы, такие как засорение или неправильная работа форсунки.
-
Чистка ультразвуком: Один из самых эффективных методов восстановления работоспособности форсунок — это ультразвуковая чистка. Этот процесс позволяет удалить отложения и загрязнения, которые могут накапливаться на форсунках, не повреждая их. Ультразвук создает микроскопические пузырьки, которые разрушают загрязнения, что значительно улучшает производительность форсунок.
-
Влияние на экономию топлива: Состояние топливных форсунок напрямую влияет на расход топлива и выбросы вредных веществ. Неисправные форсунки могут привести к неправильному распылению топлива, что, в свою очередь, вызывает неэффективное сгорание и увеличивает расход топлива на 10-20%. Регулярная диагностика и обслуживание форсунок могут существенно снизить эксплуатационные расходы автомобиля.
Ремонт и замена форсунок ВАЗ
Форсунки автомобилей ВАЗ часто не выдерживают 100 тысяч километров пробега из-за низкого качества топлива в России. Замена форсунок не требует больших затрат на российские запчасти, но опытные автомобилисты рекомендуют использовать импортные аналоги. Существует также экономичный способ ремонта — чистка форсунок.
Для этого в двигатель добавляют специальные добавки, которые устраняют остатки внутри клапана. Рекомендуется проводить эту процедуру каждые 40 тысяч километров, что может продлить срок службы оригинальных деталей.

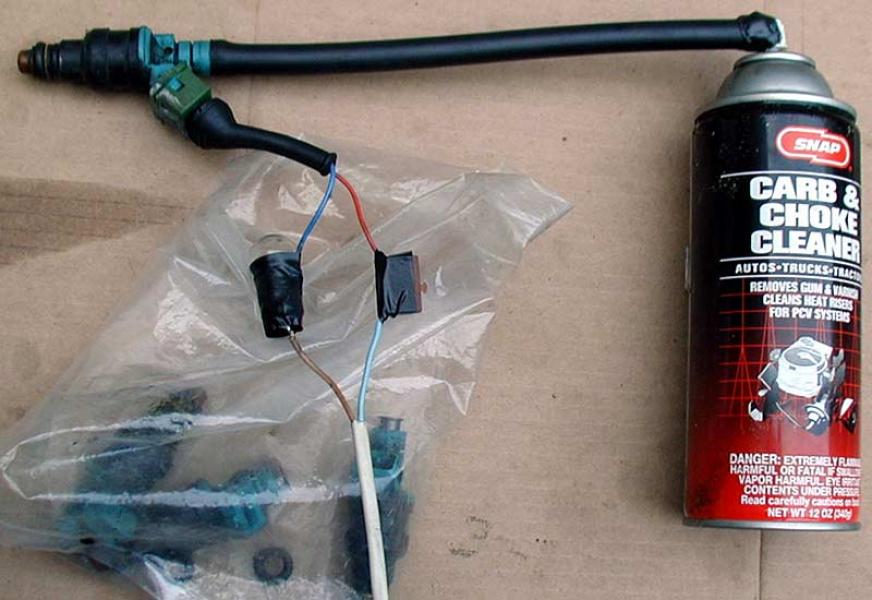

Как чистить топливные форсунки?
Если вы решили провести чистку данной детали, то заранее приобретите специальное средство. Продавцы в магазинах автозапчастей помогут вам определиться с маркой средства, которая лучше всего подойдет именно для вашего автомобиля.
Очищающее средство представляет собой специальную жидкость, которая не только очищает форсунки, но и другие элементы топливной системы, например, рампу. Его устанавливают рядом с автомобилем и присоединяют шланг с емкости к рампе инжектора. Посредством компрессора жидкость нагнетается в систему впрыска и очищает форсунки от грязи. Двигатель автомобиля должен быть обязательно запущен, чтобы средство полностью сгорело и вышло через выхлопную трубу.
Видео – Как заменить форсунку топливную
- Отключите питание, отсоединив «минусовую» клемму аккумулятора, чтобы избежать коротких замыканий и электрических проблем.
- Снимите ресивер с впускной трубы.
- Сбросьте давление в топливной системе и извлеките штекер из разъема форсунки. Отсоедините вакуумный шланг от регулятора давления топлива.
- Открутите оба винта, крепящие регулятор топлива, и аккуратно отодвиньте его от топливной рампы. Удалите все уплотнители и замените их на новые. Это касается и остальных деталей, которые будете снимать.
- Открутите трубку подачи топлива и отсоедините её от рампы. Затем открутите болты, крепящие рампу, и извлеките её вместе с шайбами.
- Поднимите рампу, замените форсунки и установите рампу на место. Сборка выполняется в обратном порядке.
Таким образом, вы можете самостоятельно выполнить ремонт и замену топливной форсунки ВАЗ. Это несложная задача, с которой вы справитесь без помощи автосервиса.
- Читайте также:
Советы по выбору и покупке новых форсунок
При выборе и покупке новых топливных форсунок важно учитывать несколько ключевых факторов, которые помогут обеспечить оптимальную работу двигателя и его долговечность. Ниже приведены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Определите тип форсунки
Существует несколько типов топливных форсунок, включая механические и электронные. Механические форсунки чаще всего используются в старых моделях автомобилей, тогда как электронные форсунки более распространены в современных автомобилях. Убедитесь, что вы знаете, какой тип форсунки подходит для вашего автомобиля, прежде чем совершать покупку.
2. Проверьте совместимость
Перед покупкой новых форсунок обязательно проверьте их совместимость с вашим автомобилем. Это можно сделать, обратившись к руководству пользователя или консультируясь с профессионалами. Также стоит обратить внимание на номер детали, чтобы убедиться, что новая форсунка соответствует оригинальной.
3. Изучите производителя
Выбор надежного производителя имеет большое значение. Известные бренды, такие как Bosch, Denso и Delphi, зарекомендовали себя на рынке и предлагают качественные продукты. Изучите отзывы и рейтинги производителей, чтобы выбрать наиболее подходящий вариант.
4. Обратите внимание на цену
Цены на форсунки могут значительно варьироваться в зависимости от производителя и типа. Не стоит выбирать самые дешевые варианты, так как это может привести к проблемам с качеством и долговечностью. Однако и слишком высокая цена не всегда гарантирует отличное качество. Сравните цены разных производителей и выберите оптимальный вариант, который соответствует вашему бюджету.
5. Проверьте наличие гарантии
При покупке новых форсунок обязательно уточните наличие гарантии. Качественные производители обычно предлагают гарантию на свои изделия, что свидетельствует о доверии к своему продукту. Гарантия может варьироваться от нескольких месяцев до нескольких лет, в зависимости от производителя.
6. Рассмотрите возможность покупки в комплекте
Если вы планируете замену нескольких форсунок, рассмотрите возможность покупки их в комплекте. Это может быть более выгодным вариантом, так как многие производители предлагают скидки на комплектные поставки. Кроме того, замена всех форсунок одновременно может улучшить работу двигателя и снизить риск возникновения проблем в будущем.
7. Не забывайте о профессиональной установке
Даже если вы выбрали качественные форсунки, неправильная установка может привести к серьезным проблемам. Рекомендуется доверить установку профессионалам, которые имеют опыт работы с топливными системами. Это поможет избежать ошибок и обеспечит правильную работу новых форсунок.
Следуя этим советам, вы сможете выбрать и приобрести качественные топливные форсунки, которые будут служить долго и эффективно, обеспечивая надежную работу вашего автомобиля.
Читайте также:
Вопрос-ответ
Как определить, что форсунка требует диагностики?
Симптомы, указывающие на необходимость диагностики форсунки, могут включать неравномерную работу двигателя, увеличение расхода топлива, появление черного дыма из выхлопной трубы и затрудненный запуск. Если вы заметили один или несколько из этих признаков, стоит провести диагностику форсунок.
Какие методы используются для диагностики форсунок?
Существует несколько методов диагностики форсунок, включая визуальный осмотр, проверку давления топлива, тестирование на стенде и использование ультразвуковой очистки. Каждый из этих методов помогает выявить проблемы, такие как засорение или неправильная работа форсунки.
Можно ли самостоятельно отремонтировать форсунку?
Хотя некоторые владельцы автомобилей могут попытаться отремонтировать форсунку самостоятельно, это требует специальных знаний и инструментов. В большинстве случаев рекомендуется обратиться к профессионалам, так как неправильный ремонт может привести к серьезным повреждениям двигателя.
Советы
СОВЕТ №1
Перед началом диагностики форсунок, обязательно проверьте уровень топлива в баке. Низкий уровень может привести к неправильной работе системы впрыска и затруднить диагностику.
СОВЕТ №2
Используйте специализированные диагностические инструменты, такие как сканеры OBD-II, чтобы выявить коды ошибок, связанные с работой форсунок. Это поможет быстрее определить причину неисправности.
СОВЕТ №3
Регулярно очищайте форсунки с помощью специальных промывочных жидкостей или ультразвуковой очистки. Это поможет предотвратить накопление отложений и продлить срок службы форсунок.
СОВЕТ №4
Если вы заметили проблемы с работой двигателя, такие как перебои в работе или повышенный расход топлива, не откладывайте диагностику форсунок. Раннее выявление проблемы может сэкономить вам деньги на ремонте в будущем.
