В статье рассмотрим электропроводку мотоцикла Ява 350, источники питания и основные электрические компоненты. Предоставим видео-инструкцию по монтажу проводки и схемы для понимания электрической системы мотоцикла. Эта информация будет полезна как опытным механикам, так и новичкам, желающим самостоятельно обслуживать и модернизировать свою технику.
Фантастическая популярность
В 70-е годы отечественная промышленность активно развивалась и предлагала потребителям различные модели мотоциклов (см. также статью о схеме проводки мотоцикла Урал).
Тем не менее:
- по сочетанию скорости и комфорта;
- а также по надежности и простоте самостоятельного обслуживания;

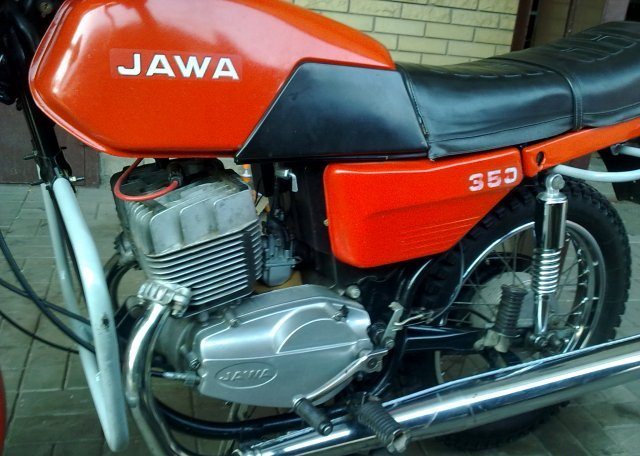

мотоциклы из Чехословакии не имели себе равных. Это подтверждается статистикой: в 1976 году в стране насчитывалось более 1 000 000 владельцев мотоциклов семейства JAWA.
Такой высокий уровень популярности можно объяснить несколькими причинами – у граждан не было возможности путешествовать на автомобиле:
- Даже если у кого-то были средства на покупку, легковой автомобиль приходилось ждать в очереди несколько лет;
- Отечественные мотоциклы отличались низкой надежностью и не подходили для комфортных длительных поездок (см. также о деталях схемы проводки ИЖ Планета 5).
Справочно: индекс «350» мотоцикла чешского производства указывает на объем двигателя, равный 350 куб. см.
Двухцилиндровый мотор имел мощность от 12 до 18 л.с. в зависимости от года выпуска.
Эксперты отмечают, что электропроводка мотоцикла Ява 350 играет ключевую роль в функционировании электрооборудования. Основным источником питания является генератор переменного тока, который обеспечивает зарядку аккумулятора и питание всех электрических компонентов. Важно, что система включает в себя как основные, так и вспомогательные элементы, такие как реле, предохранители и переключатели, которые обеспечивают надежность и безопасность работы.
Специалисты подчеркивают, что правильная схема подключения и качественные электрические компоненты критически важны для предотвращения коротких замыканий и перегрузок. Также стоит отметить, что использование современных материалов и технологий может значительно повысить эффективность работы электросистемы. В результате, грамотная настройка и обслуживание электропроводки Ява 350 способствуют не только стабильной работе мотоцикла, но и увеличению срока службы его электрических компонентов.
![ЩЕТКИ генератора ЯВА/JAWA 12V, 350, 638, 639 [ на выбор ] от разных производителей...](https://i.ytimg.com/vi/qA_ue2jDwWE/maxresdefault.jpg)
Особенности комплектации
Мотоцикл поставлялся в СССР в нескольких модификациях:
- «JAWA 250» модели 559-07 – вариант с 6В оборудованием и 250 кубовым мотором мощностью 12 л.с. Выпускался с 1969 года;
- «JAWA 350» модели 634-04 – вариант с 6В оборудованием и 350 кубовым мотором мощностью 16 л.с. Выпускался с 1973 года;
- «JAWA 350» модели 634-08 – вариант с 12В оборудованием на 16-ти дюймовых колесах. Выпускался с 1977 года;
- «JAWA 350» модели 638 – последняя из поставлявшихся в СССР моделей. Выпускался с 1986 года и отличался увеличенными до 18-ти дюймов колесами и иной формой рамы.
| Источник питания/Компонент | Назначение | Особенности/Примечания |
|---|---|---|
| Аккумуляторная батарея (АКБ) | Основной источник питания для запуска двигателя и работы электрооборудования при выключенном двигателе. | Обычно 6В или 12В (в зависимости от модели Явы). Требует регулярной проверки уровня электролита и подзарядки. |
| Генератор | Вырабатывает электрический ток для питания электрооборудования и зарядки АКБ во время работы двигателя. | Переменного тока. Состоит из статора и ротора. Выходное напряжение регулируется реле-регулятором. |
| Реле-регулятор (РР) | Поддерживает стабильное напряжение в бортовой сети, предотвращая перезарядку или недозарядку АКБ. | Защищает электрооборудование от скачков напряжения. Может быть механическим или электронным. |
| Замок зажигания | Включает/выключает подачу питания на основные цепи мотоцикла (зажигание, свет, стартер). | Имеет несколько положений (выкл., вкл., габариты, стартер). |
| Катушка зажигания | Преобразует низкое напряжение АКБ в высокое напряжение, необходимое для образования искры на свече зажигания. | По одной катушке на каждый цилиндр (для двухцилиндровых Яв). |
| Прерыватель-распределитель (контакты) | Отвечает за своевременное прерывание первичной цепи катушки зажигания, создавая высоковольтный импульс. | Требует периодической регулировки зазора контактов. В некоторых моделях заменен электронным зажиганием. |
| Конденсатор | Сглаживает искрение на контактах прерывателя, увеличивая срок их службы и улучшая искрообразование. | Подключен параллельно контактам прерывателя. |
| Свечи зажигания | Создают искру для воспламенения топливовоздушной смеси в цилиндре двигателя. | Требуют регулярной очистки и замены. Важен правильный калильный зазор. |
| Фара (ближний/дальний свет) | Обеспечивает освещение дороги в темное время суток. | Состоит из лампы накаливания (галогенной) и отражателя. |
| Задний фонарь (габарит/стоп-сигнал) | Обозначает мотоцикл сзади и сигнализирует о торможении. | Двухнитевая лампа или две отдельные лампы. |
| Указатели поворотов | Сигнализируют о намерении изменить направление движения. | Работают в паре с реле поворотов. |
| Реле поворотов | Обеспечивает прерывистое мигание ламп указателей поворотов. | Электромеханическое или электронное. |
| Звуковой сигнал (клаксон) | Подает звуковой сигнал для предупреждения других участников движения. | Электромеханический. |
| Приборная панель (спидометр, тахометр, контрольные лампы) | Отображает информацию о скорости, оборотах двигателя, состоянии АКБ, включении света и т.д. | Включает лампы нейтрали, давления масла (если есть), заряда АКБ, дальнего света. |
| Предохранители | Защищают электрические цепи от перегрузок и коротких замыканий. | Различных номиналов (Ампер). Расположены в блоке предохранителей. |
| Проводка | Соединяет все электрические компоненты мотоцикла. | Различного сечения и цвета для идентификации цепей. |
| Выключатели (света, поворотов, звукового сигнала) | Управляют работой соответствующих электрических компонентов. | Расположены на руле или приборной панели. |
Интересные факты
Вот несколько интересных фактов о электропроводке мотоцикла Ява 350 и его электрических компонентах:
-
Система зажигания: Ява 350 использует систему зажигания с магнитным генератором, что позволяет избежать необходимости в аккумуляторе для запуска двигателя. Это делает мотоцикл более надежным в условиях, где доступ к электроэнергии ограничен.
-
Электрическая схема: Электропроводка Ява 350 включает в себя несколько ключевых компонентов, таких как реле, предохранители и переключатели, которые обеспечивают безопасность и функциональность. Интересно, что многие владельцы мотоциклов Ява 350 модифицируют оригинальную схему, добавляя дополнительные элементы, такие как светодиодные фары и современные аккумуляторы, что улучшает освещение и общую надежность.
-
Питание электрооборудования: На Ява 350 электрооборудование, включая фары, поворотники и приборную панель, питается от генератора, который вырабатывает переменный ток. Этот ток затем преобразуется в постоянный с помощью выпрямителя, что позволяет использовать стандартные 12-вольтовые компоненты, что делает мотоцикл более универсальным для модернизации.
Эти факты подчеркивают как технические особенности, так и возможности для модификации электросистемы мотоцикла Ява 350.
Источники питания электрооборудования

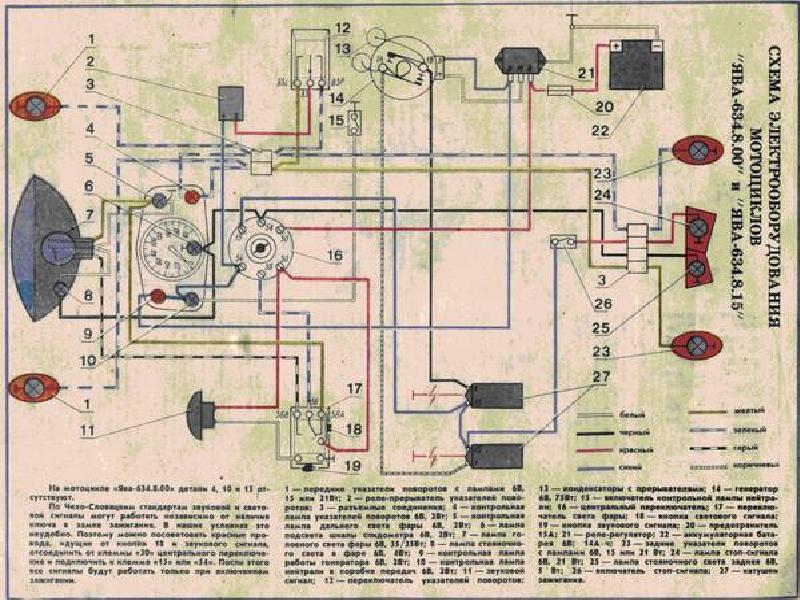

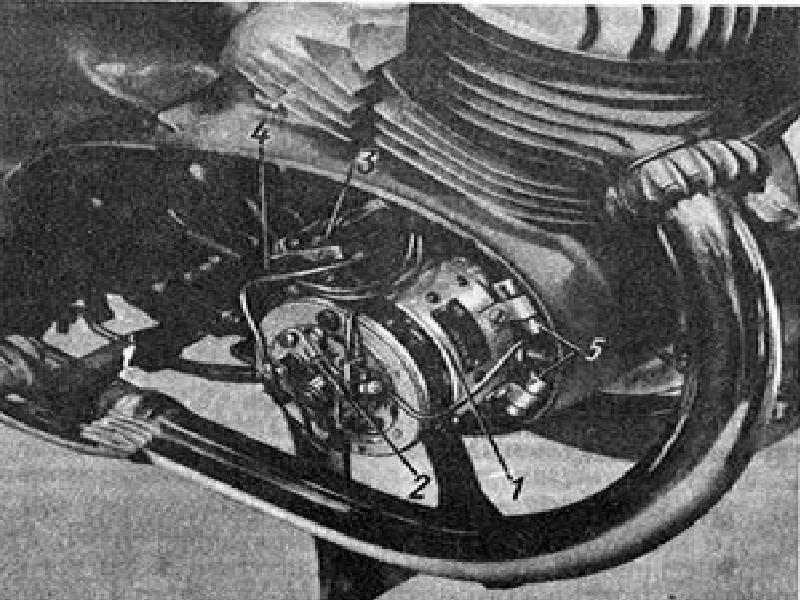

Чешский мотоцикл отличался уникальным генератором, который позволял использовать Яву без необходимости в аккумуляторной батарее. В его конструкции был реализован метод возбуждения электрического тока, достаточный для создания искры при запуске двигателя.
На представленной схеме обозначены следующие элементы:
- статор генератора JAWA;
- рычаг прерывателя;
- электронный регулятор напряжения;
- панель реле-регулятора с четырьмя клеммами;
- два конденсатора – по одному на каждый цилиндр.
Для справки: генератор представлял собой систему изолированных радиальных ламелей. Внутри статора находились катушки и вращающийся ротор с обмоткой.
В процессе вращения в обмотке возбуждения создавалось магнитное поле, а переменный ток преобразовывался в постоянный с помощью электронного преобразователя.
Аккумуляторная батарея
Вместе с новым мотоциклом в комплекте шла аккумуляторная батарея щелочного типа на 14 Ампер-часов.
Ее особенность заключалась в том, что:
- АКБ поставлялась в сухозаряженном состоянии;
- Перед эксплуатацией требовалось заполнить ее электролитом;
- Рекомендовалось зарядить АКБ перед началом работы в течение 5-6 часов.
На практике все происходило иначе:
- Счастливый владелец привозил с собой в магазин готовый электролит;
- Заполнял им емкости АКБ;
- Заводил мотоцикл «с толкача»;
- Эксплуатировал (ехал домой).
Справочно: рекомендуемый производителем дополнительный заряд батареи нужен для того, чтобы свинцовые пластины пропитались электролитом под воздействием электрического тока.
Благодаря этому, ресурс АКБ возрастал до 4-5 лет, тогда как нарушение этой рекомендации сокращало срок службы до 1-2 лет.
Электрические компоненты мотоцикла
Проводка мотоцикла Ява 350 была широко известна среди моделей своего времени (также обратите внимание на схему проводки ИЖ Юпитер 5).
На чешской версии использовалась однопроводная система на 6 вольт, которая обеспечивала питание для:
- системы зажигания;
- габаритных огней с указателями поворотов и освещением;
- головного света.
В освещение мотоцикла Ява входят:
- Читайте также:
- передние лампы указателей поворотов (21Вт);
- задние лампы указателей поворотов (21Вт);
- лампы подсветки тахометра (28Вт);
- лампы подсветки спидометра (2Вт);
- контрольная лампа оранжевого цвета для указателей поворотов (2Вт);
- зеленая лампа, сигнализирующая о нейтральном положении трансмиссии (2Вт);
- красная лампа контроля генератора (2Вт).
Кроме того, проводка Ява 350 включает в себя управляющие элементы для функционирования электрических схем мотоцикла:
- Реле-прерыватель для указателей поворотов;
- Замок зажигания;
- Звуковой сигнал;
- Реле зарядки аккумулятора;
- Включатель стоп-сигнала;
- Аварийный выключатель зажигания.
В заключение, надеемся, что данная статья и видео о характеристиках мотоциклов JAWA окажутся полезными для вас в процессе эксплуатации. А цветные схемы помогут вам правильно выполнять техническое обслуживание.
Системы освещения и сигнализации
Системы освещения и сигнализации мотоцикла Ява 350 играют ключевую роль в обеспечении безопасности и комфорта при эксплуатации. Эти системы включают в себя фары, поворотники, стоп-сигналы и другие элементы, которые обеспечивают видимость и информируют других участников дорожного движения о намерениях мотоциклиста.
Фары мотоцикла Ява 350, как правило, состоят из главной и дополнительной лампы. Главная фара отвечает за основное освещение дороги, а дополнительная может использоваться для дальнего света. Важно отметить, что фары работают от генератора, который вырабатывает электричество во время работы двигателя. Это обеспечивает постоянное питание и минимизирует риск разрядки аккумулятора.
Поворотники и стоп-сигналы также являются важными компонентами системы освещения. Поворотники, как правило, располагаются спереди и сзади мотоцикла, и их работа осуществляется через реле, которое управляет включением и выключением ламп. Стоп-сигналы, расположенные на задней части мотоцикла, активируются при нажатии на тормоза, что позволяет другим водителям заранее увидеть намерение мотоциклиста остановиться.
Электрическая схема системы освещения Ява 350 включает в себя различные компоненты, такие как переключатели, реле и предохранители. Переключатели позволяют водителю управлять режимами работы фар (ближний/дальний свет), а также включать и выключать поворотники. Реле служат для управления потоком электричества к лампам, а предохранители защищают систему от коротких замыканий и перегрузок.
Кроме того, стоит отметить, что на мотоцикле Ява 350 могут быть установлены дополнительные элементы, такие как габаритные огни и подсветка номерного знака. Эти компоненты также подключаются к основной электрической системе и требуют правильной настройки для обеспечения их надежной работы.
Важным аспектом является регулярная проверка и обслуживание системы освещения и сигнализации. Необходимо следить за состоянием ламп, проводки и соединений, чтобы избежать неожиданных поломок во время эксплуатации. Замена перегоревших ламп и проверка работы всех элементов системы должны стать частью регулярного технического обслуживания мотоцикла.
Таким образом, системы освещения и сигнализации на мотоцикле Ява 350 являются важными элементами, которые обеспечивают безопасность и комфорт при движении. Правильное функционирование этих систем зависит от качественной электрической схемы, регулярного обслуживания и внимательного отношения владельца к состоянию электрооборудования.
Вопрос-ответ
Что является источником электрического тока в мотоцикле?
Электросеть мотоцикла состоит из элементов, которые вырабатывают энергию, элементов, которые энергию потребляют, и сети, распределяющей электропитание. Источниками электроэнергии являются генератор, аккумулятор и стартер. Последний считается источником, потому что запускает двигатель.
Какая максимальная скорость у Явы 350?
Объем мотора составляет 397 кубических сантиметров, а мощность – 27,7 лошадиных сил. Максимальная скорость, которую способен развить мотоцикл, составляет 130 километров в час.
Что вырабатывает ток на мотоцикле?
К источникам тока также причисляют стартер, потому что он служит при запуске двигателя. Стартер получает химическую энергию от аккумулятора и преобразует её в механическую для вращения коленчатого вала двигателя.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой Ява 350 обязательно ознакомьтесь с электрической схемой мотоцикла. Это поможет вам лучше понять, как устроены компоненты и где находятся основные соединения, что значительно упростит процесс ремонта или модернизации.
СОВЕТ №2
Используйте качественные электрические компоненты и провода. При замене или ремонте проводки выбирайте детали от проверенных производителей, чтобы избежать проблем с надежностью и долговечностью электрической системы мотоцикла.
СОВЕТ №3
Регулярно проверяйте состояние электропроводки и соединений. Периодический осмотр поможет выявить износ, коррозию или повреждения, что позволит предотвратить более серьезные проблемы в будущем.
СОВЕТ №4
При установке дополнительных электрических устройств, таких как фары или сигнализация, убедитесь, что они не перегружают существующую проводку. Рассмотрите возможность установки дополнительного реле или предохранителя для защиты системы.
