Электронный блок управления двигателем (ЭБУ) — ключевой компонент автомобилей, отвечающий за оптимизацию работы двигателя. В статье рассмотрим принцип работы ЭБУ, его виды и функции, а также распространенные неисправности. Понимание работы ЭБУ поможет автовладельцам ориентироваться в технических аспектах автомобиля и своевременно выявлять проблемы, что повысит надежность и долговечность транспортного средства.
Принцип работы ЭБУ

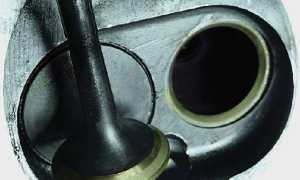

Топливо сгорает эффективно только при определенном соотношении с воздухом. При избытке горючего (переобогащенная смесь) оно не сгорает полностью, что увеличивает расход и образует сажу, оседающую на клапанах и поршневых кольцах. Это снижает компрессию и сокращает срок службы двигателя. При недостатке топлива (переобедненная смесь) сгорание происходит неравномерно, что может вызвать детонацию и микротрещины в поршне, шатуне и головке блока цилиндров (ГБЦ).
Важно корректировать соотношение топливовоздушной смеси в зависимости от режима работы двигателя. При резком ускорении или высокой нагрузке подача топлива увеличивается (обогащенная смесь) для предотвращения детонации и повышения крутящего момента. На холостом ходу или при низкой мощности количество горючего уменьшается (обедненная смесь) для предотвращения неполного сгорания и перерасхода топлива.

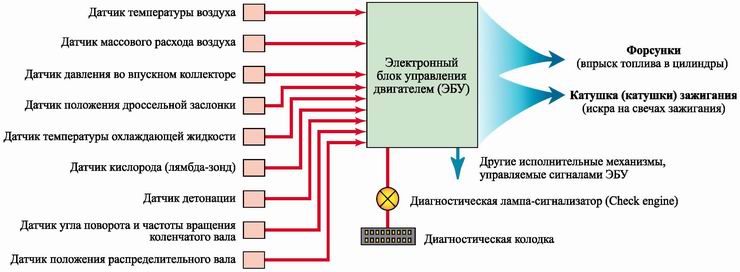

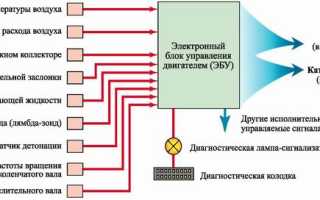

Электронный блок управления (ЭБУ) получает данные от датчиков, что позволяет ему определять режим работы двигателя, обороты и нагрузку. Датчик массового расхода воздуха (ДМРВ) предоставляет информацию для расчета необходимого количества топлива, так как подача горючего зависит от объема воздуха в цилиндрах. Датчик температуры помогает предсказать процесс сгорания, так как скорость сгорания отличается в холодном и прогретом двигателе. Датчик положения дроссельной заслонки (ДПДЗ) показывает, что водитель ожидает от мотора: чем сильнее нажата педаль акселератора, тем шире открыта дроссельная заслонка, увеличивая количество воздуха и крутящий момент.
Современные ЭБУ рассчитывают количество топлива для каждого рабочего цикла и отдельно для каждого цилиндра, что обеспечивает стабильную работу мотора и максимальное соотношение топлива и мощности. Получив данные со всех датчиков, ЭБУ определяет необходимое количество топлива для каждого цилиндра. По сигналам датчиков положения коленчатого (ДПКВ) и распределительного (ДПРВ) валов ЭБУ устанавливает время впрыска топлива. Затем контроллер определяет момент зажигания в каждом цилиндре.
Если сгорание происходит слишком быстро, это фиксирует датчик детонации (ДД). Получив сигнал от ДД, контроллер обогащает смесь и сохраняет информацию. Если детонация продолжается, контроллер изменяет время зажигания. Если это не помогает, ЭБУ выдает сигнал о неисправности двигателя «check engine». Датчики кислорода контролируют эффективность сгорания и работу каталитического нейтрализатора. Если уровень кислорода в выхлопных газах отличается от заданного, ЭБУ корректирует подачу топлива. Если этого недостаточно, ЭБУ активирует индикатор неисправности двигателя «check engine».
Эксперты в области автомобильной электроники подчеркивают важность электронного блока управления двигателем (ЭБУ) как ключевого элемента современных автомобилей. ЭБУ отвечает за управление работой двигателя, оптимизируя его производительность и снижая уровень выбросов. Специалисты отмечают, что благодаря сложным алгоритмам и датчикам, ЭБУ может адаптироваться к различным условиям эксплуатации, обеспечивая экономию топлива и повышение мощности.
Кроме того, эксперты акцентируют внимание на том, что ЭБУ играет важную роль в диагностике неисправностей. Современные системы позволяют быстро выявлять проблемы и проводить профилактическое обслуживание, что значительно увеличивает срок службы автомобиля. В условиях стремительного развития технологий, эксперты уверены, что ЭБУ будет продолжать эволюционировать, внедряя новые функции и улучшая взаимодействие с водителем.
Отличия блоков управления
ЭБУ старых моделей работали с ограниченным числом датчиков, поэтому не могли обеспечить качественной работы мотора и подготовки топливовоздушной смеси. Отсутствие поддержки датчика фазы (ДПРВ) приводило к тому, что контроллер не определял, какой именно цилиндр работает в данный момент, поэтому впрыскивал топливо не в камеру сгорания а в воздушный коллектор. Устройства, работающие в таком режиме, называли ЭБУ центрального впрыска.
Установка на двигатель датчика фазы позволила четко определять порядок работы цилиндров, благодаря чему производился расчет топлива отдельно для каждой камеры сгорания. Устройства, работающие в таком режиме, называли ЭБУ распределенного впрыска. Со временем ЭБУ становились все лучше и лучше. Поддержка датчика кислорода позволила точней регулировать сгорание топлива. Поддержка двух датчиков кислорода позволила перейти на более высокие нормы токсичности, ведь в этом случае можно было эффективно использовать каталитический нейтрализатор. Появление каждой новой модели ЭБУ приносило с собой новые функции снижающие расход топлива, повышающие мощность или ресурс двигателя, делающие управление автомобилем более комфортным.
Контроллер – сложное электронное устройство, микрокомпьютер, поэтому поломка или неправильная работа любого элемента приводит к нарушению функционирования всего ЭБУ. В большинстве случаев определить неисправность ЭБУ удается лишь методом исключения, проверяя работу всего инжектора. О том, как сделать это, читайте в статье «Диагностика инжектора».
| Компонент ЭБУ | Функция | Возможные неисправности и симптомы |
|---|---|---|
| Микропроцессор | Обработка сигналов от датчиков, вычисление параметров управления двигателем, формирование управляющих сигналов для исполнительных механизмов. | Не запускается двигатель, нестабильная работа двигателя, ошибки в работе систем. |
| Датчики (температуры, давления, расхода воздуха, положения коленвала и др.) | Предоставление информации о состоянии двигателя и окружающей среды. | Неправильные показания, некорректная работа двигателя, ошибки в работе систем. |
| Исполнительные механизмы (форсунки, дроссельная заслонка, зажигание) | Регулирование работы двигателя на основе сигналов от микропроцессора. | Неправильная подача топлива, нестабильная работа двигателя, пропуски зажигания. |
| Память (EEPROM, Flash) | Хранение калибровочных данных, диагностических кодов неисправностей. | Сбой в работе памяти, потеря калибровочных данных, невозможность считывания кодов ошибок. |
| Входные/выходные цепи | Передача сигналов между датчиками, микропроцессором и исполнительными механизмами. | Обрыв цепи, короткое замыкание, неправильные сигналы. |
| Диагностический интерфейс (OBD) | Связь с диагностическим оборудованием для считывания кодов ошибок и параметров работы двигателя. | Невозможность подключения диагностического оборудования. |
Интересные факты
Вот несколько интересных фактов об электронном блоке управления двигателем (ЭБУ):
-
Интеллектуальная система: ЭБУ не просто управляет работой двигателя, но и адаптируется к условиям эксплуатации. Он собирает данные с различных датчиков (например, температуры, давления, положения дроссельной заслонки) и использует их для оптимизации работы двигателя, что позволяет улучшить его производительность и снизить расход топлива.
-
Диагностика и самодиагностика: Современные ЭБУ обладают функцией самодиагностики. Это означает, что они могут выявлять неисправности в системе и выдавать коды ошибок, которые можно считать с помощью специального оборудования. Это значительно упрощает процесс диагностики и ремонта автомобилей.
-
Тюнинг и программирование: ЭБУ можно перепрограммировать для изменения характеристик двигателя, что называется тюнингом. Это позволяет владельцам автомобилей улучшать мощность, крутящий момент и экономичность, но также требует знаний и осторожности, так как неправильные настройки могут привести к повреждению двигателя.
Причины неисправностей ECU
На первом (ВАЗ 2108 – 21099) и втором (ВАЗ 2113 – 2115) поколениях автомобилей «Самара» блок управления двигателем (ЭБУ) расположен рядом с радиатором отопителя, что создает риск.
Если хомуты ослабли или произошла утечка, охлаждающая жидкость может попасть на ЭБУ, что приведет к его поломке. При ухудшении контакта между аккумулятором и клеммами напряжение питания ЭБУ может резко возрасти, что вызовет перегорание компонентов контроллера. Плохой контакт со свечами зажигания или высокое сопротивление проводов могут вызвать электродвижущую силу (ЭДС) в первичной обмотке катушки зажигания, что приведет к пробою выходных транзисторов ЭБУ. Колебания напряжения могут повредить «прошивку» — алгоритм в памяти ЭБУ. В результате двигатель может работать некорректно, но индикатор «check engine» не всегда загорается.
Как определить состояние электронных блоков ВАЗ

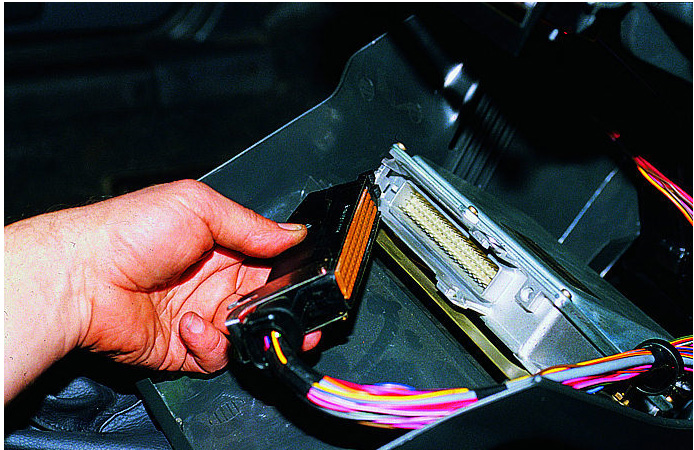

На автомобилях ВАЗ 2108 – 2115 ЭБУ находится в передней правой части салона, чуть ниже ящика «бардачка». Чтобы определить состояние ЭБУ, а также прочитать записи (лог) ошибок в его памяти, необходимо подключиться к диагностическому разъему, который на разных моделях установлен в различных местах. Ведь сигнал «check engine» информирует о наличии неисправности двигателя, но не сообщает какой именно. Да и код ошибки, который высвечивается на приборной панели современных автомобилей ВАЗ, не слишком информативен.

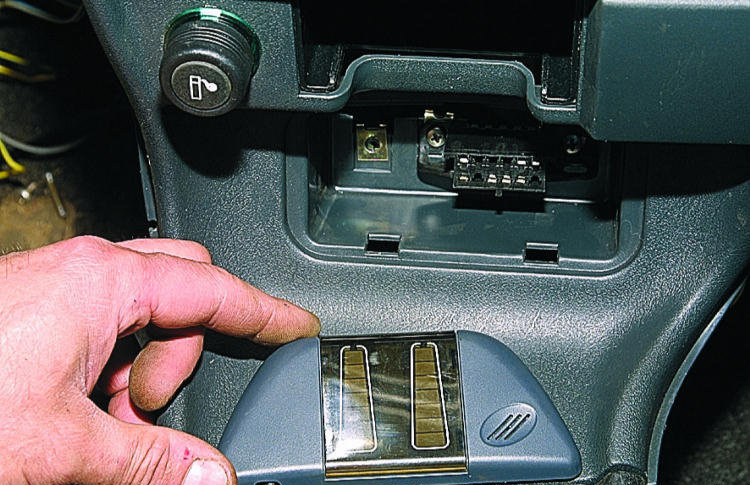

Диагностические разъемы расположены:
- на ВАЗ 2108 – 21099 с низкой панелью рядом с ЭБУ, под «бардачком»;
- на ВАЗ 2108 – 21099 с высокой панелью и 2113 – 2115 внутри центральной консоли;
- на ВАЗ 2108 – 2115 с европанелью на панели рядом с пассажирской дверью.

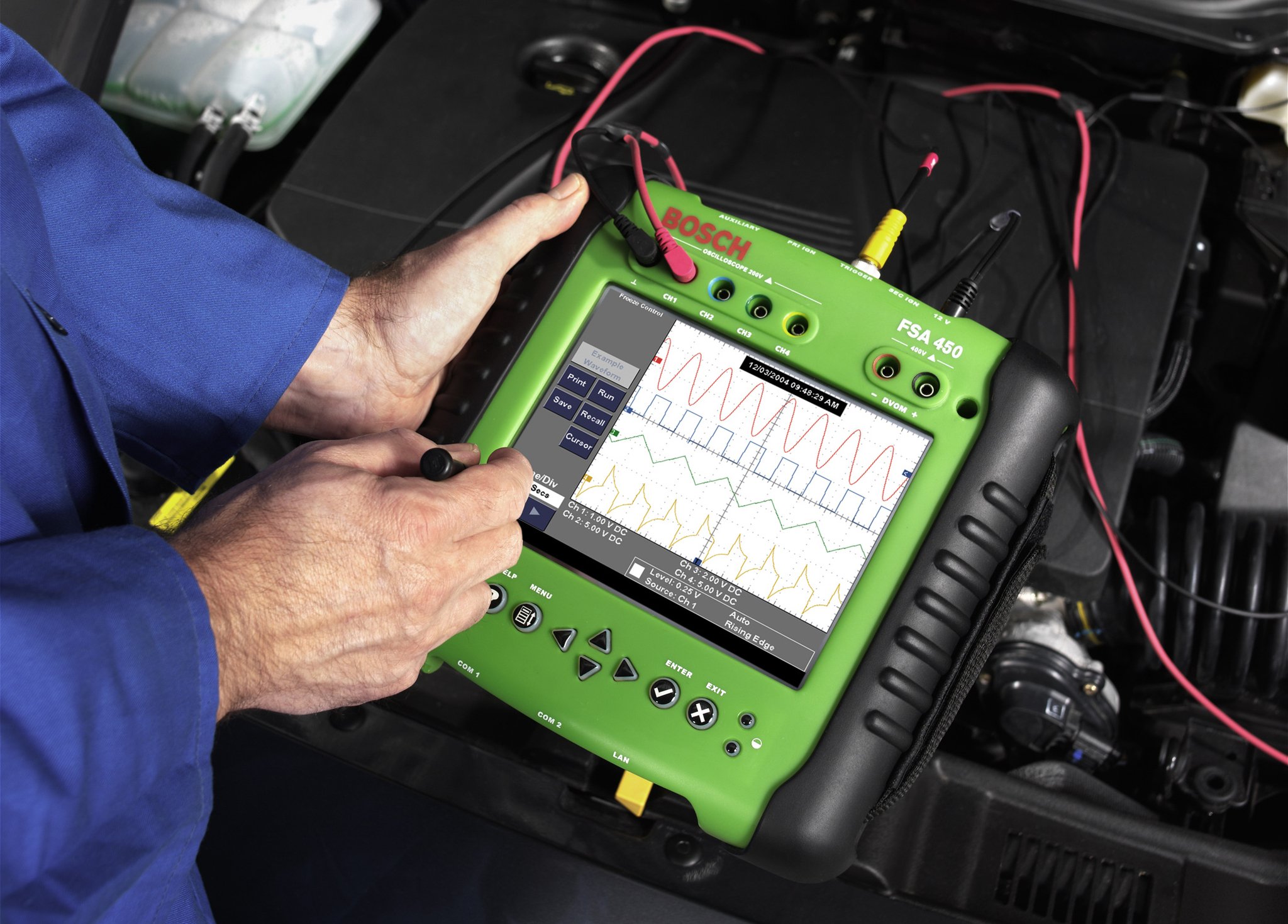

Чтобы определить состояние ЭБУ и прочитать лог ошибок, необходимо подключить к разъему диагностический сканер. Несмотря на то, что стоимость недорогих моделей сканеров 2 – 4 тысячи рублей, желательно доверить эту работу специалисту с профессиональным оборудованием. Ведь недостаточно извлечь из памяти лог ошибки и с помощью справочника расшифровать его. Необходимо установить, что привело к неправильной работе двигателя. Правильно истолковать показания сканера может лишь опытный диагност, хорошо разбирающийся в ремонте инжекторных двигателей и топливных систем.
- Читайте также:
Можно ли устанавливать на авто другой модуль управления
На автомобили ВАЗ 2108 – 2115 устанавливаются различные версии электронных блоков управления (ЭБУ), которые можно разделить на следующие категории:
- Январь 4 – использовался на первых моделях с инжекторными двигателями. Поддерживал ограниченное количество датчиков и обеспечивал впрыск топлива в общий воздушный коллектор.
- Январь 5 и 6 – применялись на более современных автомобилях. Обеспечивали индивидуальный впрыск в каждый цилиндр, но не поддерживали датчики кислорода.
- Январь 7 – начали устанавливать с 2007 года. Эти блоки не уступают зарубежным аналогам и поддерживают все известные датчики, что позволяет эффективно контролировать работу двигателя.
- Различные модели GM – в зависимости от класса, типа и стоимости, аналогичны устройствам Январь 4 – 7.

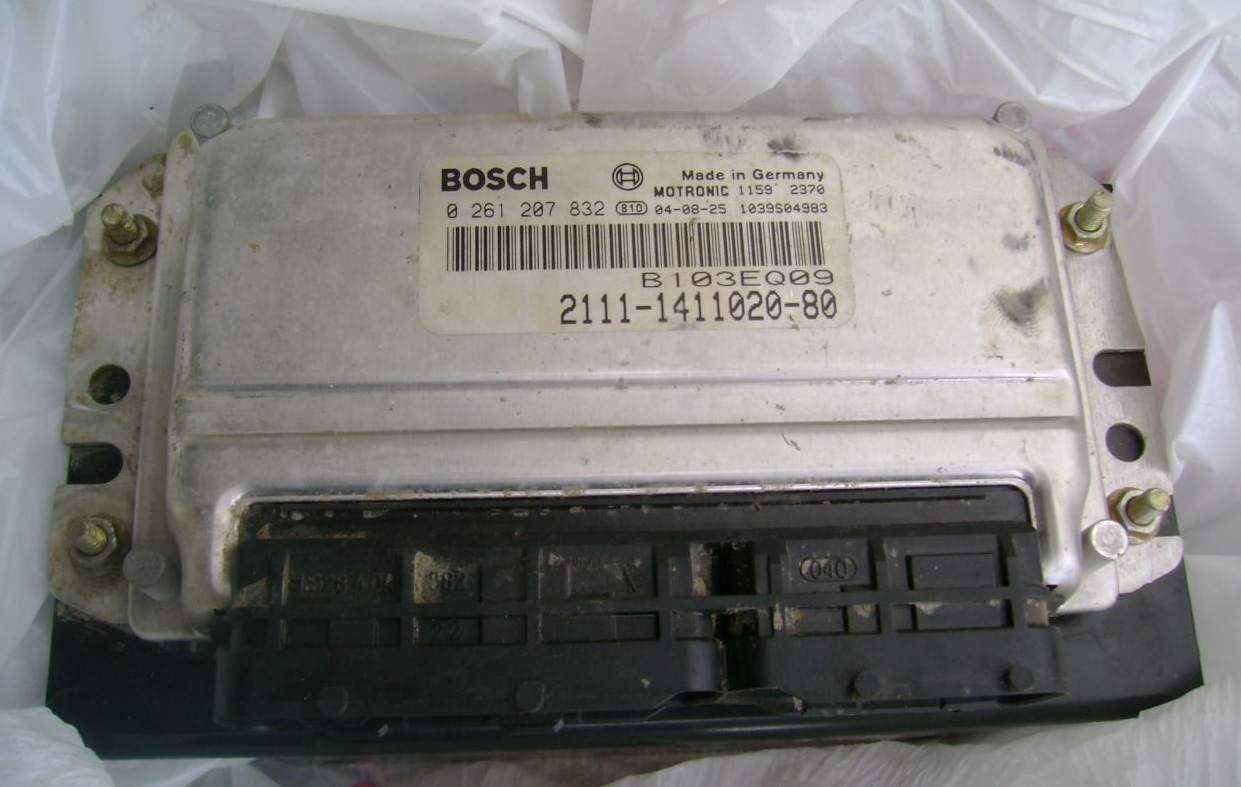

- Различные модели Bosch – также сопоставимы с устройствами Январь 4 – 7 в зависимости от класса, типа и стоимости.
- Различные модели Ителма – аналогичны устройствам Январь 4 – 7 в зависимости от класса, типа и стоимости.
Каждая модель даже в составе семейства или класса, подходит лишь для определенной комбинации двигателя, датчиков, проводки и прошивки. Поэтому даже различные модели в пределах одного семейства необходимо устанавливать лишь после консультации со специалистом по инжекторным системам. Даже если различные модели ЭБУ окажутся оснащенными одинаковыми электрическими разъемами, простая замена в лучшем случае приведет к плохой работе мотора.
Современные технологии и тенденции в разработке ЭБУ
Современные технологии, используемые в разработке электронных блоков управления двигателем (ЭБУ), значительно изменили подход к проектированию и производству автомобильных систем. В последние годы наблюдается тенденция к интеграции более сложных алгоритмов и технологий, что позволяет повысить эффективность работы двигателей, снизить уровень выбросов и улучшить общую производительность автомобилей.
Одной из ключевых тенденций является использование адаптивных систем управления. Эти системы способны анализировать данные в реальном времени и корректировать параметры работы двигателя в зависимости от условий эксплуатации. Например, ЭБУ может изменять угол опережения зажигания или количество подаваемого топлива в зависимости от температуры окружающей среды, давления воздуха и других факторов. Это позволяет оптимизировать работу двигателя и улучшить его экономичность.
Еще одной важной технологией является внедрение систем диагностики и самодиагностики. Современные ЭБУ оснащены функциями, которые позволяют не только контролировать работу двигателя, но и выявлять неисправности. Это достигается благодаря использованию различных датчиков, которые собирают информацию о состоянии двигателя и передают её на ЭБУ. В случае обнаружения неисправности система может вывести соответствующее сообщение на приборную панель, что позволяет водителю своевременно реагировать на проблему.
С развитием технологий также наблюдается рост популярности модульных ЭБУ. Такие блоки управления состоят из нескольких модулей, каждый из которых отвечает за определенные функции, такие как управление впрыском топлива, зажиганием или системой выпуска. Модульная архитектура позволяет производителям легко обновлять и заменять отдельные компоненты, что упрощает процесс обслуживания и ремонта автомобилей.
Кроме того, современные ЭБУ все чаще интегрируются с системами помощи водителю и автономного вождения. Это требует от разработчиков создания более сложных алгоритмов, которые могут обрабатывать большие объемы данных и принимать решения в реальном времени. Например, ЭБУ может взаимодействовать с системами контроля устойчивости, адаптивного круиз-контроля и другими функциями, что повышает безопасность и комфорт вождения.
Наконец, стоит отметить, что в разработке ЭБУ все большее внимание уделяется вопросам кибербезопасности. С увеличением числа подключенных автомобилей и систем, работающих через интернет, защита данных и предотвращение несанкционированного доступа становятся критически важными. Разработчики должны учитывать эти аспекты на всех этапах проектирования, чтобы обеспечить безопасность как автомобиля, так и его владельца.
- Читайте также:
Таким образом, современные технологии и тенденции в разработке ЭБУ направлены на создание более эффективных, безопасных и удобных в эксплуатации систем управления двигателем, что в свою очередь способствует улучшению характеристик автомобилей и снижению их воздействия на окружающую среду.
Вопрос-ответ
Какова основная функция электронного блока управления двигателем?
Основная функция электронного блока управления двигателем (ЭБУ) заключается в управлении работой двигателя автомобиля. Он получает данные от различных датчиков, таких как датчики температуры, давления и положения дроссельной заслонки, и на основе этих данных регулирует параметры работы двигателя, включая подачу топлива и зажигание, чтобы обеспечить оптимальную производительность и эффективность.
Какие компоненты входят в состав ЭБУ?
Электронный блок управления двигателем состоит из нескольких ключевых компонентов, включая микропроцессор, который обрабатывает данные, память для хранения программного обеспечения и параметров, а также интерфейсы для подключения датчиков и исполнительных механизмов. Эти компоненты работают вместе, чтобы обеспечить точное управление работой двигателя.
Как можно диагностировать неисправности ЭБУ?
Неисправности ЭБУ можно диагностировать с помощью специального оборудования, такого как сканеры OBD-II, которые считывают коды ошибок и данные с датчиков. Также важно обращать внимание на симптомы, такие как нестабильная работа двигателя, увеличение расхода топлива или загорание индикатора проверки двигателя на приборной панели. В случае выявления проблем рекомендуется обратиться к специалистам для более детальной диагностики и ремонта.
Советы
СОВЕТ №1
Изучите основы работы ЭБУ. Понимание принципов функционирования электронного блока управления поможет вам лучше разобраться в его роли в автомобиле и выявить возможные проблемы.
СОВЕТ №2
Регулярно проверяйте и обновляйте программное обеспечение ЭБУ. Многие производители автомобилей предлагают обновления, которые могут улучшить производительность и надежность вашего двигателя.
СОВЕТ №3
Обращайте внимание на диагностические коды ошибок. Если на приборной панели загорелся индикатор неисправности, используйте сканер OBD-II для считывания кодов ошибок, чтобы быстро определить источник проблемы.
СОВЕТ №4
Не игнорируйте профилактическое обслуживание. Регулярные проверки и обслуживание системы управления двигателем могут предотвратить серьезные поломки и продлить срок службы вашего автомобиля.
