В автомобиле инжекторная система обеспечивает эффективную работу двигателя, и диагностика инжектора необходима для поддержания его производительности. В статье рассмотрим методы проверки ключевых компонентов: датчика положения дроссельной заслонки (ДПДЗ), датчика массового расхода воздуха (ДМРВ) и датчика детонации. Умение самостоятельно диагностировать эти элементы поможет выявить неисправности, сэкономить на ремонте и продлить срок службы автомобиля.
Как устроен инжектор
Чтобы освоить диагностику инжекторного двигателя, нужно понять конструкцию его топливной системы.

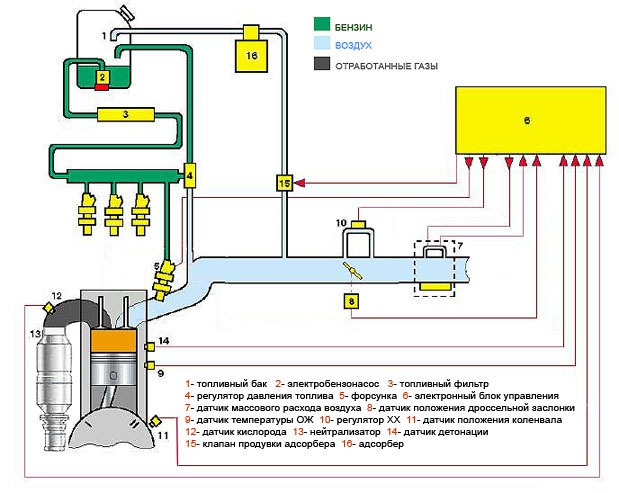

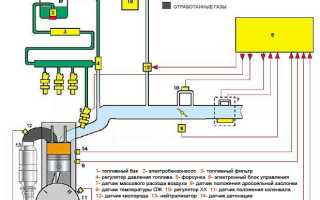

Инжекторная система питания включает:
- Датчики.
- Дроссельную заслонку.
- Электронный блок управления (ЭБУ).
- Электрический топливный насос.
- Топливную рампу.
- Редукционный клапан.
- Топливные трубопроводы.
- Форсунки.
Эксперты в области автомобильной диагностики подчеркивают важность регулярной проверки инжекторов для поддержания оптимальной работы двигателя. Они отмечают, что неисправные инжекторы могут привести к снижению мощности, увеличению расхода топлива и повышению уровня выбросов. Современные методы диагностики, такие как тестирование на стенде и использование специализированного оборудования, позволяют точно определить состояние инжекторов. Специалисты рекомендуют проводить диагностику не реже одного раза в год, особенно для автомобилей с большим пробегом. Это поможет избежать серьезных поломок и дорогостоящего ремонта, а также продлит срок службы двигателя. Важно помнить, что своевременная диагностика и обслуживание инжекторов — залог надежности и экономичности автомобиля.

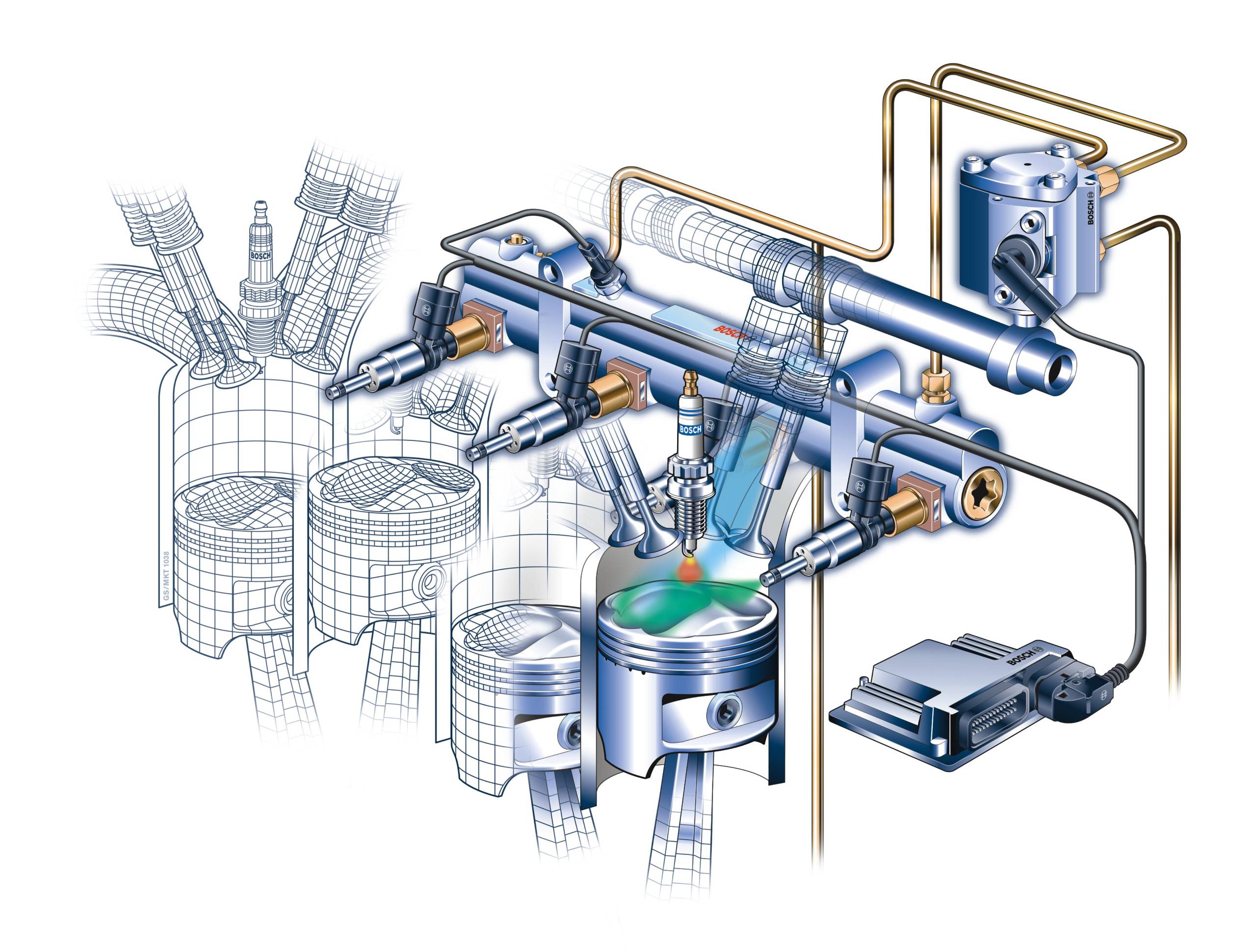

Принцип работы инжектора
При включении зажигания электрический топливный насос создает необходимое давление в рампе (3–4,5 атмосферы). При включении стартера коленчатый вал начинает вращаться. Вал двигает поршни, которые поочередно засасывают воздух. ДПКВ (датчик положения коленчатого вала) сообщает контроллеру о положении каждого поршня. ДМРВ (датчик массового расхода воздуха) определяет количество потребляемого мотором воздуха и передает данные контроллеру. ДТОЖ (датчик температуры охлаждающей жидкости) сообщает контроллеру о степени прогрева двигателя. ЭБУ определяет необходимое количество топлива и в заданное время подает сигнал форсункам, которые впрыскивают горючее в цилиндры. ЭБУ определяет оптимальный УОЗ (угол опережения зажигания) и подает сигнал для образования искры. Если в системе зажигания для каждого цилиндра используется отдельная катушка, то на двигатель не устанавливают трамблер. Если использованы одна или две катушки, то именно трамблер распределяет, в каком из цилиндров будет искра.
Когда температура охлаждающей жидкости растет, контроллер изменяет УОЗ, чтобы обеспечить наибольшую эффективность работы двигателя. Если угол слишком поздний, то показания датчика расхода топлива сильно отличаются (в большую сторону) от прописанных в прошивке контроллера и ЭБУ увеличивает УОЗ. Если угол слишком велик, возникает детонация, о которой ЭБУ сообщает соответствующий датчик. При нажатии на педаль газа дроссельная заслонка открывается сильней и возрастает количество воздуха, которое поступает в цилиндры двигателя. Об изменении этих параметров ЭБУ сообщают соответствующие датчики. ЭБУ отслеживает положение дроссельной заслонки и определяет оптимальное количество топлива и нужный УОЗ для нового режима работы. Когда двигатель начинает работать под сильной нагрузкой (например, при движении в гору), контроллер реагирует на изменение оборотов двигателя и добавляет топлива. Если же двигатель без нагрузки начинает увеличивать обороты, инжектор снижает количество топлива, вплоть до полного прекращения подачи.
| Метод диагностики | Признаки неисправности инжектора | Возможные причины неисправности |
|---|---|---|
| Визуальный осмотр | Течь топлива, повреждения корпуса, коррозия | Механическое повреждение, износ уплотнительных элементов |
| Проверка сопротивления обмотки | Завышенное или заниженное сопротивление | Обрыв обмотки, короткое замыкание |
| Измерение давления топлива | Низкое или высокое давление топлива | Засор топливного фильтра, неисправность топливного насоса, неисправность регулятора давления |
| Проверка распыла топлива | Неравномерный распыл, слабый распыл, отсутствие распыла | Засор форсунки, износ распылителя, неисправность электромагнитного клапана |
| Анализ выхлопных газов | Повышенное содержание СО, СН, NOx | Неполное сгорание топлива, неправильная работа инжектора |
| Диагностика сканером OBD-II | Коды ошибок, связанные с инжекторами | Неисправность электроники инжектора, проблемы с проводкой |
| Тестирование на стенде | Измерение параметров распыла, давления, количества топлива | Определение точных параметров работы инжектора, выявление неисправностей |
Интересные факты
Вот несколько интересных фактов о диагностике инжекторов:
-
Методы диагностики: Существует несколько методов диагностики инжекторов, включая визуальный осмотр, тестирование на стенде и использование диагностического оборудования. Современные сканеры могут считывать коды ошибок и показывать параметры работы инжекторов в реальном времени, что позволяет быстро выявить проблемы.
-
Влияние на производительность: Неправильно работающие инжекторы могут значительно снизить производительность двигателя, увеличивая расход топлива и выбросы вредных веществ. Например, забитый или неисправный инжектор может привести к неправильной смеси топлива и воздуха, что негативно сказывается на работе двигателя.
-
Чистка инжекторов: Регулярная чистка инжекторов может продлить их срок службы и улучшить работу двигателя. Существуют как химические методы (использование специальных очистителей), так и механические (например, ультразвуковая чистка), которые помогают удалить отложения и загрязнения, улучшая распыление топлива.

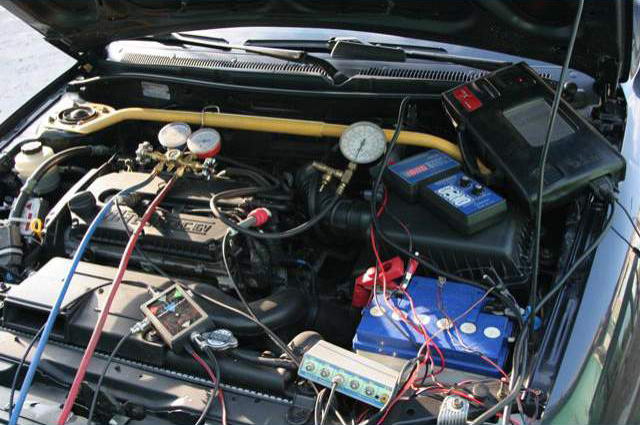

Диагностика инжекторного двигателя своими руками
Диагностику двигателя и системы впрыска необходимо проводить при загорании индикатора «Check engine», трудностях с запуском мотора, снижении мощности, нестабильной работе двигателя, увеличенном расходе топлива или падении мощности. Проверку можно выполнить самостоятельно.
Процесс диагностики включает два этапа:
Читайте также:
- диагностика двигателя;
- диагностика системы впрыска.
На этапе диагностики двигателя измеряется компрессия в цилиндрах, проверяются топливный, воздушный и масляный фильтры, регулируются зазоры клапанов и заменяются свечи зажигания. Убедившись в исправности двигателя, переходите к диагностике системы впрыска. Если у вас есть тестер для инжектора, подключите его к диагностическому разъему — он предоставит код ошибки, по которому можно определить неисправность элемента инжектора. Если тестера нет, следуйте приведённым ниже рекомендациям для базовой диагностики.

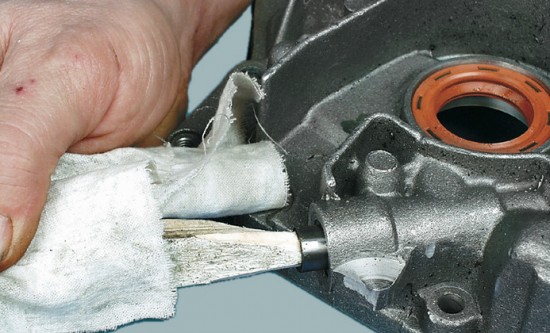

Проверка насоса и редукционного клапана
Заглушите двигатель и подождите полчаса, чтобы давление в рампе снизилось, затем отключите аккумулятор. Это необходимо, ведь в рампе сохраняется давление топлива свыше 1,5 атмосфер, поэтому оно брызнет из-под заглушки. Выкрутите заглушку (на некоторых автомобилях она выполнена в виде пластикового колпачка, под которым расположен золотник). Присоедините туда любой манометр, который выдерживает давление свыше шести атмосфер. Подключите аккумулятор и включите зажигание. Через 3–5 секунд давление в рампе должно подняться до 3–5 атмосфер. При давлении ниже 3 атмосфер, необходимо снять манометр с рампы и присоединить его к топливному фильтру, который установлен между насосом и рампой. Если давление поднялось свыше 6 атмосфер, проблема в редукционном клапане или протекающих форсунках. Если не поднялось, необходимо заменить насос.
Проверка ДПДЗ

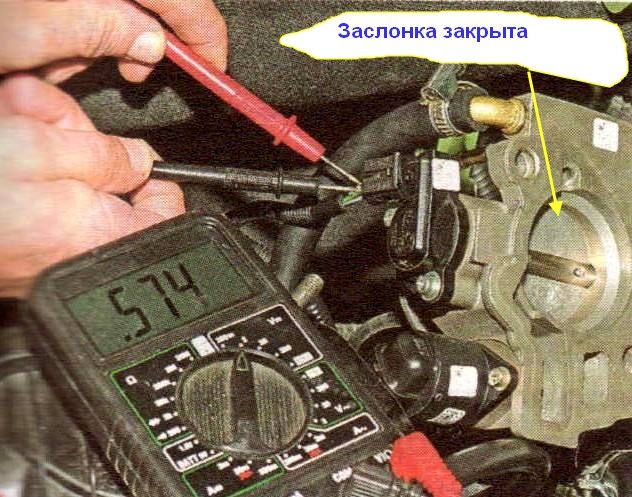

В следующем шаге проверьте работу датчика положения дроссельной заслонки. Вам понадобятся тонкая булавка или иголка длиной 2–4 см и цифровой или аналоговый тестер. Снимите защитный чехол с колодки ДПДЗ для доступа к контактам. Прикрепите иголку к одному из щупов тестера. Выключите зажигание, установите тестер в режим вольтметра (до 20 вольт) и подключите один щуп к положительной клемме аккумулятора, а другим (с иголкой) поочередно касайтесь всех клемм разъема. На одном из контактов должно быть напряжение 12–15 вольт. Запомните или запишите его — это будет «земля» ДПДЗ.
Подключите щуп без иголки к минусовой клемме. Если это невозможно, прикрепите один из проводов тестера к любому контакту бортовой проводки, соединенному с кузовом. Включите зажигание и с помощью иглы найдите клемму с напряжением 12–15 вольт — это плюс питания ДПДЗ. Выключите зажигание и переключите тестер в режим измерения сопротивления с звуковой индикацией. Один щуп подключите к минусовой клемме аккумулятора, затем немного приоткройте дроссельную заслонку и вторым щупом (с иголкой) касайтесь оставшихся контактов. По звуковому сигналу тестера определите контакт датчика холостого хода.
Продолжайте касаться оставшихся контактов, полностью открывая и закрывая дроссельную заслонку. Если показания тестера изменяются при открытии заслонки, вы нашли сигнальный контакт ДПДЗ. Если у вас есть руководство по эксплуатации автомобиля, проверьте номера контактов там. Если вы не первый владелец, определите контакты, как описано выше, это поможет, если на вашем автомобиле установлен ДПДЗ от другой модели.
Подключите тестер в режиме измерения сопротивления с звуковой индикацией между «землей» ДПДЗ и клеммой датчика холостого хода. Несколько раз плавно полностью откройте и закройте заслонку с помощью педали или сектора, к которому прикреплен тросик газа. Если тестер издает звук только при закрытой заслонке и замолкает при небольшом (1–2 градуса) повороте сектора, переключите тестер в режим омметра (0–2 кОм). Если датчик холостого хода исправен, сопротивление должно резко меняться от нуля до бесконечности. Если изменение сопротивления происходит плавно, датчик необходимо заменить.
Включите тестер в режиме вольтметра (0–20 вольт) и подключите его между «землей» ДПДЗ (минусовой щуп) и сигнальным выводом датчика положения дроссельной заслонки. Плавно открывайте и закрывайте заслонку, следя за показаниями вольтметра. Если напряжение постепенно увеличивается от нуля до 12–15 вольт, датчик работает исправно. Если показания вольтметра изменяются скачком или не достигают напряжения аккумулятора, датчик неисправен и требует замены.
Также проверьте состояние дроссельной заслонки. Нажимайте на тросик газа и наблюдайте, плавно ли изменяется положение заслонки, нет ли заеданий.
Проверка ДМРВ

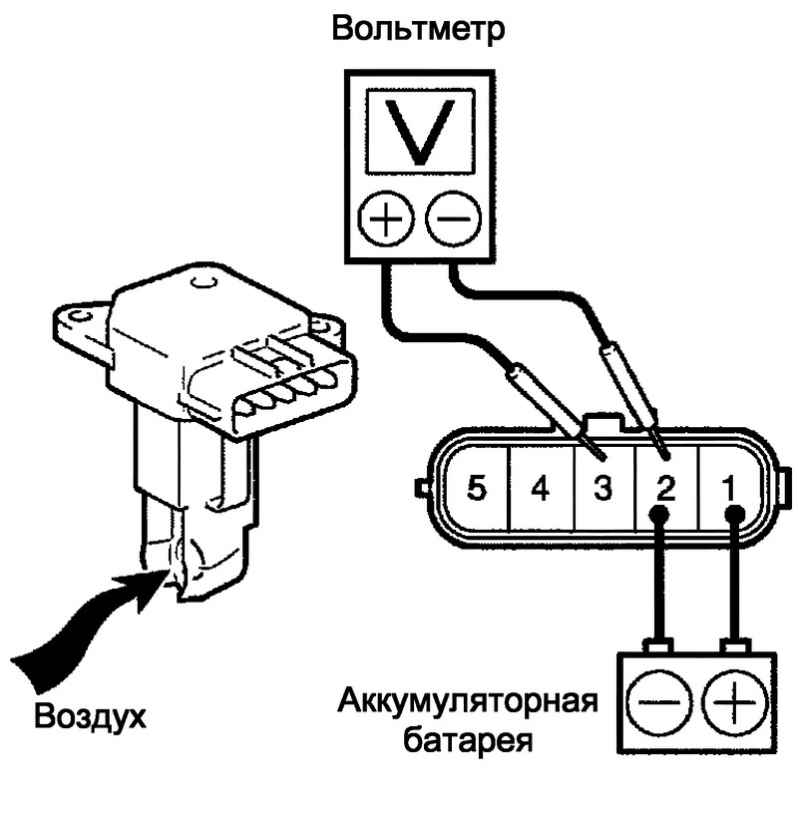

Для проверки вам понадобится цифровой вольтметр или тестер, показывающий напряжение с точностью до сотых долей вольта. Снимите защитный чехол с датчика массового расхода воздуха и подключите тестер к сигнальному выводу датчика (обычно это первый от лобового стекла). Включите зажигание, но не заводите двигатель. На исправном датчике при полностью заряженном аккумуляторе напряжение должно быть в пределах 1–1,01 вольта. Если напряжение свыше 1,01 вольт, но меньше 1,05 датчик исправен, хотя ресурс приближается к концу. Если напряжение превышает 1,05 вольта, датчик необходимо почистить или заменить.
Проверка датчика детонации

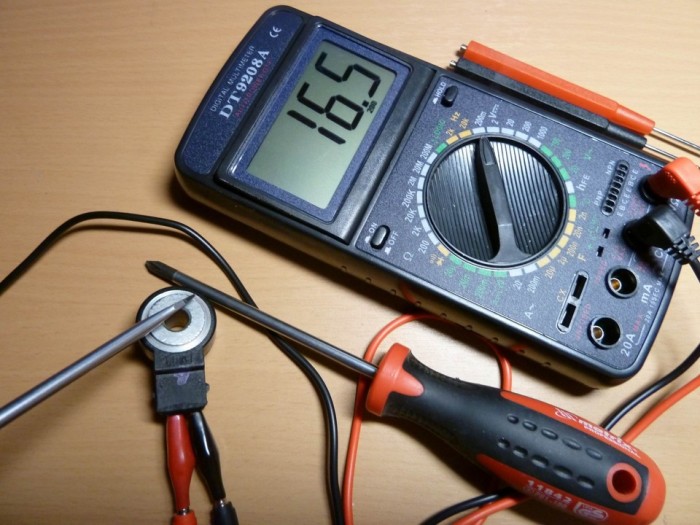

Снимите защитный колпачок с датчика и отсоедините провод с клеммой. Аккуратно выкрутите датчик из головки блока цилиндров. Подключите цифровой вольтметр к корпусу датчика и верхнему контакту (можно использовать осциллограф с аналогичной чувствительностью) для точных измерений до тысячных долей вольта. Удерживая датчик в кулаке, слегка ударьте им об стол. Если после удара напряжение изменится на 20 – 50 мВ, датчик исправен.
Проверка датчика температуры охлаждающей жидкости
Для проверки датчика понадобятся термометр (со шкалой до 100 градусов) и тестер (режим омметра, 0–10 кОм). Проверяйте сопротивление в соответствие с указанной таблицей. Допустимо отклонение в 10 процентов. При более сильном отклонении датчик необходимо заменить.
Для дальнейшей диагностики вам понадобятся различные приборы и стенды, общая стоимость этих устройств свыше 5 тысяч долларов США. Если вы не профессиональный моторист или специалист по топливной аппаратуре, то рекомендуем вам не тратить деньги на дорогостоящее специализированное оборудование, а посетить ближайший крупный автосервис.
В процессе диагностики ЭБУ проверяется программа прошивки контроллера, его взаимодействие с датчиками и исполнительными устройствами для чего используют специальный сканер или персональный компьютер/ноутбук, на котором установлено необходимое программное обеспечение. Также проверяют соответствие показаний датчиков реальным условиям. Один из этапов диагностики – оценка формы импульсов зажигания, которые поступают на катушку. Для этой работы используют осциллограф. После этого на специальном стенде проверяют работу форсунок и качество распыления топлива. Выполнить эти работы без специального оборудования невозможно. Датчик расхода топлива проверят с помощью специального стенда, который показывает количество и форму импульсов в зависимости от скорости движения жидкости.
Видео – Как провеси диагностику генератором дыма
Проверка состояния форсунок и их распыления
Первым шагом в проверке состояния форсунок является визуальный осмотр. Необходимо обратить внимание на наличие утечек топлива, коррозии или механических повреждений. Утечки могут указывать на износ уплотнительных колец или повреждение самой форсунки, что может привести к неправильному распылению топлива и, как следствие, к ухудшению работы двигателя.
Следующим этапом является проверка распыления топлива. Для этого можно использовать специальное оборудование, такое как стенд для проверки форсунок, который позволяет оценить качество распыления и количество впрыскиваемого топлива. Правильное распыление должно быть равномерным и мелкодисперсным, что обеспечивает оптимальное смешивание топлива с воздухом и его эффективное сгорание в цилиндрах.
Если распыление не соответствует нормам, это может быть вызвано засорением форсунок, что часто происходит из-за некачественного топлива или отложений, образующихся в процессе эксплуатации. В таких случаях рекомендуется провести промывку форсунок с использованием специальных очистителей, которые помогают удалить отложения и восстановить их работоспособность.
Также стоит проверить сопротивление катушки форсунки с помощью мультиметра. Нормальное значение сопротивления должно находиться в пределах 12-16 Ом для большинства бензиновых форсунок. Если сопротивление значительно ниже или выше этих значений, это может указывать на неисправность форсунки, что требует её замены.
Кроме того, важно обратить внимание на время открытия и закрытия форсунок. Это можно проверить с помощью осциллографа, который позволяет визуализировать сигналы управления форсунками. Неправильное время открытия может привести к переобогащению или обеднению смеси, что негативно сказывается на работе двигателя и увеличивает расход топлива.
В заключение, регулярная проверка состояния форсунок и их распыления является важной частью обслуживания автомобиля. Это не только помогает поддерживать двигатель в хорошем состоянии, но и способствует экономии топлива и снижению выбросов вредных веществ в атмосферу. При выявлении любых отклонений от нормы рекомендуется обратиться к специалистам для проведения более детальной диагностики и ремонта.
Вопрос-ответ
Каковы основные признаки неисправности инжектора?
Основные признаки неисправности инжектора включают ухудшение работы двигателя, увеличение расхода топлива, нестабильную работу на холостом ходу, а также появление черного дыма из выхлопной трубы. Если вы заметили один или несколько из этих симптомов, стоит провести диагностику инжекторов.
Какие методы диагностики инжекторов существуют?
Существует несколько методов диагностики инжекторов, включая визуальный осмотр, проверку давления топлива, тестирование на стенде и использование диагностического оборудования для считывания ошибок. Каждый из этих методов позволяет выявить проблемы с инжекторами и определить необходимость их ремонта или замены.
Как часто следует проводить диагностику инжекторов?
Рекомендуется проводить диагностику инжекторов каждые 30 000 – 50 000 километров пробега или при возникновении первых признаков неисправности. Регулярная проверка поможет избежать серьезных поломок и продлить срок службы двигателя.
Советы
СОВЕТ №1
Перед началом диагностики инжектора обязательно проверьте наличие ошибок в системе управления двигателем с помощью диагностического сканера. Это поможет выявить возможные проблемы и упростит процесс диагностики.
СОВЕТ №2
Обратите внимание на состояние проводки и разъемов инжектора. Часто проблемы могут быть вызваны коррозией или повреждением проводов, что приводит к неправильной работе инжектора.
СОВЕТ №3
При проверке инжекторов используйте специальные тестеры, которые позволяют измерять давление и объем впрыска. Это поможет точно определить, работает ли инжектор в пределах заданных параметров.
СОВЕТ №4
Не забывайте о регулярной очистке инжекторов. Загрязнения могут существенно ухудшить их работу, поэтому периодическая чистка поможет поддерживать двигатель в хорошем состоянии и предотвратить серьезные поломки.
