Датчик давления шин — ключевой элемент безопасности и комфорта при вождении, который контролирует состояние колес автомобиля. В статье рассмотрим, как работает этот датчик, его виды и процесс установки своими руками. Знание принципов работы и установки датчика поможет поддерживать оптимальное давление в шинах, продлить срок службы колес, улучшить управляемость автомобиля и снизить расход топлива.
Что влияет на давление в шинах
Основные факторы, влияющие на давление в шинах, — это целостность компонентов колеса и температура воздуха.
Бескамерные шины и диски образуют герметичный резервуар для воздуха. Трещина или зазор в соединении покрышки и диска может привести к утечке воздуха и снижению давления.
Еще одним источником утечки является золотник. Если колесо долго не подкачивалось и использовалось на мокрых и грязных дорогах, золотник может начать подгнивать под колпачком. В результате после подкачивания он не сможет надежно перекрыть выход воздуха. Утечка будет незначительной и проявится только при движении по неровной поверхности.
Состояние золотника со временем ухудшается, и колесо начинает терять давление быстрее. Водителю придется подкачивать его сначала каждую неделю, а затем ежедневно. Если в бескамерное колесо попал гвоздь, шуруп или кусок проволоки, давление упадет не сразу, а в течение 20 минут до 3 часов. Если водитель не заметит прокол, движение на спущенной шине может привести к серьезным повреждениям, и шину придется заменить.

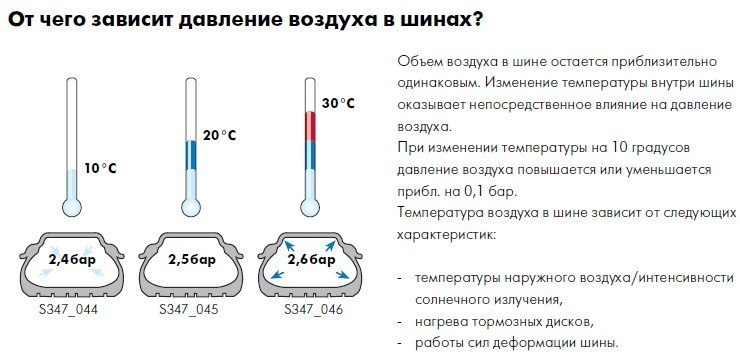

Температура воздуха также влияет на давление в шине. При нагревании воздух расширяется, поэтому после похолодания давление в шинах оказывается ниже, чем при положительных температурах. Езда на таком автомобиле может быть опасной из-за снижения управляемости, о чем водитель может не подозревать.
Датчик давления шин является важным элементом современных автомобилей, обеспечивающим безопасность и эффективность вождения. Эксперты отмечают, что этот прибор работает на основе измерения давления воздуха внутри шины и передачи данных на бортовой компьютер автомобиля. Существует два основных типа датчиков: прямые и косвенные. Прямые датчики устанавливаются непосредственно на вентилях шин и обеспечивают точные показания давления, в то время как косвенные используют данные с ABS-системы для оценки давления по изменению скорости вращения колес. При снижении давления до критического уровня водителю подается сигнал, что позволяет предотвратить аварии и увеличить срок службы шин. Таким образом, датчики давления шин играют ключевую роль в обеспечении безопасности на дороге.
Виды датчиков контроля давления колес авто
Существует три основных способа измерения давления в шинах:
- Механический;
- Косвенный;
- Электронный.

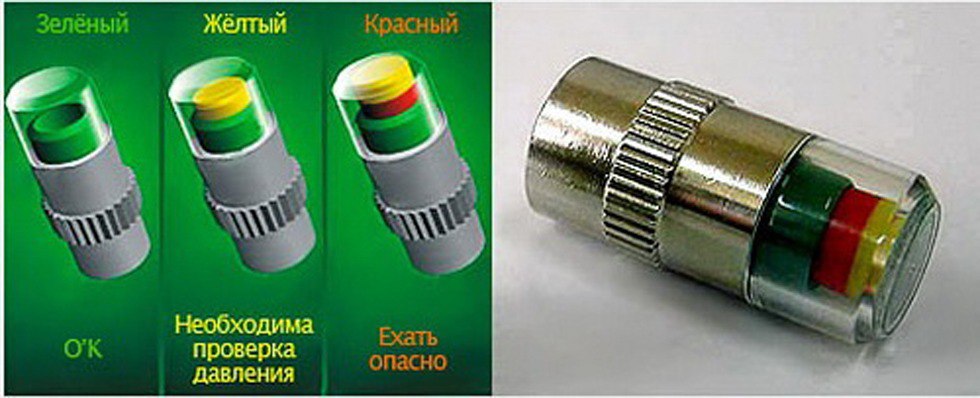

Механические датчики изготовлены в виде колпачка, который надевают на вентиль подкачки. Их единственное преимущество – невысокая стоимость, которая составляет 50-500 рублей за комплект на 4 колеса. Такие датчики меняют цвет в зависимости от давления. Зеленый соответствует полностью накачанным шинам, желтый предупреждает о снижении давления на 0,5-1 атмосферу, а красный предупреждает о том, что давление в шинах критически низкое.
Однако, встречается и другое сочетание цветов. Они работают по принципу манометра, чем выше давление, тем сильней выдавливает цветные колпачки, которые выступают один над другим. По цвету колпачков водитель и оценивает давление в шинах. Срок службы таких датчиков редко превышает полгода. Их часто скручивают с колес, они плохо переносят езду по неровным дорогам, да и прочность корпуса и внутренних деталей оставляет желать лучшего.
Читайте также:
Измерение по косвенному признаку производят с помощью датчика АБС. Датчик считает количество импульсов, соответствующее определенному расстоянию.
Если давление в колесе ниже нормы, то его диаметр уменьшается, в результате чего возрастает скорость вращения и увеличивается количество импульсов датчика. Контроллер сравнивает количество импульсов датчика с зашитым в память значением и информирует водителя о давлении в шинах.
Такая система проверки давления не отличается высокой точностью, ведь рассчитана на колеса определенного размера. Если же водитель установил колеса меньшего размера, система будет информировать его о снижении давления. К тому же, для монтажа такой системы необходимо серьезное вмешательство в штатную электронику автомобиля, что снижает ее надежность.

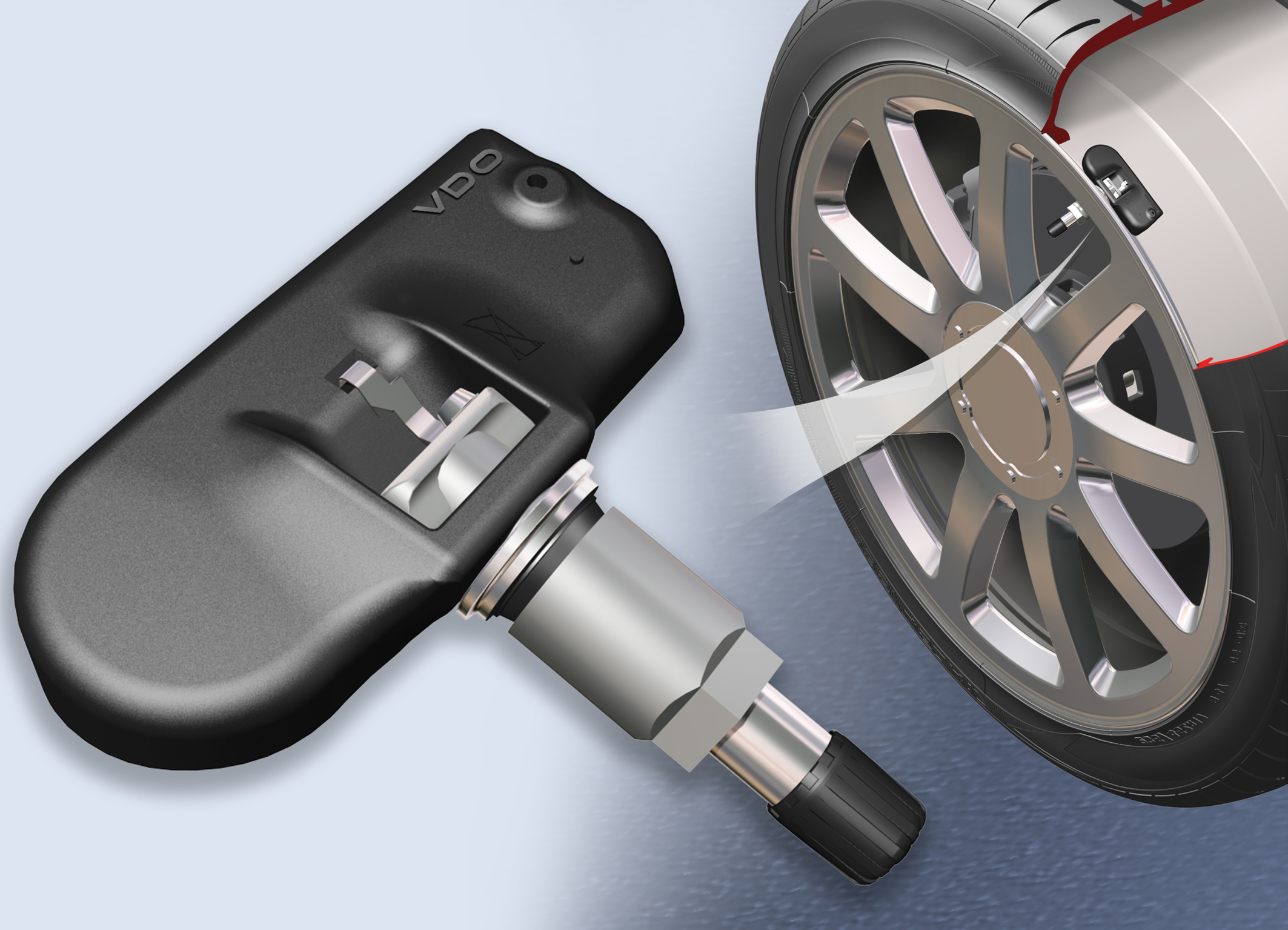

Электронные датчики представляют собой систему, состоящую из датчиков давления, которые одновременно выполняют функцию вентилей подкачки, радиопередающих устройств с питанием от батарейки и приемника с LCD дисплеем. Датчик установлен с внутренней стороны колесного диска и работает по принципу манометра. Информация с датчика поступает в радиопередающий блок, расположенный в том же корпусе.
Радиосигнал проходит в импульсном режиме, что позволяет серьезно снизить затраты электроэнергии и увеличить срок службы одной батарейки до 5 лет. Радиоблок кодирует сигнал в зависимости от давления воздуха в шине, приемник расшифровывает его и выводит показания на LCD экран. Стоимость комплекта электронных датчиков и приемника начинается от 10 тысяч рублей за недорогие модели с минимальным количеством функций (индикация давления в каждой шине). Более функциональные модели обойдутся в 20-30 тысяч рублей.
| Компонент системы | Функция | Принцип работы |
|---|---|---|
| Датчик давления в шине (ТПМС) | Измерение давления воздуха внутри шины | Использует пьезорезистивный или емкостный датчик для преобразования давления в электрический сигнал. |
| Электронный блок управления (ЭБУ) | Обработка сигналов от датчиков, сравнение с эталонными значениями, вычисление температуры шины | Принимает данные от датчиков, сравнивает их с заданными параметрами и вычисляет отклонения. |
| Индикатор на приборной панели | Визуальное отображение состояния давления в шинах | Показывает давление в каждой шине, предупреждает о низком давлении или утечке. Может отображать информацию в виде цифр или индикаторов. |
| (Необязательно) Система беспроводной связи | Передача данных от датчиков к ЭБУ | Использует радиочастоты для беспроводной передачи данных от датчиков к ЭБУ. |
Интересные факты
Вот несколько интересных фактов о датчиках давления шин и их работе:
-
Типы датчиков: Существуют два основных типа датчиков давления шин: прямые и косвенные. Прямые датчики устанавливаются непосредственно на каждом колесе и измеряют давление в реальном времени, передавая данные на бортовой компьютер автомобиля. Косвенные датчики, в свою очередь, используют данные от датчиков ABS для определения давления на основе изменений в скорости вращения колес.
-
Безопасность и экономия: Датчики давления шин не только повышают безопасность, предупреждая водителя о низком давлении, что может привести к ухудшению управляемости и увеличению риска аварий, но и помогают экономить топливо. Правильное давление в шинах снижает сопротивление качению, что может привести к снижению расхода топлива на 3-5%.
-
Автономное питание: Прямые датчики давления шин обычно работают от встроенных батарей, которые могут служить от 5 до 10 лет. Некоторые современные модели используют технологии, позволяющие подзаряжать датчики от движения автомобиля, что увеличивает их срок службы и снижает необходимость в замене батарей.
Самостоятельная установка датчиков колес + Видео
Установка датчиков давления в шинах несложна. Для механических датчиков достаточно открутить защитный колпачок на вентиле и установить датчик. Установка электронных датчиков требует больше усилий: нужно снять колесо, разбортировать его и удалить стандартный вентиль.
Эта процедура возможна только для бескамерных шин. Затем датчик устанавливается и фиксируется. Приемник подключается к бортовой сети автомобиля, а антенна размещается в колесных арках, что снижает мощность сигнала и продлевает срок службы батареи.
Преимущества и недостатки датчиков давления шин
Датчики давления шин (TPMS) являются важным элементом современных автомобилей, обеспечивая безопасность и эффективность эксплуатации транспортных средств. Они помогают водителям поддерживать оптимальное давление в шинах, что, в свою очередь, влияет на управляемость, расход топлива и срок службы шин. Однако, как и любое другое устройство, датчики давления шин имеют свои преимущества и недостатки.
Преимущества
- Увеличение безопасности: Основное преимущество TPMS заключается в повышении безопасности на дороге. Датчики предупреждают водителя о низком давлении в шинах, что может предотвратить аварии, связанные с потерей сцепления с дорогой.
- Экономия топлива: Правильное давление в шинах способствует снижению сопротивления качению, что позволяет экономить топливо. Исследования показывают, что даже небольшое отклонение от рекомендованного давления может привести к увеличению расхода топлива.
- Увеличение срока службы шин: Поддержание оптимального давления в шинах помогает избежать неравномерного износа, что может значительно продлить срок службы шин и снизить затраты на их замену.
- Удобство: Современные системы TPMS могут предоставлять информацию о давлении в шинах в реальном времени, что позволяет водителям быстро реагировать на изменения и поддерживать шины в хорошем состоянии.
Недостатки
- Стоимость: Установка и обслуживание систем TPMS может быть дорогостоящим. Некоторые автомобили уже оснащены этими датчиками, но для старых моделей может потребоваться дополнительная установка, что увеличивает общие затраты.
- Ошибки и ложные срабатывания: Как и любое электронное устройство, датчики давления могут давать сбои. Ложные срабатывания могут привести к ненужным остановкам и проверкам, что может раздражать водителей.
- Необходимость замены батарей: В случае систем с активными датчиками, батареи в датчиках могут разряжаться и требуют замены, что добавляет дополнительные расходы и неудобства.
- Ограниченная информация: Некоторые системы TPMS могут предоставлять только базовую информацию о давлении, не учитывая другие важные параметры, такие как температура шин или уровень износа, что может ограничивать их полезность.
В заключение, датчики давления шин представляют собой полезное устройство, которое может значительно повысить безопасность и эффективность эксплуатации автомобиля. Однако, перед их установкой стоит учитывать как преимущества, так и недостатки, чтобы принять обоснованное решение.
Вопрос-ответ
Какой принцип работы датчика давления шин?
Датчик давления шин работает на основе измерения давления воздуха внутри шины. Он может использовать как аналоговые, так и цифровые технологии для передачи данных. Обычно в датчике установлен пьезоэлектрический элемент или мембрана, которые реагируют на изменения давления, преобразуя их в электрический сигнал, который затем передается на бортовой компьютер автомобиля.
Как часто нужно проверять датчики давления шин?
Рекомендуется проверять датчики давления шин не реже одного раза в месяц, а также перед длительными поездками. Это поможет избежать проблем с безопасностью и улучшить экономию топлива. Если индикатор давления на приборной панели загорается, это также сигнализирует о необходимости проверки.
Можно ли самостоятельно заменить датчик давления шин?
Да, замену датчика давления шин можно выполнить самостоятельно, если у вас есть необходимые инструменты и опыт. Однако важно следовать инструкциям производителя и учитывать, что после замены датчика может потребоваться его калибровка или программирование в системе автомобиля. В случае сомнений лучше обратиться к специалисту.
Советы
СОВЕТ №1
Регулярно проверяйте давление в шинах, даже если у вас установлен датчик давления. Это поможет избежать ложных срабатываний и обеспечит оптимальную работу датчика.
СОВЕТ №2
Обращайте внимание на предупреждения датчика. Если он сигнализирует о низком давлении, не игнорируйте это, так как это может привести к ухудшению управляемости автомобиля и увеличению расхода топлива.
СОВЕТ №3
При смене шин или их балансировке обязательно проверяйте состояние датчиков. Поврежденные или неправильно установленные датчики могут привести к неправильным показаниям.
-
Читайте также:
СОВЕТ №4
Изучите руководство пользователя вашего автомобиля, чтобы понять, как правильно интерпретировать сигналы датчика давления и какие действия предпринять в случае его срабатывания.
