Датчик давления масла двигателя — важный элемент, обеспечивающий надежную работу силового агрегата и защиту от повреждений. В статье рассмотрим, что такое датчик давления масла, его расположение, виды и принцип работы. Узнаете, как проверить его работоспособность и заменить при необходимости. Эта информация будет полезна автолюбителям, стремящимся поддерживать автомобиль в исправном состоянии, и тем, кто хочет углубить знания о работе двигателя.
Как работает датчик давления масла

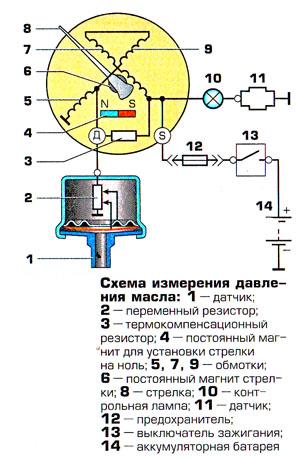

Контрольный датчик давления масла — это манометр, соединенный с проволочным потенциометром. Сопротивление потенциометра пропорционально давлению масла на мембрану. Аварийный датчик включает мембрану с нормально замкнутыми контактами. При увеличении давления мембрана воздействует на контакты, и при давлении 0,5-1 атмосферы они размыкаются. Мембраны обоих типов датчиков и все электрические компоненты находятся в герметичном завальцованном корпусе. Цепь потенциометра или контактов формируется резьбой наконечника, который вкручивается в место для датчика, а также сигнальным выводом. В некоторых случаях используются датчики, которые объединяют функции манометра, потенциометра и размыкаемых контактов. Такие устройства называют универсальными.
Эксперты в области автомобильной техники подчеркивают важность датчика давления масла двигателя как одного из ключевых элементов системы смазки. Этот компонент отвечает за мониторинг уровня давления масла, что критически важно для обеспечения нормальной работы двигателя. При недостаточном давлении масла могут возникнуть серьезные проблемы, включая перегрев и износ деталей. Специалисты отмечают, что регулярная проверка и замена датчика могут предотвратить дорогостоящие ремонты и продлить срок службы двигателя. Кроме того, современные датчики обладают высокой точностью и могут интегрироваться с бортовыми системами автомобиля, что позволяет водителям получать актуальную информацию о состоянии двигателя в реальном времени. Таким образом, правильная эксплуатация и своевременное обслуживание датчика давления масла играют ключевую роль в надежности и безопасности автомобиля.
Где находится датчик давления
На всех автомобилях «классической» серии ВАЗ (2101-2107) датчик расположен в левой задней части блока цилиндров, рядом с КПП и рулевой колонкой. На всех 8-клапанных двигателях переднеприводных автомобилей ВАЗ, включая современные Калину, Гранту и Приору, датчик расположен на задней левой стороне головки блока цилиндров (ГБЦ), рядом с кожухом ремня газораспределительного механизма (ГРМ) и ресивером инжектора. На всех 16-клапанных двигателях датчик давления масла расположен на левом торце ГБЦ, где расположен подшипник левого вала ГРМ.
| Тип датчика давления масла | Единицы измерения | Диапазон измерения (типичный) |
|---|---|---|
| Механический (контактный) | бар, Па, psi | 0-5 бар (0-75 psi) |
| Электронный (тензометрический) | Вольт, Ом, мВ | 0-5 В (или 0-10 В) |
| Электронный (емкостный) | пикофарады (пФ) | Зависит от конструкции датчика |
Интересные факты
Вот несколько интересных фактов о датчике давления масла двигателя:
-
Критическая роль в защите двигателя: Датчик давления масла играет ключевую роль в защите двигателя от повреждений. Он отслеживает уровень давления масла и передает информацию в систему управления двигателем. Если давление падает ниже критического уровня, это может сигнализировать о недостатке масла или о проблемах с масляным насосом, что может привести к серьезным повреждениям двигателя.
-
Разнообразие типов датчиков: Существуют различные типы датчиков давления масла, включая механические и электронные. Механические датчики используют манометры для измерения давления, в то время как электронные датчики преобразуют давление в электрический сигнал, который может быть обработан ЭБУ (электронным блоком управления) автомобиля. Это позволяет более точно контролировать состояние двигателя и улучшает его эффективность.
-
Индикация неисправностей: Многие современные автомобили оснащены индикаторами на приборной панели, которые сигнализируют водителю о проблемах с давлением масла. Если загорается лампочка давления масла, это может указывать на низкий уровень масла, утечку или неисправность самого датчика. Игнорирование этого сигнала может привести к серьезным повреждениям двигателя, поэтому важно реагировать на него немедленно.
Как проверить датчик давления
Наиболее распространенные неисправности датчиков давления масла включают:
- утрату герметичности, что приводит к попаданию масла и нарушению работы электрической части;
- загрязнение входного отверстия;
- протечку в резьбовом соединении с головкой блока цилиндров;
- окисление контактов;
- некорректные показания.

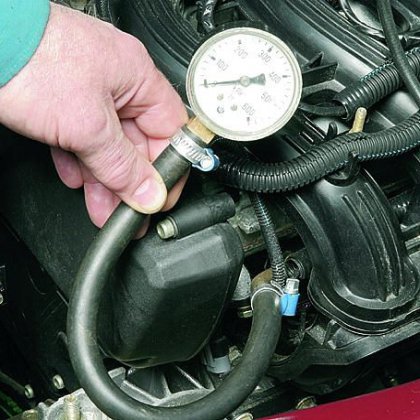

Для проверки датчика можно использовать два метода: установить манометр вместо датчика или подключить его к пневматическому насосу с переходником. Первый метод позволяет оценить состояние датчика и масляной системы, второй — проверить только исправность датчика и точность его показаний.

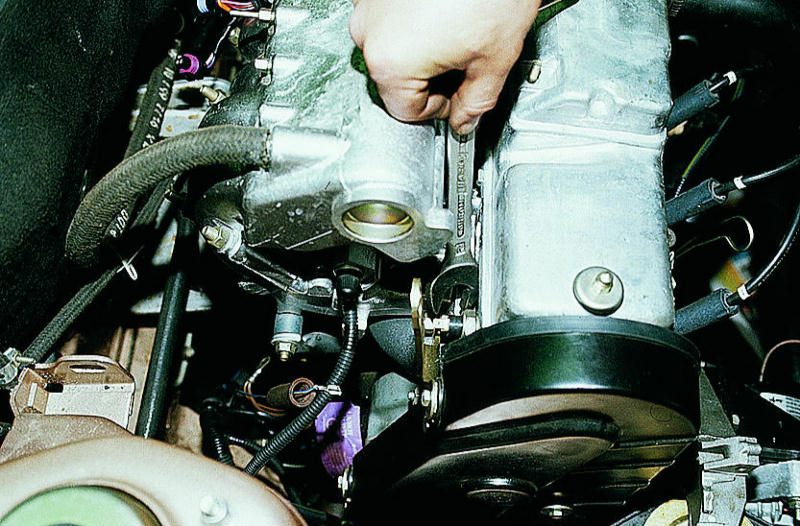

Как поменять ДДМ
Для замены датчика понадобится только рожковый ключ на 19 для классических автомобилей ВАЗ и на 21 для переднеприводных. На иномарках расположение датчика и размер ключа могут отличаться, поэтому внимательно прочитайте инструкцию по ремонту и эксплуатации своего автомобиля. Замену проводите на холодном заглушенном двигателе.
Читайте также:
Сама замена не вызывает затруднений даже у неопытного водителя. Ниже описана пошаговая процедура замены.
- Снимите клемму провода с вывода датчика и уберите провод в сторону, чтобы не мешал.
- Ключом выкрутите датчик.
- Вытащите его.
- Осмотрите пространство вокруг датчика в поисках подтеков масла. Если обнаружили, замените уплотнительное алюминиевое или медное кольцо.
- Наденьте на новый датчик старое или новое уплотнительное кольцо и вкрутите его в посадочное место (если вы купили датчик с надетым на него уплотнительным кольцом, то не используйте старое, даже если оно не подтекало). Не переусердствуйте при этом, максимальное усилие не должно превышать 1-1,5 килограмма.
- Подключите клемму провода к выводу датчика.
- Если после включения и прогрева двигателя датчик масла начал подтекать, установите новое уплотнительное кольцо и проверьте его резьбу. Возможно, вы закрутили его не по резьбе.

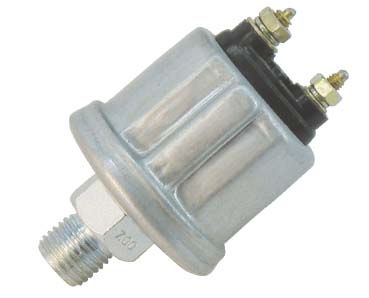

Как выбрать
При выборе датчика учтите несколько важных моментов. Датчики, произведенные автопроизводителем или его официальными партнерами, обычно более надежны, особенно для автомобилей, собранных в России. Убедитесь в совместимости датчика с вашим автомобилем. Если у вас и продавца нет уверенности в выборе, обратитесь к руководству по ремонту двигателя или каталогу запчастей для получения каталожного номера. Перед покупкой попросите продавца предоставить документы на товар. Отсутствие сопроводительных бумаг может указывать на то, что датчик изготовлен неизвестным производителем и не гарантирует соответствие параметрам вашего двигателя.
Распространенные неисправности и их признаки
Датчик давления масла является важным компонентом системы смазки двигателя, который отвечает за мониторинг уровня давления масла в системе. Неисправности этого устройства могут привести к серьезным проблемам с двигателем, поэтому важно знать, какие признаки могут указывать на его неисправность.
Одной из наиболее распространенных неисправностей датчика давления масла является его выход из строя, что может проявляться в виде постоянного загорания индикатора давления масла на приборной панели. Если индикатор не гаснет даже после запуска двигателя, это может свидетельствовать о том, что датчик не функционирует должным образом.
Другим признаком неисправности может быть колебание показаний давления масла. Если стрелка манометра или цифровое значение на дисплее постоянно меняется, это может указывать на проблемы с самим датчиком или на наличие загрязнений в системе смазки. В некоторых случаях, такие колебания могут быть вызваны утечками масла или недостаточным уровнем масла в картере.
Также стоит обратить внимание на возможные утечки масла в области датчика. Если вокруг него появляются масляные пятна или подтеки, это может указывать на повреждение уплотнительного кольца или самого датчика. Утечки масла не только снижают уровень смазки, но и могут привести к перегреву двигателя и его повреждению.
Еще одним признаком неисправности может быть отсутствие звукового сигнала или предупреждения о низком давлении масла, когда оно действительно низкое. Это может быть связано с тем, что датчик не передает сигналы в блок управления двигателем, что может привести к серьезным последствиям, если не обратить на это внимание.
В некоторых случаях, неисправный датчик давления масла может привести к неправильной работе системы смазки, что может вызвать износ деталей двигателя. Поэтому, если вы заметили какие-либо из вышеперечисленных признаков, рекомендуется немедленно провести диагностику и, при необходимости, заменить датчик давления масла.
Вопрос-ответ
Каковы основные функции датчика давления масла в двигателе?
Датчик давления масла в двигателе служит для мониторинга уровня давления масла, что позволяет обеспечить оптимальную смазку всех движущихся частей. Он также помогает предотвратить повреждение двигателя, предупреждая водителя о низком давлении масла, что может указывать на проблемы с системой смазки.
Как узнать, что датчик давления масла неисправен?
Признаки неисправности датчика давления масла могут включать постоянное загорание индикатора давления масла на приборной панели, колебания показаний давления или полное отсутствие показаний. Также стоит обратить внимание на возможные утечки масла или шумы в двигателе, которые могут свидетельствовать о проблемах с системой смазки.
Как часто следует проверять датчик давления масла?
Рекомендуется проверять датчик давления масла при каждом техническом обслуживании автомобиля, а также при возникновении любых подозрительных симптомов. Регулярная проверка поможет избежать серьезных повреждений двигателя и обеспечит его надежную работу.
Советы
СОВЕТ №1
Регулярно проверяйте уровень масла в двигателе. Низкий уровень масла может привести к неправильной работе датчика давления и, как следствие, к повреждению двигателя. Убедитесь, что масло всегда находится на рекомендованном уровне.
СОВЕТ №2
Обратите внимание на индикаторы на приборной панели. Если загорается лампочка давления масла, немедленно остановите двигатель и проверьте уровень масла. Игнорирование этой сигнальной лампочки может привести к серьезным повреждениям двигателя.
СОВЕТ №3
Периодически проверяйте состояние датчика давления масла. Если вы заметили утечки масла или подозрительные звуки из двигателя, это может быть признаком неисправности датчика. В таком случае лучше обратиться к специалисту для диагностики и замены.
СОВЕТ №4
Используйте качественное масло, соответствующее рекомендациям производителя вашего автомобиля. Некачественное масло может негативно сказаться на работе датчика давления и других компонентов двигателя, что в конечном итоге приведет к его поломке.
