В статье рассмотрим бесконтактную систему зажигания, важную для повышения надежности и эффективности работы двигателя ВАЗ 2106. Установка такой системы устраняет проблемы с износом контактных элементов, улучшает стабильность зажигания, повышает мощность и снижает расход топлива. Мы предоставим теоретические знания и практическую инструкцию по установке, что упростит процесс тюнинга вашего автомобиля.
Преимущества бесконтактной системы зажигания
Большинство автомобилей модели «шестёрка», выпущенных в 70-90-х годах XX века, оснащены механической системой зажигания с кулачком. Однако механизмы подвержены износу, деформации и повреждениям. Основные проблемы стандартной системы зажигания часто связаны с контактной группой прерывателя. Это может быть вызвано преждевременным износом кулачка, ослаблением пружины подвижного контакта, окислением, повышенной вибрацией контактов и ограниченным сроком службы опорного подшипника, который испытывает значительные нагрузки.
Такая система требует регулярного обслуживания и настройки.
Преимущество установки бесконтактной системы зажигания (БСЗ) на «ВАЗ 2106» — использование фотоэлемента, что упрощает запуск двигателя в холодную погоду. БСЗ обеспечивает мощную искру и точное размыкание цепи. Управление автомобилем с БСЗ не требует от водителя специальных навыков.
При выборе БСЗ стоит обратить внимание на:
- Соответствие модели трамблера мощности двигателя.
- Наличие свечей зажигания, создающих мощную искру, и комплекта проводов высокого напряжения.
Перед установкой БСЗ рассмотрим принцип работы этой системы. В бесконтактной системе функцию прерывателя выполняет электронный коммутатор, который управляет замыканием и размыканием цепи, контролируя выходной транзистор. БСЗ увеличивает напряжение на электродах свечи, повышая энергию искрового разряда и поддерживая это напряжение на низких оборотах двигателя, что улучшает условия запуска.
Катушка зажигания для БСЗ преобразует прерывистый ток низкого напряжения (12 Вольт) в более высокое (до 20 киловольт), что приводит к образованию «пробоя воздушного зазора» между электродами свечей.
Эксперты в области автомобильной техники отмечают, что бесконтактная система зажигания значительно улучшает эффективность работы двигателя. Она обеспечивает более точное время зажигания смеси, что способствует увеличению мощности и снижению расхода топлива. По мнению специалистов, такая система также уменьшает количество выбросов вредных веществ в атмосферу, что делает автомобили более экологичными.
Кроме того, бесконтактные системы менее подвержены износу, что увеличивает срок службы компонентов и снижает затраты на обслуживание. Однако, как подчеркивают эксперты, для достижения максимальной эффективности необходимо правильно настраивать систему и учитывать особенности конкретного автомобиля. В целом, внедрение бесконтактной системы зажигания является шагом вперед в развитии автомобильной технологии.
Установка бесконтактного зажигания на «ВАЗ 2106»
Процесс установки БСЗ включает выполнение следующих мероприятий:
-
Демонтируем старую крышку трамблера и штатные провода высоковольтного напряжения.
-
При помощи стартера устанавливаем бегунок в положение, соответствующее верхней мертвой точке первого цилиндра.
-
Проверяем расположение клемм катушки.
-
Высоковольтный провод катушки вставляем в трамблер.
-

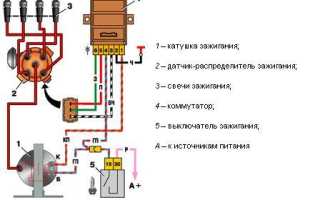

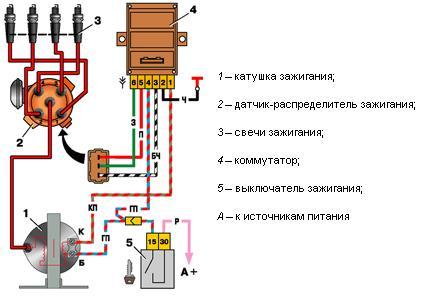

Провода коричневого и зеленого цвета, оставшиеся от штатного трамблера, подсоединяем к катушке. С клеммой, маркированной «Б», соединяем зеленый и синий с полоской провода, а с клеммой, маркированной «Л», соединяем провода сиреневого и коричневого цвета.
-
Устанавливаем на штатное место новый трамблер и устанавливаем бегунок в первоначальное положение.
-
Совмещаем метки, нанесенные на трамблере и блоке цилиндров.
-
Производим полную замену свечей зажигания.
-
Устанавливаем крышку трамблера и подключаем высоковольтные провода в соответствии со схемой очередности работы цилиндров.
-
Подключаем провода к контактам свечей зажигания.
-
Центральный провод катушки зажигания стыкуем с соответствующим контактом крышки трамблера.
-
Установка бесконтактного зажигания на «ВАЗ 2106» завершена.
Финальным аккордом процесса установки БСЗ служит регулировка зажигания, включающая в себя следующие технологические операции:
Читайте также:
-
Регулировка величины угла между контактами, находящимися в замкнутом состоянии.
-
Корректировка величины угла опережения зажигания.
-
Контрольная проверка полученных результатов в процессе езды.
Основными показателями, которыми характеризуется правильно отрегулированная бесконтактная система зажигания «ВАЗ 2106», специалисты считают:
– четкая работа силового агрегата (отсутствие сбоев, ровный набор скорости без рывков и провалов, стабильность оборотов);
– уменьшение шума работы двигателя;
– снижение расхода топлива.
| Компонент системы зажигания | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Датчик Холла | Преобразование положения коленчатого вала в электрический сигнал | Отсутствие искры, перебои в работе двигателя, нестабильные обороты холостого хода |
| Катушка зажигания | Преобразование низкого напряжения в высокое напряжение для образования искры | Слабая искра, пропуски зажигания, двигатель не заводится |
| Блок управления (ЭБУ) | Управление работой системы зажигания, обработка сигналов от датчиков | Нестабильная работа двигателя, пропуски зажигания, ошибки в памяти ЭБУ |
| Высоковольтные провода | Передача высоковольтного напряжения к свечам зажигания | Пробой изоляции, искрение, пропуски зажигания |
| Свечи зажигания | Образование искры в камере сгорания | Слабая искра, пропуски зажигания, снижение мощности двигателя, нестабильные обороты |
Интересные факты
Вот несколько интересных фактов о бесконтактной системе зажигания:
-
Отсутствие механических контактов: В отличие от традиционных систем зажигания, где используются механические контакты для создания искры, бесконтактные системы используют электронные компоненты, такие как транзисторы или оптические датчики. Это снижает износ и увеличивает надежность системы, так как отсутствуют детали, подверженные механическому износу.
-
Улучшенная производительность: Бесконтактные системы зажигания обеспечивают более точное время зажигания и могут работать при более высоких оборотах двигателя. Это позволяет улучшить эффективность сгорания топлива, что в свою очередь способствует повышению мощности двигателя и снижению расхода топлива.
-
Интеграция с современными технологиями: Современные бесконтактные системы зажигания часто интегрируются с другими электронными системами автомобиля, такими как системы управления двигателем (ECU). Это позволяет более точно настраивать параметры работы двигателя, адаптируясь к различным условиям эксплуатации и обеспечивая оптимальную производительность и экономичность.
Сравнение бесконтактной и контактной системы зажигания
Бесконтактная система зажигания (БСЗ) и контактная система зажигания (КСЗ) представляют собой два различных подхода к обеспечению искрового зажигания в двигателях внутреннего сгорания. Основное отличие между ними заключается в способе управления процессом зажигания, что влияет на эффективность работы двигателя, его надежность и долговечность.
Контактная система зажигания использует механические контакты, которые замыкаются и размыкаются для создания искры в свечах зажигания. Этот процесс осуществляется с помощью распределителя зажигания и контактной группы. При замыкании контактов происходит зарядка катушки зажигания, а при размыкании — выброс искры. Однако, такой подход имеет свои недостатки: механический износ контактов, необходимость регулярной регулировки и замены, а также возможность возникновения перебоев в работе из-за загрязнения или окисления контактов.
В отличие от контактной системы, бесконтактная система зажигания использует электронные компоненты для управления процессом зажигания. В БСЗ отсутствуют механические контакты, что значительно снижает вероятность износа и поломок. Вместо этого используются датчики, которые фиксируют положение коленчатого вала и передают информацию в электронный блок управления (ЭБУ). ЭБУ, в свою очередь, управляет работой катушки зажигания, обеспечивая более точное время зажигания. Это позволяет достичь более высокой эффективности сгорания топлива и улучшить характеристики двигателя.
Одним из ключевых преимуществ бесконтактной системы является ее высокая надежность. Отсутствие механических частей снижает вероятность поломок и необходимость в регулярном обслуживании. Кроме того, БСЗ обеспечивает более стабильную работу двигателя при различных условиях эксплуатации, включая высокие обороты и экстремальные температуры.
Сравнивая обе системы, стоит отметить, что бесконтактная система зажигания обеспечивает более высокую производительность и экономичность. Она позволяет двигателю работать более плавно и эффективно, что особенно важно для современных автомобилей, где требования к экологии и расходу топлива становятся все более строгими. Однако, бесконтактные системы могут быть более дорогими в установке и ремонте, что стоит учитывать при выборе.
- Читайте также:
Таким образом, выбор между бесконтактной и контактной системой зажигания зависит от множества факторов, включая тип автомобиля, условия эксплуатации и бюджет владельца. Бесконтактная система зажигания, безусловно, предлагает ряд преимуществ, которые делают ее более предпочтительной для современных автомобилей, однако контактные системы все еще могут быть актуальны для некоторых старых моделей и специализированных приложений.
Вопрос-ответ
Что такое бесконтактная система зажигания и как она работает?
Бесконтактная система зажигания — это система, которая использует электронные компоненты для управления процессом зажигания в двигателе внутреннего сгорания. В отличие от традиционных систем, где используются механические контакты, бесконтактные системы применяют датчики и транзисторы для создания искры. Это позволяет улучшить надежность, уменьшить износ деталей и повысить эффективность работы двигателя.
Какие преимущества имеет бесконтактная система зажигания по сравнению с традиционной?
Основные преимущества бесконтактной системы зажигания включают более высокую надежность, так как отсутствуют механические контакты, которые могут изнашиваться. Также она обеспечивает более точное время зажигания, что способствует лучшему сгоранию топлива и снижению выбросов. Кроме того, такие системы обычно требуют меньше обслуживания и имеют более длительный срок службы.
Можно ли установить бесконтактную систему зажигания на старые автомобили?
Да, бесконтактные системы зажигания могут быть установлены на старые автомобили, однако это может потребовать определенных модификаций. Необходимо учитывать совместимость с существующей электроникой и системой зажигания автомобиля. Важно также правильно выбрать комплект для установки, чтобы обеспечить оптимальную работу двигателя.
Советы
СОВЕТ №1
Перед установкой бесконтактной системы зажигания обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок при монтаже и обеспечит правильную работу системы.
СОВЕТ №2
Регулярно проверяйте состояние проводов и соединений в системе зажигания. Износ или повреждение этих элементов может привести к сбоям в работе двигателя и снижению его производительности.
СОВЕТ №3
Обратите внимание на настройки угла опережения зажигания после установки бесконтактной системы. Неправильные настройки могут негативно сказаться на расходе топлива и мощности двигателя.
СОВЕТ №4
Если у вас возникли проблемы с бесконтактной системой зажигания, не игнорируйте их. Лучше обратиться к специалисту, чтобы избежать более серьезных поломок и затрат на ремонт.
