Бендикс стартера: устройство и принцип работы

В статье рассмотрим процесс замены бендикса на стартере. Бендикс — ключевой элемент, передающий вращающий момент от электродвигателя на коленчатый вал. Его неисправность может вызвать проблемы с запуском автомобиля. Знание процесса замены поможет сэкономить на ремонте и повысить уверенность в своих навыках обслуживания.

Бендикс как элемент стартера

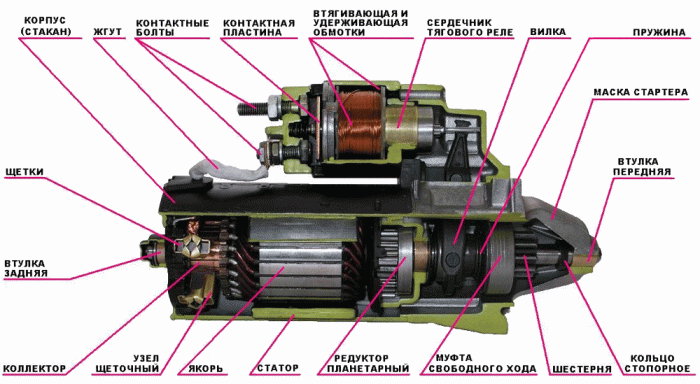

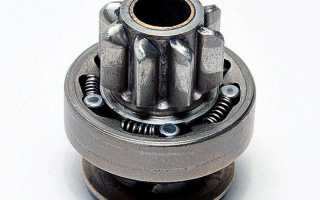

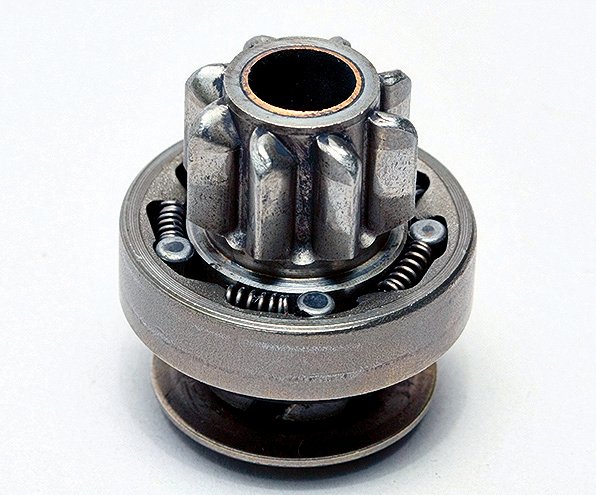

Бендикс, или обгонная муфта, — ключевой элемент стартера. Его основная функция — временное соединение между венцом маховика и валом стартера, что позволяет раскручивать коленчатый вал двигателя.

Эксперты в области автомобильной электроники отмечают, что бендикс стартера играет ключевую роль в запуске двигателя. Это устройство, обеспечивающее соединение между стартером и маховиком, должно работать без сбоев, чтобы гарантировать надежный запуск. По мнению специалистов, частые проблемы с бендиксом могут быть связаны с износом или загрязнением, что приводит к затруднениям при запуске. Они рекомендуют регулярно проверять состояние бендикса, особенно в холодное время года, когда нагрузка на стартер возрастает. Кроме того, важно использовать качественные запчасти при замене, так как это напрямую влияет на долговечность и эффективность работы стартера.

Как работает стартер перед поломкой бендикса

Замена бендикса на стартере

Автолюбителю, не обладающему достаточным практическим опытом, довольно сложно определить момент, когда возникает необходимость в замене бендикса. Поэтому, конкретизируем «симптомы», свидетельствующие о нарушении работоспособности этого элемента:

• Резкая потеря эффективности работы стартера, что выражается в отсутствии стабильного запуска силовой установки автомобиля.

Внимание! Слабый заряд аккумуляторной батареи инициирует схожую ситуацию, поэтому до начала работ по замене бендикса убедитесь в том, что зарядка аккумулятора обеспечивает выдачу напряжения, необходимого для работы элементов системы электроснабжения.

• Возникновение в процессе пуска двигателя посторонних звуков (скрежета, потрескивания) и ощущения «заклинивания» стартера.

Перед началом выполнения ремонтно-восстановительных работ на стартере в обязательном порядке изучите рекомендации производителя по устранению данной проблемы, изложенные в инструкции по эксплуатации транспортного средства. Кроме того, руководствуйтесь  двумя основными правилами, соблюдение которых обеспечит высокое качество конечного результата:

• Осторожность. Как уже отмечалось выше, стартер – достаточно сложный электрический прибор и требует аккуратного и осторожного обращения. Нарушения этого правила чреваты повреждениями его внутренних элементов (шестерня привода, шунтовая катушка, коллектор, контактная пластина и т.д.) и полным выходом агрегата из строя.
• Внимание. Одним из основных мероприятий разборки (сборки) стартера является контроль состояния внутренних составляющих агрегата – шестеренок, подшипников, щеток и т.д.

Материально-техническое обеспечение процесса замены включает приобретение нового бендикса и  подготовку необходимого инструмента:

• комплекта накидных ключей;
• несколько отверток различных размеров и конфигураций;
• набора головок;
• изоляционной ленты.


  Признак неисправности	Возможная причина	Способ устранения
  Стартер не вращается	Разряженная батарея, окисленные клеммы, неисправный бендикс, поврежденный втягивающее реле, обрыв проводки, неисправность стартера	Проверить заряд батареи, очистить клеммы, проверить бендикс на свободный ход и зацепление, проверить втягивающее реле, проверить проводку, заменить стартер
  Стартер вращается медленно	Разряженная батарея, окисленные клеммы, износ щеток стартера, повреждение обмоток стартера, заклинивание бендикса	Проверить заряд батареи, очистить клеммы, заменить щетки стартера, перемотать стартер, заменить бендикс
  Стартер вращается, но двигатель не запускается	Неисправный бендикс (не зацепляется с маховиком), проблемы с зажиганием, низкое давление топлива, неисправность двигателя	Проверить бендикс на зацепление, проверить систему зажигания, проверить топливную систему, диагностировать неисправность двигателя
  Характерный скрежет при включении стартера	Износ бендикса, повреждение зубьев маховика	Заменить бендикс, возможно, ремонт или замена маховика
  Стартер “щелкает”, но не вращается	Разряженная батарея, неисправное втягивающее реле, окисленные клеммы, обрыв проводки	Проверить заряд батареи, заменить втягивающее реле, очистить клеммы, проверить проводку

  Интересные факты

  Вот несколько интересных фактов о бендиксе стартера:

  1. Принцип работы: Бендикс стартера — это механизм, который соединяет стартер с маховиком двигателя. Когда стартер включается, бендикс выдвигается и зацепляется с маховиком, позволяя стартеру прокрутить двигатель. Как только двигатель запускается, бендикс автоматически отключается, предотвращая повреждение стартера.

  2. Автоматическое отключение: Бендикс работает на основе центробежной силы. Когда стартер вращается на высокой скорости, центробежная сила заставляет бендикс возвращаться в исходное положение, что предотвращает его дальнейшее взаимодействие с маховиком. Это позволяет избежать износа и повреждений как стартера, так и двигателя.

  3. Разнообразие конструкций: Существуют различные типы бендиксов, включая механические и электрические. Некоторые современные автомобили используют более сложные системы, такие как бесщеточные электродвигатели, которые могут выполнять функции бендикса без необходимости в механическом зацеплении, что увеличивает надежность и снижает износ.

  Видео – Как поменять бендикс на ВАЗ 2115

А теперь, собственно замена бендикса на стартере:

• Устанавливаем автомобиль над ямой или поднимаем его на подъемник.
• При наличии защиты силовой установки, предварительно демонтируем ее.
• Отсоединяем клемму от минусового контакта аккумуляторной батареи транспортного средства, обесточивая его.
• При помощи гаечного ключа отсоединяем от втягивающего реле провод, соединяющий его с положительным контактом аккумулятора.
• Отсоединяем провода от клемм стартера, одновременно контролируя состояние их изоляционного слоя.
• Накидным ключом выкручиваем нижний, а затем, верхний болты крепления стартера. Следует отметить трудоемкость этого процесса в силу неудобного расположения фиксирующих болтов. Для удобства рекомендуется использовать трещотку с карданным соединением и двумя вставками.
• Снимаем кронштейн, посредством которого стартер крепится к блоку и аккуратно извлекаем агрегат из моторного отсека.
• Выкручиваем шпильки, расположенные вдоль агрегата, и разъединяем его на две части
• Выкрутив из крышки два винта, снимаем кожух, после чего освобождаем стопорное кольцо и вынимаем шайбу.
• Соблюдая осторожность, вынимаем щетки. При помощи мягкой кисточки (щетки) очищаем все элементы стартера.
• Аккуратно сбиваем стопорное кольцо вниз и удаляем его с вала ротора.
• Демонтируем бендикс.

Внимание! На данном этапе работ целесообразно провести осмотр технического состояния вилки и втулки, и при необходимости заменить их.

Сборка стартера после замены бендикса производится в порядке, обратном изложенному выше с обязательной установкой всех крепежных гаек, открученных ранее. После того, как агрегат собран, к нему подсоединяют питающие провода и устанавливают на его штатное место в моторном отсеке. Заключительным этапом монтажа стартера является подключение клемм к выводам аккумуляторной батареи и проверка работоспособности агрегата путем пуска двигателя.

Замена бендикса стартера ваз 2115 [GoPro]

Замена бендикса стартера ваз 2115 [GoPro]

Проблемы и неисправности бендикса стартера

Бендикс стартера является важным компонентом системы запуска двигателя автомобиля. Он отвечает за соединение стартера с маховиком двигателя, позволяя стартеру вращать коленчатый вал для запуска двигателя. Однако, как и любой другой механизм, бендикс может сталкиваться с различными проблемами и неисправностями, которые могут привести к сбоям в работе системы запуска.

Одной из наиболее распространенных проблем является износ зубьев бендикса. При длительной эксплуатации зубья могут стать гладкими или поврежденными, что приводит к плохому сцеплению с маховиком. Это может проявляться в виде щелчков или скрежета при попытке запуска двигателя. Если зубья сильно изношены, бендикс может полностью утратить способность соединяться с маховиком, что делает невозможным запуск двигателя.

Еще одной распространенной неисправностью является заедание бендикса. Это может произойти из-за накопления грязи, ржавчины или недостатка смазки. В результате бендикс может не возвращаться в исходное положение после запуска, что приводит к тому, что стартер продолжает работать даже после того, как двигатель запущен. Это может привести к перегреву стартера и его выходу из строя.

Также стоит упомянуть о проблемах с электропитанием, которые могут влиять на работу бендикса. Если напряжение на стартере недостаточно, бендикс может не срабатывать должным образом. Это может быть вызвано слабыми аккумуляторами, плохими контактами или неисправными проводами. В таких случаях важно проверить всю электрическую цепь, чтобы исключить возможность проблем с питанием.

Не менее важным аспектом является неправильная установка бендикса. Если он установлен неправильно, это может привести к неправильному взаимодействию с маховиком, что также может вызвать шумы и сбои в работе стартера. Поэтому при установке нового бендикса необходимо следовать рекомендациям производителя и убедиться в правильности монтажа.

Для предотвращения проблем с бендиксом стартера рекомендуется регулярно проводить техническое обслуживание, включая проверку состояния зубьев, смазку подвижных частей и контроль за состоянием электрической цепи. Это поможет продлить срок службы бендикса и обеспечить надежный запуск двигателя.

Вопрос-ответ

Что такое бендикс стартера и какую роль он играет в автомобиле?

Бендикс стартера — это механизм, который соединяет стартер с коленчатым валом двигателя. Его основная функция заключается в том, чтобы передать вращение от стартера к двигателю при запуске. Когда водитель поворачивает ключ зажигания, бендикс выдвигается и зацепляется с маховиком, позволяя стартеру прокрутить двигатель и запустить его.

Каковы признаки неисправности бендикса стартера?

Признаки неисправности бендикса стартера могут включать в себя щелчки при попытке запуска, отсутствие реакции стартера или его постоянное вращение без запуска двигателя. Также может наблюдаться скрежет или шум, когда бендикс не зацепляется должным образом с маховиком. Если вы заметили эти симптомы, рекомендуется проверить бендикс и стартер в целом.

Можно ли самостоятельно заменить бендикс стартера?

Да, замену бендикса стартера можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Процесс включает в себя снятие стартера с автомобиля, разборку его корпуса и замену бендикса. Однако, если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать повреждений.

Советы

СОВЕТ №1

Перед тем как заменить бендикс стартера, обязательно проверьте аккумулятор и систему зарядки. Неправильная работа этих компонентов может привести к преждевременному износу бендикса.

СОВЕТ №2

При установке нового бендикса убедитесь, что он правильно совместим с вашим стартером. Неправильный выбор детали может вызвать проблемы с запуском двигателя.

СОВЕТ №3

Регулярно проверяйте состояние бендикса и других компонентов стартера. Это поможет избежать неожиданных поломок и продлит срок службы вашего автомобиля.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к профессионалам для замены бендикса. Неправильная установка может привести к серьезным повреждениям стартера и других систем автомобиля.
